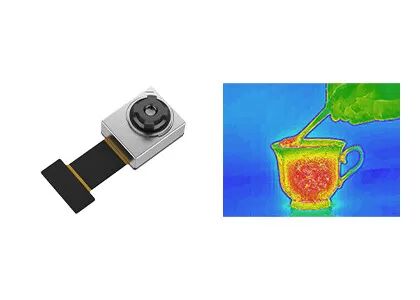

Inti Kamera Termal Inframerah Mikro 120x90 17μm untuk Rumah Pintar
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 120x90 | Pitch Piksel | 17μm |
---|---|---|---|
Rentang Spektral | 8~14μm | Kisaran suhu | -20℃~+120℃ (Dapat disesuaikan) |
bersih | 60mK | Ukuran | 8.5x8.5x9.16mm |
Cahaya Tinggi | 120x90 Inti Kamera Termal,Inti Kamera Termal Inframerah Mikro,Inti Kamera Termal Rumah Pintar |
120x90 / 17μm Inti Kamera Termal Inframerah Mikro untuk Rumah Pintar, Bangunan Cerdas
Modul termal inframerah TIMO120 mengintegrasikan detektor inframerah paket tingkat wafer (WLP) 120x90 / 17μm dan berorientasi untuk aplikasi dengan ukuran, berat, daya, biaya (SWaP-C) yang dioptimalkan.Struktur super miniaturnya mudah untuk diintegrasikan ke dalam berbagai perangkat pintar, pencitra termal, atau terminal seluler dengan persyaratan biaya, ukuran, dan berat yang ketat.
Dibandingkan dengan alat pengukur suhu tradisional, modul sensor TIMO120 IR memiliki sensitivitas yang lebih besar daripada susunan thermopile umum selama pencegahan epidemi.Juga dengan menggunakan kemasan tingkat wafer, modul kamera sensor termal TIMO120 lebih terjangkau dalam aplikasi pencitraan inframerah yang membutuhkan persyaratan ketat pada biaya, ukuran dan berat.
Berkat teknologi WLP, modul termal tanpa pendingin seri TIMO lebih disukai di pasar negara berkembang seperti elektronik konsumen.Lebih mudah bagi modul pencitraan termal TIMO untuk diintegrasikan ke dalam lebih banyak produk terminal dan mempersingkat waktu pengembangan sekunder pelanggan.
- Ukuran minimum 8.5x8.5x9.16mm
- Kisaran suhu dari -20℃~+120℃
- Integrasi yang mudah
- Kit pengembangan SDK lengkap
- Desain daya rendah serendah 9mW
Model | TIMO-120 |
Kinerja Detektor IR | |
Resolusi | 120x90 |
Pitch Piksel | 17μm |
Rentang Spektral | 8~14μm |
bersih | 60mK |
Tipe Lensa | WLO |
Mode fokus | Zoom tetap |
HFOV | 90 °/50 ° |
Kedalaman lapangan | 10cm sampai tak terhingga |
Tingkat Bingkai | 1~30Hz (Dapat Disesuaikan) |
Pengukuran suhu | |
Kisaran suhu | -20°C ~ +120 °C (Dapat Disesuaikan) |
Akurasi Suhu | Dapat Disesuaikan (Memenuhi Persyaratan Termografi Tubuh atau Industri) |
Antarmuka/Kontrol | |
AVDD | 3.6V ± 0,05V |
VSK/VDET | 4,7 ± 0,05V |
DVDD | 1.8V ± 0,05V |
Antarmuka | Antarmuka Digital |
Konsumsi daya | 45mW (Mode Khas);9mW (Mode Daya Rendah) |
Karakter fisik | |
Dimensi (mm) | 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50 °) (Spesifikasi Akan Berlaku) |
Suhu Operasi | -20 °C ~ +60 °C |
Suhu Penyimpanan | -40 °C ~ +85 °C |
Modul kamera termal TIMO120 banyak digunakan di banyak bidang, seperti Thermography, Intelligent Hardware, Smart Building, Smart Home, AIoT dll.
1. Apa itu pencitraan termal inframerah?
Di alam, semua benda yang suhunya lebih tinggi dari nol mutlak (- 273 ) dapat memancarkan sinar infra merah.Dengan menggunakan detektor kamera inframerah untuk mengukur perbedaan suhu radiasi inframerah antara target itu sendiri dan latar belakang, Anda bisa mendapatkan gambar inframerah yang berbeda, yang juga disebut gambar termal.
2. Bagaimana cara kerja detektor inframerah?
Radiasi inframerah yang dipancarkan oleh target memasuki rentang penginderaan detektor termal, kemudian detektor inframerah mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk citra inframerah yang dapat diamati oleh mata telanjang.
3. Apa keuntungan dari detektor inframerah yang tidak didinginkan?
Detektor bidang fokus inframerah tanpa pendinginan tidak memerlukan perangkat Integrated Dewar Cooler Assembly (IDCA) dan dapat bekerja pada suhu kamar.Ini memiliki keunggulan mulai cepat, konsumsi daya rendah, ukuran kecil, ringan, umur panjang, biaya rendah dan sebagainya.Meskipun sensitivitas detektor bidang fokus inframerah yang tidak didinginkan tidak sebaik detektor inframerah yang didinginkan, setelah bertahun-tahun pengembangan, kinerja biayanya jelas lebih baik daripada detektor yang didinginkan, yang memiliki prospek aplikasi yang lebih luas.
