LWIR 640X512 / 12μm Thermal Imaging Core untuk Clear Imaging & Aplikasi AIoT

  • LWIR 640X512 / 12μm Thermal Imaging Core for Clear Imaging & AIoT Application
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model COIN612/R
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Kisaran suhu -20℃~+550℃ (Dapat disesuaikan) Akurasi Suhu ±3℃ atau ±3%
Resolusi 640x512 / 12μm bersih 40mK
Rentang Spektral 8~14μm Ukuran 25.4x25.4x14.1mm
Cahaya Tinggi

Inti Pencitraan Termal 12μM

,

Inti Pencitraan Termal LWIR

,

Inti Pencitraan Termal AIoT
Tinggalkan pesan
Deskripsi Produk

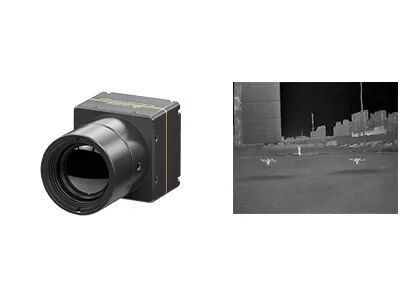

Modul Kamera COIN612 LWIR



LWIR 640X512 / 12μm Inti Kamera Termal Tanpa Pendingin untuk Aplikasi Pencitraan & AIoT yang Jelas



Deskripsi Produk



COIN612/R adalah salah satu modul kamera termal inframerah seri COIN yang dikembangkan oleh Global Sensor Technology (GST).Ini mengintegrasikan 640x512 / 12μm wafer level package (WLP) detektor termal inframerah, sirkuit pemrosesan sinyal kinerja tinggi, dan algoritma pemrosesan gambar.



Inti kamera inframerah COIN612/R menghadirkan gambar termal yang tajam dan detail dengan kurang dari 40 mK NETD dan resolusi piksel IR 640x512.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20℃~550 untuk pengukuran suhu industri.



Modul inframerah COIN612/R mendukung antarmuka keluaran gambar multi-mode DVP/LVDS, keluaran data gambar RAW/YUV, dan kontrol port serial.Karena bobotnya yang ringan, ukurannya yang ringkas, konsumsi daya yang rendah, dan beberapa opsi antarmuka, modul kamera termal COIN612 memungkinkan konfigurasi dan integrasi yang mudah ke berbagai produk inframerah, seperti pencitra termal dan kamera termografi inframerah.



Fitur utama



- Ukuran Mini: 25.4x25.4x14.1mm

- Ringan

- BERSIH<40mk

- Gambar Berkualitas Tinggi

- Konsumsi Daya Rendah

- Perkembangan & Integrasi yang Cepat



Spesifikasi Produk



Model COIN612/R
Kinerja Detektor IR
Resolusi 640x512
Pitch Piksel 12μm
Rentang Spektral 8~14μm
bersih <40mk
Pengolahan citra
Tingkat Bingkai 25Hz/30Hz/50Hz/60Hz
Waktu mulai <3s
Video Analog PAL/NTSC
Video Digital RAW/YUV/BT656
Mode Peredupan Linear/Histogram/Campuran
Zoom Digital 1~8X Zoom Terus-menerus, Ukuran Langkah 1/8
Tampilan Gambar Hitam Panas/Putih Panas/Warna Semu
Arah Gambar Horizontal
Algoritma Gambar NUC/AGC/IDE/DNR
Spesifikasi Listrik
Antarmuka Eksternal Standar 30pin_HRS
Mode Komunikasi RS232-TTL, 115200bps
Tegangan Pasokan 3.5~5.5V
Konsumsi Daya Khas <0,75W
Pengukuran suhu
Kisaran Suhu Operasi -10 °C ~ 50 °C
Rentang Pengukuran Suhu -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C
Akurasi Suhu ±3°C atau ±3% (Ambil Nilai Maksimum)
SDK Mendukung ARM/Windows/Linux SDK, Termografi Layar Penuh
Karakter fisik
Dimensi (mm) 25.4x25.4x14.1 (Dengan Rana)
Berat Modul: 13g±0.5g (Dengan Rana)
Modul + Lensa 8.8mm: 22.4g ± 0.5g
Modul + Lensa 13mm: 41g ± 0,5g
Modul + Lensa 19mm: 43.9g ± 0.5g
Adaptasi Lingkungan
Suhu Operasi -40 °C ~ +70 °C
Suhu Penyimpanan -45 °C ~ +85 °C
Kelembaban 5% ~ 95%, Non-kondensasi
Getaran Getaran Acak 5.35grms, 3 Sumbu
Terkejut Gelombang setengah sinus, 40g/11ms, 3 Sumbu 6 Arah
Optik
Lensa Opsional Fokus Tetap Athermal: 8.8mm/13mm/19mm



Aplikasi Industri



Modul kamera termal FPA LWIR COIN612 / R yang tidak didinginkan banyak digunakan dalam Termografi, Keamanan & Pemantauan, Luar Ruangan, Pemadam Kebakaran & Penyelamatan, AIoT, Perangkat Keras Cerdas, UAV Payload, ADAS dll.



LWIR 640X512 / 12μm Thermal Imaging Core untuk Clear Imaging & Aplikasi AIoT 0

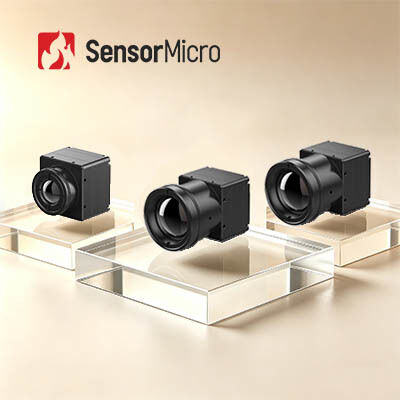

Lini Produk kami



LWIR 640X512 / 12μm Thermal Imaging Core untuk Clear Imaging & Aplikasi AIoT 1



FAQ



1. Bagaimana memilih resolusi detektor inframerah yang tepat?
Itu tergantung pada kebutuhan aktual dan aplikasi produk Anda, dan harga juga merupakan faktor yang perlu dipertimbangkan.Jika kualitas gambar tidak tinggi, Anda dapat memilih detektor inframerah dengan resolusi rendah, seperti 120x90, 256x192, 400x300.Jika Anda membutuhkan gambar yang sangat jelas untuk beberapa tujuan khusus, seperti pemantauan jarak jauh, Anda dapat memilih detektor inframerah resolusi tinggi 1280x1024.



2. Bagaimana cara memilih warna semu yang tepat untuk pencitraan termal?
- Putih abu-abu lebih cocok untuk target dengan perbedaan suhu kecil
- Merah dan biru lebih cocok untuk adegan di mana titik masalah perlu ditemukan.
- Merah besi adalah palet warna standar industri listrik.
Catatan: apa pun palet yang Anda pilih, suhu termal tidak akan berubah sama sekali.



3. Bagaimana memilih lensa kamera termal inframerah yang sesuai?
- Lensa standar dapat memenuhi target normal dengan jarak yang sesuai
- Untuk lensa telefoto, cocok untuk target yang relatif kecil dan perlu dilihat dari jarak jauh
- Untuk melihat lebih detail objek pada jarak dekat, lensa sudut lebar lebih baik.
- Lensa makro untuk melihat target yang sangat nyaring dengan jarak dekat, seperti rangkaian chip.
