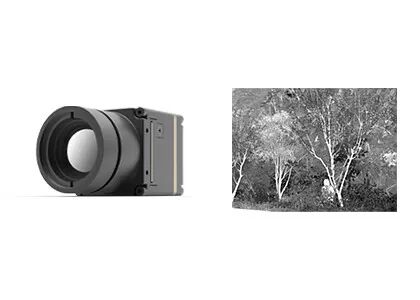

400x300 17μm Compact COIN Series Inti Kamera Termal Tanpa Pendingin
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 400x300/17μm | Suhu | -20℃~+150℃ (Dapat disesuaikan) |
---|---|---|---|
bersih | 40mK | Rentang Spektral | 8~14μm |
Ukuran | 25.4x25.4x14.1 (Dengan Rana) | Berat | 13g±0.5g (Tanpa Lensa) |
Cahaya Tinggi | Kamera Termal Ringkas 400x300,Inti Kamera Termal Kompak Tanpa Pendingin |
Desain Ringkas 400x300 / 17μm COIN Series Modul Kamera Pencitraan Termal LWIR Tanpa Pendingin
Modul inframerah tanpa pendingin COIN417/R menggunakan detektor pencitraan inframerah paket tingkat wafer (WLP) SWaP-C yang dioptimalkan sepenuhnya dengan resolusi 400x300 dan ukuran piksel 17μm.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20℃~550 untuk pengukuran suhu industri.
Berkat teknologi pengemasan tingkat wafer, detektor inframerah WLP memiliki proses pembuatan yang lebih sederhana dan lebih mudah untuk diintegrasikan, yang lebih cocok untuk produksi volume tinggi dan biaya rendah.
Fitur modul inframerah COIN417/R dalam presentasi gambar termal yang tajam dan tajam, ukuran yang ringkas dan biaya rendah.Fiturnya yang ringan dan fleksibel dengan berbagai antarmuka standar industri membuatnya populer dalam aplikasi inframerah seperti Keamanan & Pengawasan, UAV Payload, Sistem Asisten Pengemudi Lanjutan, Pemadam Kebakaran, AIoT, dll.
- Struktur kompak dan fleksibel
- Konsumsi daya rendah
- Integrasi yang mudah ke dalam produk terminal
- Mempersingkat siklus pengembangan sekunder
Model | COIN417/R |
Kinerja Detektor IR | |
Resolusi | 400x300 |
Pitch Piksel | 17μm |
Rentang Spektral | 8~14μm |
bersih | <40mk |
Pengolahan citra | |
Tingkat Bingkai | 25Hz/30Hz/50Hz/60Hz |
Waktu mulai | 10s |
Video Analog | PAL/NTSC |
Video Digital | RAW/YUV/BT656 |
Mode Peredupan | Linear/Histogram/Campuran |
Zoom Digital | 1~8X Zoom Terus-menerus, Ukuran Langkah 1/8 |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Semu |
Arah Gambar | Horizontal/Vertikal/Diagonal Flip |
Algoritma Gambar | NUC/AGC/IDE/DNR |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | 30pin_HRS |
Mode Komunikasi | RS232-TTL, 115200bps |
Tegangan Pasokan | 3.5~5.5V |
Konsumsi Daya Khas | <1.1W |
Pengukuran suhu | |
Kisaran Suhu Operasi | -10 °C ~ 50 °C |
Rentang Pengukuran Suhu | -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C |
Akurasi Suhu | ±3℃ atau ±3% (Ambil Nilai Maksimum) |
SDK | Mendukung ARM/Windows/Linux SDK, Termografi Layar Penuh |
Karakter fisik | |
Dimensi (mm) | 25.4x25.4x14.1 (Dengan Rana) |
Berat | 13g±0.5g (Tanpa Lensa) |
Adaptasi Lingkungan | |
Suhu Operasi | -40 °C ~ +70 °C |
Suhu Penyimpanan | -45 °C ~ +85 °C |
Kelembaban | 5% ~ 95%, Non-kondensasi |
Getaran | Getaran Acak 5.35grms, 3 Sumbu |
Terkejut | Gelombang setengah sinus, 40g/11ms, 3 Sumbu 6 Arah |
Optik | |
Lensa Opsional | Fokus Tetap Athermal: 9.7mm/15mm/19mm |
Modul kamera COIN417/R IR banyak digunakan dalam Termografi, Keamanan & Pemantauan, Luar Ruangan, Pemadam Kebakaran & Penyelamatan, AIoT, Perangkat Keras Cerdas, UAV Payload, ADAS dll.
1. Apa itu pencitraan termal inframerah?
Pencitraan termal inframerah adalah jenis metode yang memanfaatkan radiasi inframerah dan energi panas untuk mengumpulkan informasi tentang objek.Ini mengubah radiasi inframerah yang tidak terlihat menjadi gambar termal inframerah yang terlihat dengan distribusi suhu permukaan target.Objek yang berbeda dan bahkan bagian yang berbeda dari objek yang sama memiliki kemampuan radiasi dan kekuatan refleksi inframerah yang berbeda.
2. Pencitraan inframerah dapat digunakan untuk apa?
-Penglihatan malam
-Cari & selamatkan
-Uji tidak merusak
-Pencegahan epidemi
-Termografi
-Keamanan & pemantauan
-Pemadam kebakaran
…
3. Apa itu modul pencitraan termal?
Modul pencitraan termal biasanya terdiri dari detektor inframerah, lensa inframerah, dan perangkat keras elektronik dengan perangkat lunak dan algoritma yang tertanam.Ini adalah unit minimum perangkat pencitraan termal.
