Integrasi Detektor Inframerah Berpendingin MCT MWIR 1280x1024 12μm

Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model EYAS1212
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi Detektor 1280x1024 / 12μm Kecepatan Bingkai 1 ~ 100Hz Dapat Disesuaikan
Digunakan untuk Perkembangan Sekunder Ukuran 149x58.5x71mm
bersih 20mK Rentang Spektral 3,7~4,8μm
Cahaya Tinggi

Integrasi Detektor Inframerah Berpendingin MWIR

,

Detektor Inframerah Berpendingin 1280x1024

,

Detektor mwir berpendingin

Tinggalkan pesan
Deskripsi Produk

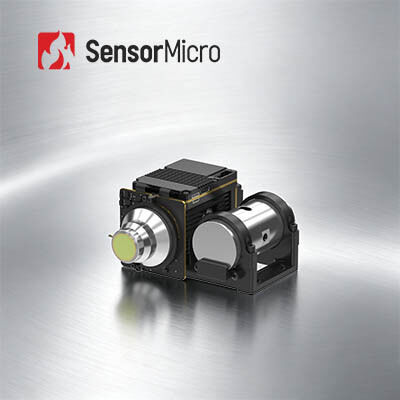

Modul Termal Berpendingin EYAS1212



Akselerator untuk Integrasi Detektor Inframerah Berpendingin 1280x1024 / 12μm MCT MWIR



Deskripsi Produk



Modul AD berpendingin seri EYAS memiliki fungsi pra-penguat untuk mengubah sinyal analog dari detektor IR yang didinginkan menjadi output aliran video digital.Ini tersedia dengan format resolusi yang berbeda dan pita gelombang yang berbeda.EYAS1212 adalah anggota keluarga EYAS dengan array besar 1280x1024@12μm MWIR didinginkan detektor dan cryocooler terintegrasi.



Dengan modul AD berpendingin seri EYAS, pelanggan OEM mudah melakukan uji penerimaan cepat pada detektor inframerah GST, memulai pengembangan sekunder yang cepat dan mempersingkat periode pengembangan modul mereka dan menyelesaikan produk berdasarkan detektor inframerah berpendingin.



Global Sensor Technology adalah pemasok detektor inframerah dan produsen modul inframerah yang menyediakan berbagai solusi pencitraan termal yang matang dan efektif kepada pelanggan.



Fitur utama



- Mudah Dikembangkan & Diintegrasikan

- Output Antarmuka Cameralink 16bit Data Mentah, Kontrol Port Serial

- Struktur Terintegrasi, Dimensi Konsisten dengan Detektor

- Pasokan tunggal 5V

- Mampu Menangkap Target Bergerak Kecepatan Tinggi



Spesifikasi Produk



Model EYAS1212
Kinerja Detektor IR
Resolusi 1280x1024
Pitch Piksel 12μm
pendingin krio RS058F
Rentang Spektral 3,7μm~4,8μm MW
Waktu Pendinginan (25 °C) 6 menit
NETD Optimal (20 °C) 20mK
Mode kerja
Kecepatan Bingkai 1 ~ 100Hz Dapat Disesuaikan
Mode kerja Foto;Mode Integrasi ITR/IWR;Modus Windows;Anti-mekar
Spesifikasi Listrik
Antarmuka Eksternal Standar QSH 60pin
Video Digital Tautan Kamera: Keluarkan Data Mentah 16bit
Sinkronisasi Eksternal CC1: INT/Bingkai Sinkronisasi Eksternal;CC2: Sinkronisasi Eksternal MC
Komunikasi Port Serial Cameralink: TFG+/-, TC+/-;9600bps
Sumber Daya listrik 1 Panel Pencitraan Saluran: 5V
1 Saluran Cryocooler: 24V
Konsumsi Daya Stabil 9W
Dimensi (mm) 149×58.5×71
Berat 680g
Suhu kerja -40 °C ~ +60 °C
Besaran Getaran Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB
Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali



Aplikasi Industri



Modul pencitraan termal EYAS1212 banyak digunakan di banyak bidang seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.



Integrasi Detektor Inframerah Berpendingin MCT MWIR 1280x1024 12μm 0



Keuntungan kita



Integrasi Detektor Inframerah Berpendingin MCT MWIR 1280x1024 12μm 1



FAQ



1. Apa itu detektor inframerah / sensor pencitraan termal?

Gelombang inframerah tidak dapat dilihat dengan mata manusia.Detektor inframerah / sensor pencitraan termal adalah perangkat optik-listrik untuk bereaksi terhadap radiasi inframerah dan energi panas dan mengubahnya menjadi sinyal listrik dan kemudian mengeluarkan gambar termal yang terlihat.



2. Apa itu WLP?

WLP mengacu pada paket level wafer.Ini adalah proses menyelesaikan pengemasan vakum tinggi langsung di seluruh wafer MEMS, kemudian digores dan dipotong untuk membuat satu sensor inframerah.Bersama dengan paket logam, paket keramik, mereka adalah 3 format paket utama dari detektor inframerah tanpa pendingin.



3. Apa keuntungan dari WLP?

Detektor IR WLP dirancang khusus untuk memenuhi kebutuhan miniaturisasi dan biaya rendah dalam penerapan teknologi inframerah ke pasar elektronik konsumen.Teknologi Sensor Global, dengan kemampuan fabrikasi volume, kini menawarkan berbagai solusi modul inframerah WLP untuk meningkatkan lebih banyak aplikasi baru di pasar negara berkembang.
