Modul Kamera Termal UAV dan Drone Tanpa Pendingin Ringan 640x512 12μm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 | Konsumsi daya | 0,7W |
---|---|---|---|
Rentang spektral | 8~14μm | Pitch Piksel | 12μm |
NETD biasa | 40mK | Kecepatan bingkai | 30Hz |
Cahaya Tinggi | Modul Kamera Termal Drone 12um,Modul Kamera Termal UAV Ringan,Inti Kamera Termal Tanpa Pendingin UAV |

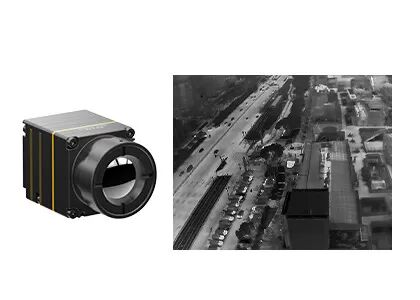

Modul Kamera Termal 640x512 12μm Tanpa Pendingin untuk UAV dan Drone
Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah paket tingkat wafer (WLP) 640x512 / 12μm.Ini adalah modul pencitraan termal radiometrik LWIR tanpa pendingin untuk drone dengan rentang spektral dari 8 hingga 14μm.
Fitur modul kamera termal iTL612 dalam penyajian gambar yang tajam dan tajam, ukuran yang ringkas dan biaya yang rendah.Berorientasi untuk SWAP yang dioptimalkan sepenuhnya, modul termal tanpa pendingin iTL612R memberikan solusi andal untuk integrasi sistem inframerah dengan ruang terbatas.Strukturnya yang ringkas telah mencapai level teratas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20℃~550 untuk pengukuran suhu industri.
Modul termal iTL612 dikembangkan secara khusus untuk bidang Pemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keselamatan Perkotaan, dll.
Desain Ringkas & Ringan
• Ukuran: 21mm×22.3mm×27.3mm (dengan lensa 9.1mm)
• Berat: 20.8g±1.5g (dengan lensa 9.1mm)
• Konsumsi daya rendah serendah 0,7W
Gambar Jelas & Radiometri Akurat
• Algoritme proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isoterm
Berbagai Antarmuka untuk Integrasi yang Mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial
Model | iTL612/R |
Kinerja Detektor IR | |
Bahan Sensitif | Vanadium Oksida |
Resolusi | 640 × 512 |
Ukuran Piksel | 12μm |
Rentang Spektral | 8~14μm |
NETD biasa | 40mk |
Pengolahan citra | |
Tingkat Bingkai | 30Hz |
Waktu mulai | 5 detik |
Video Digital | RAW/YUV/BT656 |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Kebisingan 3D (3DNR) De-noise (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan Tepi (EE) |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Semu |
Perangkat Lunak PC | |
Perangkat Lunak ICC | Kontrol Modul & Tampilan Video |
spesifikasi elektrik | |
Antarmuka Eksternal Standar | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Pria) |
Papan Ekspansi USB | Tipe-C |
Antarmuka Komunikasi | RS232-TTL/USB2.0 |
Antarmuka Video Digital | CMOS8/USB2.0 |
Tegangan Pasokan | 3.3V ± 0.1V VDC |
Konsumsi Daya Khas | 0,7W |
Pengukuran suhu | |
Kisaran Suhu Operasi | -10 °C~+50 °C |
Rentang Pengukuran Suhu | -20 °C~+150 °C, 0 °C~550 °C;Mendukung Kustomisasi dan Ekspansi |
Akurasi Pengukuran Suhu | Lebih besar dari ±3°C atau ±3% (@23℃±3℃) |
Pengukuran Suhu Daerah | Mendukung Nilai Maksimum, Minimum, dan Rata-rata dari Suhu Regional Keluaran |
SDK | Mendukung Windows/Linux/LENGAN;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu |
Karakter fisik | |
Ukuran (mm) | 21×22.3×27,3 (Dengan Lensa 9.1mm) |
Bobot | 20.8g±1.5g (Dengan Lensa 9.1mm) |
Adaptasi Lingkungan | |
Suhu Operasional | -40 °C~+70 °C |
Suhu Penyimpanan | -45 °C~+85 °C |
Kelembaban | 5% ~ 95%, Non-kondensasi |
Getaran | 5.35 gram, 3 Sumbu |
Terkejut | Gelombang setengah sinus, 40g/11ms, 3 Sumbu 6 Arah |
Sertifikat | ROHS2.0/REACH |
Optik | |
Lensa Opsional | Fokus Tetap Athermal: 9.1mm |
Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat yang dapat dikenakan sehingga banyak digunakan di bidangPemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keselamatan Perkotaan, dll.
1.Apa itu pencitraan termal inframerah?
Di alam, semua benda yang suhunya lebih tinggi dari nol mutlak (- 273 ) dapat memancarkan sinar infra merah.Dengan menggunakan detektor kamera inframerah untuk mengukur perbedaan suhu radiasi inframerah antara target itu sendiri dan latar belakang, Anda bisa mendapatkan gambar inframerah yang berbeda, yang juga disebut gambar termal.
2. Bagaimana cara kerja detektor inframerah?
Radiasi inframerah yang dipancarkan oleh target memasuki rentang penginderaan detektor termal, kemudian detektor inframerah mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk citra inframerah yang dapat diamati oleh mata telanjang.
3. Apa keuntungan dari detektor inframerah yang didinginkan?
Detektor bidang fokus inframerah yang didinginkan beroperasi pada suhu rendah yang disediakan oleh pendingin dewar detektor (ddc).Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus daripada detektor inframerah tanpa pendingin.Ini dapat mendeteksi, mengidentifikasi dan mengenali objek pada jarak yang sangat jauh yang lebih dari sepuluh kilometer jauhnya.Struktur detektor yang didinginkan sangat kompleks yang menghasilkan biaya yang relatif tinggi dibandingkan dengan detektor yang tidak didinginkan.
