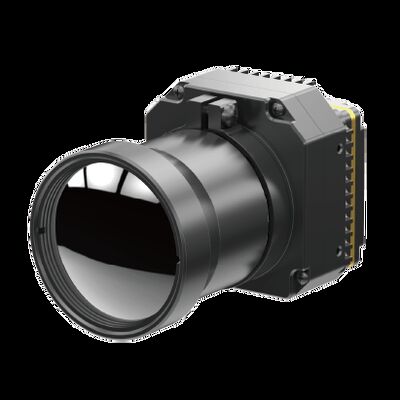

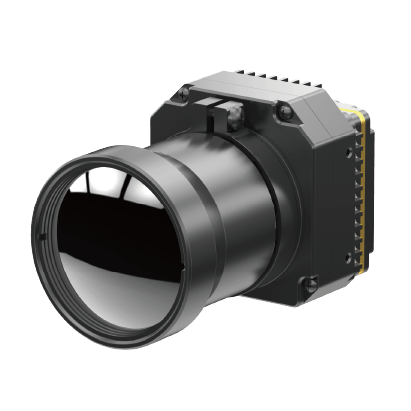

Modul Pencitraan Termal VOx Tanpa Pendingin Definisi Tinggi untuk Termografi Industri
PLUG1212R adalah salah satu modul kamera inframerah tanpa pendingin seri PLUG-R yang dikembangkan oleh Global Sensor Technology (GST).Hal ini didasarkan pada detektor inframerah tanpa pendingin GST1212M dengan sirkuit pemrosesan sinyal profesional dan platform pemrosesan gambar, sepenuhnya mengubah radiasi inframerah target menjadi data suhu.Pengukuran suhunya tersedia dan kisaran suhu dapat disesuaikan, yang memenuhi persyaratan spesifik termografi industri.
Modul Pencitraan Termal HD LWIR 1280x1024/12μm VOx Tanpa Pendingin menawarkan rentang pengukuran suhu yang luas, memungkinkan beragam aplikasi di berbagai bidang seperti inspeksi industri, pengawasan, dan keamanan.Dengan rentang suhu yang mencakup suhu di bawah nol (-20℃) dan lingkungan bersuhu tinggi (hingga 550), modul ini mengakomodasi tuntutan berbagai skenario pencitraan termal.
- Jarak piksel: 12μm
- Resolusi: 1280x1024
- Rentang Spektra: 8μm -14μm
- Sensitivitas Tinggi: NETD<30mK
- Kisaran Suhu: -20℃~150℃, 100℃~550℃
- Akurasi Suhu: ±2℃ atau ±2%
- Keandalan tinggi & Kemampuan Beradaptasi Lingkungan yang Kuat.
Model | PLUG1212R |
Kinerja Detektor IR | |
Resolusi | 1280x1024 |
Pitch Piksel | 12μm |
Rentang Spektral | 8~14μm |
NETD | <30mk |
Pengolahan citra | |
Kecepatan Bingkai | 25Hz |
Waktu Mulai | <25 detik |
Video Analog | / |
Video Digital | HDMI/MENTAH/YUV/BT1120 |
Komponen Ekstensi | USB/Tautan Kamera |
Mode Peredupan | Linier/Histogram/Campuran |
Pembesaran Digital | 1~8X Zoom Berkelanjutan, Ukuran Langkah 1/8 |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Semu |
Arah Gambar | Balik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | Antarmuka 50pin_HRS |
Modus Komunikasi | RS232-TTL, 115200bps |
Tegangan Pasokan | 5±0,5V |
Pengukuran suhu | |
Kisaran Suhu Pengoperasian | -10°C~50°C |
Kisaran Suhu | -20°C~150°C, 100°C~550°C |
Akurasi Suhu | ±2°C atau ±2% (Ambil Nilai Maksimum) |
SDK | ARM/Windows/Linux SDK, Termografi Layar Penuh |
Karakter fisik | |
Dimensi (mm) | 56x56x40.2 |
Berat | ≤200g |
Adaptasi Lingkungan | |
Suhu Operasi | -40°C ~ +70°C |
Suhu Penyimpanan | -45°C ~ +85°C |
Kelembaban | 5%~95%, Tanpa kondensasi |
Getaran | Getaran Acak 5,35grms, 3 Sumbu |
Terkejut | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah |
Optik | |
Lensa Opsional | Fokus Tetap Atermal: 19mm/25mm |
Modul pencitraan inframerah PLU1212R banyak digunakan dalam Tenaga Listrik, Visi Mesin, Inspeksi Bangunan, Petrokimia Metalurgi, dll.
1.Bagaimana cara kerja detektor inframerah?
Detektor inframerah bekerja dengan merasakan radiasi elektromagnetik dalam jangkauan inframerah.Mekanisme pendeteksian yang tepat bervariasi tergantung pada jenis detektor inframerah.
Detektor termal bekerja dengan mengukur perubahan suhu yang disebabkan oleh penyerapan radiasi infra merah.Misalnya, mikrobolometer terdiri dari matriks elemen resistif kecil yang sensitif terhadap panas.Radiasi infra merah yang diserap oleh detektor menyebabkan suhu elemen resistif meningkat sehingga terjadi perubahan hambatan listrik yang dapat dideteksi dan diubah menjadi gambar.
Detektor foton, sebaliknya, bekerja dengan mengubah foton dari radiasi infra merah menjadi sinyal listrik.Dua jenis detektor foton yang umum adalah detektor fotovoltaik dan fotokonduktor.Detektor fotovoltaik menghasilkan tegangan ketika foton inframerah diserap, sedangkan fotokonduktor meningkatkan konduktivitasnya ketika foton diserap.
Detektor inframerah juga dapat memanfaatkan mekanisme pendeteksian lainnya, seperti piroelektrik, dimana perubahan suhu menyebabkan muatan pada suatu material, atau efek termoelektrik, dimana perbedaan suhu antara dua material menghasilkan tegangan.
Sinyal keluaran dari detektor inframerah dapat diproses dan ditampilkan sebagai gambar, yang dapat digunakan untuk berbagai tujuan, seperti pencitraan termal dalam aplikasi medis atau industri, penginderaan jarak jauh terhadap lingkungan, dan pemindaian termal dalam sistem keamanan.
