RS058 T2SL Thermal Camera Core 640x512 15μm Integrasi Detektor Inframerah Didinginkan

  • RS058 T2SL Thermal Camera Core 640x512 15μm Cooled Infrared Detector Integration
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model EYAS615L
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi 640x512 / 15μm bersih 25mK
Rentang Spektral 7,7~9,5μm (LW) Tingkat Bingkai 1 ~ 160Hz Dapat Disesuaikan
Ukuran 148x58.5x71mm Berat 680g
Cahaya Tinggi

RS058 Inti Kamera Termal

,

Integrasi Detektor Inframerah Berpendingin 680g

,

Inti Kamera Termal 640x512
Tinggalkan pesan
Deskripsi Produk

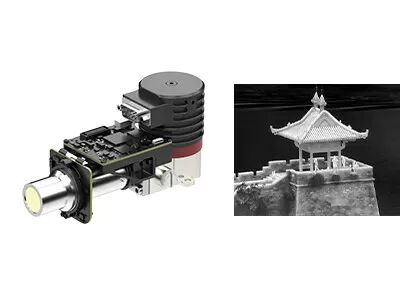

Modul Termal EYAS615L Panjang Gelombang Panjang



Akselerator untuk Integrasi Detektor Inframerah Berpendingin 640x512 / 15μm RS058 T2SL LWIR



Deskripsi Produk



Modul AD berpendingin seri EYAS memiliki fungsi pra-penguat untuk mengubah sinyal analog dari detektor IR yang didinginkan menjadi output aliran video digital.Ini tersedia dengan format resolusi yang berbeda dan pita gelombang yang berbeda.EYAS615L adalah anggota keluarga EYAS dengan detektor inframerah T2SL LWIR 640x512 / 15μm dan cryocooler RS058 terintegrasi.



Modul EYAS615L AD memiliki fitur dalam kecepatan bingkai hingga 160Hz, yang ideal untuk aplikasi yang memerlukan pengamatan pada objek yang bergerak cepat.Papan kedekatan dilengkapi dengan EYAS615L menjadikannya akselerator bagi pelanggan OEM untuk melakukan uji penerimaan cepat pada detektor GST, memulai pengembangan sekunder yang cepat dan mempersingkat periode pengembangan modul mereka dan menyelesaikan produk berdasarkan detektor inframerah yang didinginkan.



Fitur utama



- Mudah Dikembangkan & Diintegrasikan

- Output Antarmuka Cameralink 16bit Data Mentah, Kontrol Port Serial

- Struktur Terintegrasi, Dimensi Konsisten dengan Detektor

- Pasokan tunggal 5V

- Mampu Menangkap Target Bergerak Kecepatan Tinggi



Spesifikasi Produk



Model EYAS615L
Kinerja Detektor IR
Resolusi 640x512
Pitch Piksel 15μm
pendingin krio RS058
Rentang Spektral 7.7μm~9.5μm LW
Waktu Pendinginan (25 °C) 5,5 menit
NETD Optimal (20 °C) 25mK
Mode Kerja
Tingkat Bingkai 1 ~ 160Hz Dapat Disesuaikan
Mode Kerja Foto;Mode Integrasi Binning ITR & Interlace;Modus Windows;Anti-mekar
Spesifikasi Listrik
Antarmuka Eksternal Standar QSH 60pin
Video Digital Cameralink: Keluarkan Data Mentah 16bit
Sinkronisasi Eksternal CC1: Sinkronisasi Eksternal INT/Bingkai;CC2: Sinkronisasi Eksternal MC
Komunikasi Port Serial Cameralink: TFG+/-, TC+/-;9600bps
Sumber Daya listrik 1 Panel Pencitraan Saluran: 5V
1 Saluran Cryocooler: 24V
Konsumsi Daya Stabil 9W
Dimensi (mm) 148×58.5×71
Berat 680g
Suhu kerja -40 °C ~ +60 °C
Besaran Getaran Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB
Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali



Aplikasi Industri



Modul pencitraan termal EYAS615L banyak digunakan di banyak area seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.



RS058 T2SL Thermal Camera Core 640x512 15μm Integrasi Detektor Inframerah Didinginkan 0



Keuntungan kita

RS058 T2SL Thermal Camera Core 640x512 15μm Integrasi Detektor Inframerah Didinginkan 1



FAQ



1. Bagaimana memilih resolusi detektor inframerah yang tepat?

Itu tergantung pada kebutuhan aktual dan aplikasi produk Anda, dan harga juga merupakan faktor yang perlu dipertimbangkan.Jika kualitas gambar tidak tinggi, Anda dapat memilih detektor inframerah dengan resolusi rendah, seperti 120x90, 256x192, 400x300.Jika Anda membutuhkan gambar yang sangat jelas untuk beberapa tujuan khusus, seperti pemantauan jarak jauh, Anda dapat memilih detektor inframerah resolusi tinggi 1280x1024.



2. Bagaimana cara memilih warna semu yang tepat untuk pencitraan termal?

- Putih abu-abu lebih cocok untuk target dengan perbedaan suhu kecil

- Merah dan biru lebih cocok untuk adegan di mana titik masalah perlu ditemukan.

- Merah besi adalah palet warna standar industri listrik.

Catatan: apa pun palet yang Anda pilih, suhu termal tidak akan berubah sama sekali.



3. Bagaimana memilih lensa kamera termal inframerah yang sesuai?

- Lensa standar dapat memenuhi target normal dengan jarak yang sesuai

- Untuk lensa telefoto, cocok untuk target yang relatif kecil dan perlu dilihat dari jarak jauh

- Untuk melihat lebih detail objek pada jarak dekat, lensa sudut lebar lebih baik.

- Lensa makro untuk melihat target yang sangat nyaring dengan jarak dekat, seperti rangkaian chip.
