RS046H Split Integrated Dewar Cooler Assembly
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xKekuatan pendinginan | (@100K@20℃)>400mW | Konsumsi Daya Stabil | <3,5W (130mW@100K@20°C) |
---|---|---|---|
suhu kerja | -45℃~+85 | Ukuran | 45x34x67mm |
Bobot | 250g | MTTF | 10000 jam |
Cahaya Tinggi | Split Integrated Dewar Cooler Assembly,RS046H Integrated Dewar Cooler Assembly |

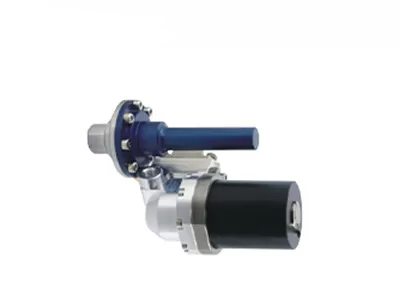

RS046H 400mW Split Rotary Stirling Cryocooler untuk Detektor Inframerah Berpendingin
RS046H adalah versi split dari RS046 rotary stirling cooler yang dikembangkan oleh Global Sensor Technology (GST).Dengan struktur kompresor RS046 yang sama, format split RS046H bahkan berukuran lebih kecil.
Jari dingin pada pendingin dewar RS046H memiliki diameter yang sama dengan pada pendingin RS046 tetapi dengan panjang yang lebih pendek.Manfaat dari desain split kompresor dan jari dingin, sistem inframerah dengan RS046H terintegrasi fleksibel dalam desain khusus.Terlebih lagi, detektor yang didinginkan itu sendiri terpisah dari sumber getaran, yang memungkinkan RS046H optimal dalam aplikasi yang membutuhkan getaran yang lebih baik dan kondisi khusus.
Karena ringan, miniaturisasi, dan konsumsi daya yang rendah, pendingin cryo lebih mudah diintegrasikan ke dalam berbagai produk terminal, yang dapat sangat mengurangi biaya dan memenuhi berbagai kebutuhan pelanggan yang disesuaikan.
- MTTF>10.000 jam
- Daya Pendinginan: (@100K@20℃)>400mW
- Waktu Pendinginan: <5 menit(110J@100K@20℃)
- Ukuran kecil
- Kebisingan Rendah
- Konsumsi Rendah
Model | RS046H |
Jenis | Split Cryocooler Stirling Putar |
MTTF | >10.000 jam |
Ukuran (mm) |
45×34×67 Φ38×70 |
Bobot | <250g |
Daya Pendingin | (@100K@20°C)>400mW |
Suhu Kerja | -45°C ~ +85°C |
Suhu Penyimpanan | -56°C~ +85°C |
Spesifikasi Lingkungan | MIL-STD-810 |
Tegangan Masukan | 24-32VDC |
Konsumsi Daya Maks | <12W |
Konsumsi Daya Stabil | <3,5W (130mW@100K@20°C) |
Waktu Pendinginan | <5 menit (110J@100K@20°C) |
Dimensi Jari Dingin | Φ6.4mm |
Elektronik | Luar |
Metode Integrasi | IDDCA |
Rakitan pendingin dewar terintegrasi RS046H digunakan untuk menyediakan lingkungan kriogenik untuk detektor inframerah yang didinginkan.
1. Apa itu pencitraan termal inframerah?
Di alam, semua benda yang suhunya lebih tinggi dari nol mutlak (-273 ℃) dapat memancarkan sinar infra merah.Dengan menggunakan detektor kamera infra merah untuk mengukur perbedaan suhu radiasi infra merah antara target itu sendiri dan latar belakang, Anda bisa mendapatkan gambar infra merah yang berbeda, yang juga disebut gambar termal.
2. Bagaimana cara kerja detektor inframerah?
Radiasi inframerah yang dipancarkan oleh target memasuki jangkauan penginderaan detektor termal, kemudian detektor inframerah mengubah sinyal radiasi dengan intensitas berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk citra inframerah yang dapat diamati oleh mata telanjang.
3. Apa keuntungan dari detektor inframerah yang didinginkan?
Detektor bidang fokus inframerah yang didinginkan beroperasi pada suhu rendah yang disediakan oleh pendingin dewar detektor (ddc).Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus daripada detektor inframerah yang tidak didinginkan.Itu dapat mendeteksi, mengidentifikasi dan mengenali objek pada jarak yang sangat jauh yang berjarak lebih dari sepuluh kilometer.Struktur detektor yang didinginkan sangat kompleks yang menghasilkan biaya yang relatif tinggi daripada detektor yang tidak didinginkan.
