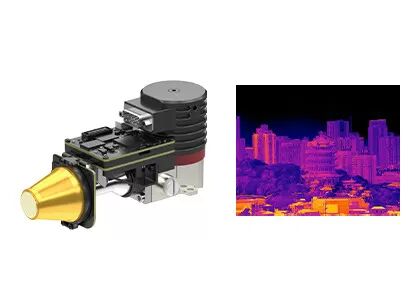

1280x1024 / 12μm MCT IR Detector Cooled AD Module untuk Integrasi Cepat
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | EYAS1212 |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 1280x1024 / 12μm | Sensitivitas Tinggi | NETD≤20mK |
|---|---|---|---|
| Konsumsi Daya | 9w | Rentang Spektral | 3,7~4,8μm MW |
| Ukuran | 149x58.5x71mm | Berat | ≤680g |
| Menyoroti | 1280x1024 Mct Ir Detector,5V Mct Ir Detector |
||
Deskripsi Produk
Modul AD Dingin dengan 1280x1024/12μm MCT MWIR Detektor InfraMerah Dingin untuk Integrasi Cepat
Deskripsi Produk
EYAS series cooled AD modules memiliki fungsi pre-amplifier untuk mengubah sinyal analog dari detektor inframerah yang didinginkan menjadi output video stream digital.Ini tersedia dengan format resolusi yang berbeda dan pita gelombang yang berbeda. EYAS1212 adalah anggota dari keluarga EYAS dengan detektor inframerah berpendingin MWIR 1280x1024 / 12μm yang terintegrasi.
Modul EYAS1212 AD menjadikannya akselerator bagi pelanggan OEM untuk melakukan tes penerimaan cepat pada detektor inframerah pendingin 1280x1024/12μm,memulai pengembangan sekunder yang cepat dan memperpendek periode pengembangan modul inframerah yang didinginkan atau kamera termal inframerah lengkap atau sistem berdasarkan detektor inframerah yang didinginkan.
Fitur Utama
- Mudah untuk mengembangkan & mengintegrasikan
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Struktur terintegrasi, Dimensi konsisten dengan detektor
- 5V Single-suplai
- Mampu menangkap target bergerak kecepatan tinggi
Spesifikasi Produk
| Model | EYAS1212 |
| Kinerja detektor IR | |
| Resolusi | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Jangkauan Spektral | 3.7μm ∙ 4.8μm MW |
| Waktu pendinginan (25°C) | ≤6 menit |
| NETD optimal (20°C) | ≤ 20mK |
| Mode Kerja | |
| Tingkat frame | 1~100Hz Disesuaikan |
| Mode Kerja | Potret; Mode Integrasi ITR/IWR; Mode Windows; Anti-Blooming |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | QSH 60pin |
| Video Digital | Cameralink: Output 16bit Raw Data |
| Sync eksternal | CC1: INT/Frame Eksternal Sync; CC2: MC Eksternal Sync |
| Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-; 9600bps |
| Sumber Daya | Panel Pencitraan 1 Saluran: 5V 1 Saluran Cryocooler: 24V |
| Konsumsi Daya yang Stabil | 9W |
| Dimensi (mm) | 149 × 58,5 × 71 |
| Berat badan | ≤ 680 g |
| Suhu Kerja | -40°C ~ +60°C |
| Magnitudo getaran | Getaran: GJB Pengangkutan Berkecepatan Tinggi yang dipasang pada kendaraan Shock: Gelombang setengah sinus, 40g 11 ms, 3 sumbu 6 arah 3 kali masing-masing |
Aplikasi Industri
Modul pencitraan termal EYAS1212 banyak digunakan di banyak bidang seperti Sistem Pemantauan Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Berbilang Sensor dll.
Manfaat Kita
Kustomisasi produk: Sesuaikan konfigurasi dan sesuaikan algoritma untuk memenuhi persyaratan khusus industri
Dukungan dan Pelatihan Teknis di Lokasi: Memberikan pelanggan inti dengan pengaturan sistem langsung dan pelatihan operasional
Inovasi Bersama untuk Produk & Pasar Baru: Bekerja sama dengan pelanggan untuk mengembangkan solusi aplikasi inframerah inovatif
Pertanyaan Umum
1Apa itu Imaging Infrared?
Pencitraan termal inframerah adalah metode menggunakan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang benda, untuk merumuskan gambarnya,atau mendapatkan informasi suhu benda, bahkan di lingkungan visibilitas rendah.
2Bagaimana Imaging Infrared Termal bekerja?
Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif tanpa kontak teknologi inframerah.Ini memfokuskan radiasi inframerah dari adegan pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerahDetektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai dan kemudian melalui amplifikasi dan pemrosesan video,membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
