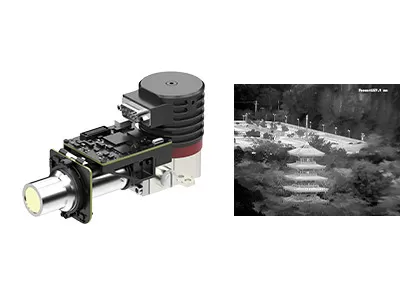

RS058 Modul Kamera Termal Berpendingin Cryocooler T2SL LWIR 640x512 / 15μm

  • RS058 Cryocooler Cooled Thermal Camera Module T2SL LWIR 640x512 / 15μm
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model EYAS615L
Kuantitas min Order 1 buah
Harga negotiable
Syarat-syarat pembayaran L/C,T/T
Detail produk
Resolusi 640x512 / 15μm NETD ≤25mK
Rentang Spektral 7,7~9,5μm (LW) Ukuran 148x58.5x71mm
Menyoroti

RS058 Modul Kamera Termal

,

Modul Kamera Termal 640x512
Tinggalkan pesan
Deskripsi Produk

Mudah Integrasi 640x512 / 15μm T2SL LWIR Dingin Infrared Modul dengan RS058 Cryocooler


Deskripsi Produk


EYAS615L AD modul adalah analog-digital LWIR didinginkan modul inframerah berdasarkan 640x512 format 15μm pitch IR FPA. NETD khas EYAS615L kurang dari 25mK.Sensitivitas tinggi memastikan deteksi atau pengenalan untuk perbedaan radiasi inframerah yang sangat kecil pada jarak yang sangat jauh.


EYAS 615L termasuk papan kedekatan yang menyediakan waktu FPA, dan sumber daya sensitif.antarmuka Camera Link output 16bit data mentah yang sangat menyederhanakan integrasi detektor ke sistem.


Oleh karena itu, modul EYAS615L memudahkan pelanggan OEM untuk melakukan tes penerimaan cepat pada detektor inframerah C615S 640x512/15μm yang didinginkan LWIR,memulai pengembangan sekunder yang cepat dan memperpendek periode pengembangan modul inframerah yang didinginkan atau kamera termal inframerah lengkap atau sistem berdasarkan detektor inframerah yang didinginkan.


Fitur Utama


- Mudah untuk mengembangkan & mengintegrasikan

- Cameralink Interface Output 16bit Raw Data, Serial Port Control

- Struktur terintegrasi, Dimensi konsisten dengan detektor

- 5V Single-suplai

- Mampu menangkap target bergerak kecepatan tinggi


Spesifikasi Produk


Model EYAS615L
Kinerja detektor IR
Resolusi 640x512
Pixel Pitch 15 μm
Cryocooler RS058
Jangkauan Spektral 7.7μm ~ 9.5μm LW
Waktu pendinginan (25°C) ≤5,5 menit
NETD optimal (20°C) ≤ 25mK
Mode Kerja
Tingkat frame 1~160Hz Disesuaikan
Mode Kerja Potongan; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
Spesifikasi Listrik
Antarmuka eksternal standar QSH 60pin
Video Digital Cameralink: Output 16bit Raw Data
Sync eksternal CC1: INT/Frame Eksternal Sync; CC2: MC Eksternal Sync
Komunikasi Port Serial Cameralink: TFG+/-, TC+/-; 9600bps
Sumber Daya Panel Pencitraan 1 Saluran: 5V
1 Saluran Cryocooler: 24V
Konsumsi Daya yang Stabil 9W
Dimensi (mm) 148×58.5×71
Berat badan ≤ 680 g
Suhu Kerja -40°C ~ +60°C
Magnitudo getaran Getaran: GJB Pengangkutan Berkecepatan Tinggi yang dipasang pada kendaraan
Shock: Gelombang setengah sinus, 40g 11 ms, 3 sumbu 6 arah 3 kali masing-masing


Aplikasi Industri


Modul pencitraan termal EYAS615L banyak digunakan di banyak bidang seperti Sistem Pemantauan Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Berbilang Sensor dll.

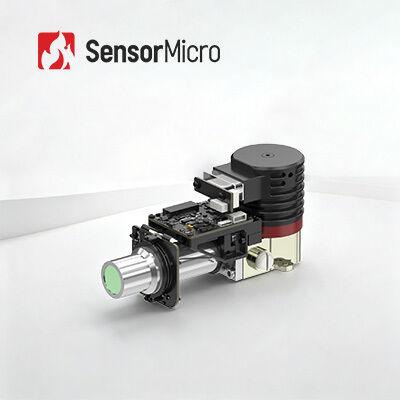

RS058 Modul Kamera Termal Berpendingin Cryocooler T2SL LWIR 640x512 / 15μm 0


Layanan yang Disesuaikan


Kustomisasi produk: Sesuaikan konfigurasi dan sesuaikan algoritma untuk memenuhi persyaratan khusus industri

Dukungan dan Pelatihan Teknis di Lokasi: Memberikan pelanggan inti dengan pengaturan sistem langsung dan pelatihan operasional

Inovasi Bersama untuk Produk & Pasar Baru: Bekerja sama dengan pelanggan untuk mengembangkan solusi aplikasi inframerah inovatif


Pertanyaan Umum


1Apa itu Imaging Infrared?

Pencitraan termal inframerah adalah jenis metode yang memanfaatkan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang objek.Menurut perbedaan radiasi antara objek dan lingkungan latar belakang dan perbedaan radiasi dari setiap bagian dari objek itu sendiri, gambar termal inframerah dapat menunjukkan fluktuasi radiasi dari setiap bagian adegan, sehingga menunjukkan karakteristik adegan.


2. Apa keuntungan dari pencitraan termal inframerah?

--- Lihat melalui kegelapan total;

---Identifikasi dengan penyamaran;

--- Deteksi jarak jauh;

---deteksi distribusi panas;

--- Pengukuran suhu tanpa kontak;

--- Kesadaran tentang pekerjaan


3. Apa aplikasi pencitraan termal inframerah?

Pengukuran suhu dan pencitraan semua cuaca adalah dua fungsi dasar dari teknologi pencitraan termal inframerah.keamanan & pemantauan, manufaktur industri, penelitian ilmiah, perawatan medis dan bidang tradisional lainnya.
