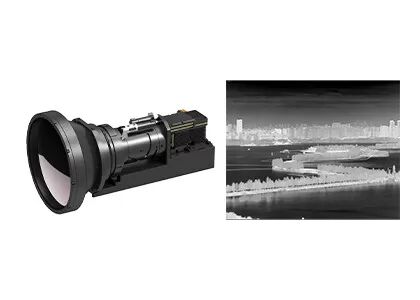

GAVIN615B Compact Thermal Camera Core 640x512 / 15μm Modul Kamera MCT MWIR

Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model GAVIN615B
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi 640x512 / 15μm bersih 20mK
Rentang Spektral 3,7~4,8μm MW Tingkat Bingkai 50Hz/100Hz
Ukuran 125x92x67mm Berat 650g
Cahaya Tinggi

Inti Kamera Termal GAVIN615B

,

Modul Kamera 640x512 MWIR

,

Inti Kamera Termal MCT

Tinggalkan pesan
Deskripsi Produk
Modul Kamera MWIR Berpendingin GAVIN615B



GAVIN615B Konsumsi Daya Rendah Kompak 640x512 / 15μm Modul Kamera Berpendingin MCT MWIR



Deskripsi Produk



GAVIN615B adalah modul pencitraan termal gelombang menengah berpendingin yang dikembangkan oleh Global Sensor Technology (GST).Ini terdiri dari detektor IR MWIR 640x512 / 15µm HgCdTe dengan cryocooler RS046, elektronik perangkat keras dan berbagai algoritma pemrosesan gambar juga sudah tertanam untuk menyajikan gambar termal yang tajam dan jelas.



Dikonfigurasi dengan cryocooler RS046, GAVIN615B berukuran sangat ringkas, berukuran 125x92x67mm dan beratnya kurang dari 650g.Ini konsumsi daya yang stabil serendah 12w.Dengan antarmuka cameralink standar industri, kamera inframerah atau integrator sistem dapat merancang atau mengintegrasikan kamera lengkap mereka sendiri dengan mudah berdasarkan modul pencitraan termal GAVIN615B.



Fitur utama



- Sensitivitas Tinggi, NETD≤20mK

- Deteksi Jarak Jauh

- Kecepatan Bingkai yang Dapat Disesuaikan

- Integrasi Mudah ke dalam Sistem



Spesifikasi Produk



Model GAVIN615B
Kinerja Detektor IR
Resolusi 640x512
Pitch Piksel 15μm
pendingin krio RS046
Rentang Spektral 3,7μm~4,8μm MW
Waktu Pendinginan (20 °C) 7 menit
BERSIH (20 °C) 20mK
Pengolahan citra
Tingkat Bingkai 50Hz/100Hz
Mode Peredupan Linear/Histogram/Campuran
Zoom Digital ×1/×2/×4
Arah Gambar Horizontal/Vertikal/Diagonal Flip
Algoritma Gambar NUC/AGC/IDE
Spesifikasi Listrik
Antarmuka Eksternal Standar J30JZ 25pin
Video Analog SAHABAT
Video Digital 16bit RAW/YUV: 16bit DVP/Cameralink Output
Sinkronisasi Eksternal Sinkronisasi Eksternal Bingkai: Tingkat RS422
Komunikasi RS422, 115200bps
Sumber Daya listrik 20~28VDC
Konsumsi Daya Stabil 12W
Dimensi (mm) 125×92×67
Berat 650g
Suhu Operasi -40 °C ~ +60 °C
Besaran Getaran Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB
Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali
Lensa Optik
Lensa Opsional Zoom terus menerus
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Aplikasi Industri



Modul kamera inframerah termal GAVIN615B banyak digunakan di banyak area seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.



GAVIN615B Compact Thermal Camera Core 640x512 / 15μm Modul Kamera MCT MWIR 0



Tentang GST Inframerah



GAVIN615B Compact Thermal Camera Core 640x512 / 15μm Modul Kamera MCT MWIR 1

FAQ



1. Apa itu pencitraan termal inframerah?

Di alam, semua benda yang suhunya lebih tinggi dari nol mutlak (- 273 ) dapat memancarkan sinar infra merah.Dengan menggunakan detektor kamera inframerah untuk mengukur perbedaan suhu radiasi inframerah antara target itu sendiri dan latar belakang, Anda bisa mendapatkan gambar inframerah yang berbeda, yang juga disebut gambar termal.



2. Bagaimana cara kerja detektor inframerah?

Radiasi inframerah yang dipancarkan oleh target memasuki rentang penginderaan detektor termal, kemudian detektor inframerah mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk citra inframerah yang dapat diamati oleh mata telanjang.



3. Apa keuntungan dari detektor inframerah yang didinginkan?

Detektor bidang fokus inframerah yang didinginkan beroperasi pada suhu rendah yang disediakan oleh pendingin dewar detektor (ddc).Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus daripada detektor inframerah tanpa pendingin.Ini dapat mendeteksi, mengidentifikasi dan mengenali objek pada jarak yang sangat jauh yang lebih dari sepuluh kilometer jauhnya.Struktur detektor yang didinginkan sangat kompleks yang menghasilkan biaya yang relatif tinggi daripada detektor yang tidak didinginkan.
