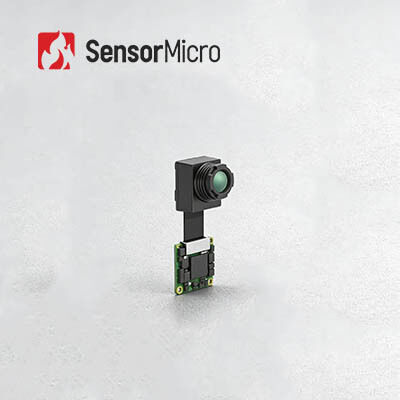

Mini 256x192 Resolusi 12μm Ukuran Pixel Uncooled FPA Thermal Camera Core dengan Fungsi Termografi
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | Mini212G2 |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Resolusi | 256x19 2/12μm | NETD | ≤50mk |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Tegangan Operasi | 3.3V±0.1V |
| Rentang Pengukuran Suhu | -20℃~+550℃ | Akurasi pengukuran suhu | ±2℃ atau ±2% |
| Menyoroti | 256x192 Inti Kamera Termal,Inti Kamera Termal Tanpa Pendingin,Modul Kamera Inframerah FPA |
||
Deskripsi Produk
Inti Kamera Termal Mini Modul Kamera Inframerah FPA Tanpa Pendingin 256x19 2/12μm dengan Termografi
Ikhtisar Produk
Modul miniatur inframerah tanpa pendingin Mini212G2 mengintegrasikan detektor inframerah VOx tanpa pendingin paket level wafer (WLP) 256x192/12μm dan sirkuit pemrosesan sinyal berkinerja tinggi. Modul pencitraan termal ringan ini dilengkapi fungsi termografi opsional dengan rentang pengukuran suhu dari -20℃ hingga 550℃ untuk aplikasi industri.
Dibangun pada modul inframerah TIMO212 yang dikembangkan sendiri oleh SensorMicro, solusi ini mencakup papan pemrosesan ISP inframerah yang memungkinkan keluaran langsung matriks suhu dan gambar termal, sehingga secara signifikan mengurangi beban kerja pengembangan. Dengan ukurannya yang ringkas, konsumsi daya yang rendah, dan efisiensi biaya, perangkat ini mendukung berbagai konfigurasi bidang pandang dan mengintegrasikan antarmuka kontrol universal untuk penerapan industri yang luas.
Fitur Utama
- Modul Miniatur dengan Output Pencitraan Termal Langsung- Dilengkapi dengan detektor inframerah tingkat wafer 256×192/12μm yang dikembangkan sendiri untuk keuntungan biaya yang signifikan
- Desain Ultra-Kompak- Hanya berukuran 17×17mm (PCBA), dengan berat hanya 4g - ideal untuk aplikasi dengan ruang terbatas
- Pemrosesan Terintegrasi- Papan pemrosesan ISP dan algoritma gambar generasi berikutnya menghasilkan gambar termal yang jelas secara langsung
- Deteksi Tepat- Pengukuran suhu presisi tinggi dengan akurasi hingga ±2℃; mendukung pengukuran titik, area, dan bingkai penuh
- Konfigurasi Fleksibel- Berbagai pilihan lensa bidang pandang tersedia untuk memenuhi berbagai persyaratan observasi
- Antarmuka yang Kaya- USB2.0 / MIPI / DVP / BT.656 / LVDS dan antarmuka output video digital lainnya
- Kompatibilitas Standar Industri- Sepenuhnya kompatibel dengan antarmuka standar industri
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Model | Mini212G2 |
| Resolusi | 256×192 |
| Ukuran Piksel | 12μm |
| Respon Spektral | 8~14μm |
| NETD | ≤50mK |
| Data Keluaran | 14bit Mentah |
| Kecepatan Bingkai | Termografi: 25Hz, Pencitraan: 50Hz |
| Modus Fokus | Bebas Fokus |
| Lensa (HFOV/FL) | 17,5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Berat (g) | 7.1 | 6.4 | 4 | 6.8 |
| Ukuran PCBA (mm) | 17×17 |
| Antarmuka Video Digital | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Antarmuka Video Analog | CVBS (PAL/NTSC) |
| Tegangan Operasi | 3.3V±0.1V |
| Konsumsi Daya Khas | 330mW |
| Rentang Pengukuran Suhu | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Akurasi Pengukuran Suhu | Lebih besar dari ±2℃ / ±2% |
| Suhu Operasional | -40℃~+70℃ |
| Kelembaban | 5%~85% |
| Suhu Penyimpanan | -45℃~+85℃ |
| Sertifikasi | RoHS 2.0 / Jangkauan |
Aplikasi Industri
Produk ini dirancang untuk aplikasi dalam AIoT, Visi Mesin, Visi Industri, Pemantauan Keamanan, dan Pengamatan Malam Hari:
- AIoT- Integrasi ke dalam perangkat AIoT ringkas termasuk peralatan rumah tangga pintar, perangkat wearable, dan monitor lingkungan cerdas
- Visi Industri- Pemantauan peralatan industri secara real-time, pemrosesan laser dan skenario pengelasan, deteksi semikonduktor
- Pemantauan Keamanan- Deteksi penyusup ilegal dan memicu alarm waktu nyata
Keunggulan Portofolio Produk
- Format Beragam- Berbagai macam termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi
- Variasi yang Kaya- Berbagai resolusi susunan, ukuran piksel, pita gelombang, dan opsi lensa untuk fleksibilitas aplikasi yang lebih baik
- Performa Luar Biasa- Pencitraan jernih, ukuran kompak, konsumsi daya rendah, sensitivitas tinggi, dan keandalan yang kuat dalam tantangan lingkungan
- Integrasi yang Mudah- Berbagai opsi antarmuka untuk integrasi langsung dan pengembangan cepat di seluruh bidang aplikasi
Pertanyaan yang Sering Diajukan
Apa itu pencitraan termal inframerah?
Pencitraan termal inframerah menggunakan radiasi inframerah dan energi panas untuk mengumpulkan informasi tentang objek. Dengan mendeteksi perbedaan radiasi antara objek dan lingkungan latar belakangnya, serta variasi dalam objek itu sendiri, gambar termal inframerah menampilkan fluktuasi radiasi yang mengungkapkan karakteristik pemandangan.
Apa keuntungan dari pencitraan termal inframerah?
- Lihat menembus kegelapan total
- Identifikasi di bawah kamuflase
- Deteksi jarak jauh
- Deteksi distribusi panas
- Pengukuran suhu non-kontak
- Kesadaran pekerjaan
Apa saja aplikasi pencitraan termal inframerah?
Pengukuran suhu dan pencitraan segala cuaca adalah dua fungsi dasar teknologi pencitraan termal inframerah. Produk yang dikembangkan menggunakan teknologi ini banyak digunakan dalam bidang tradisional termasuk tenaga listrik, keamanan & pemantauan, industri manufaktur, penelitian ilmiah, dan perawatan medis.
