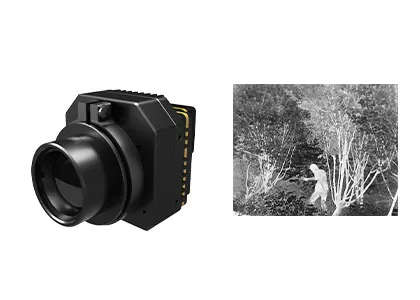

Resolusi Tinggi 1280x1024 12μm Modul Kamera Inframerah Berpendingin MCT MWIR
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | EYAS1212 |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 1280x1024 | Pitch Piksel | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Rentang Spektral | 3,7~4,8μm MW |
| Ukuran | 149x58.5x71mm | Kecepatan Bingkai | 1 ~ 100Hz Dapat disesuaikan |
| Menyoroti | Modul Kamera Kecil MWIR,Modul Kamera Kecil MCT,Modul Kamera Kecil 1280x1024 |
||
Deskripsi Produk
Resolusi tinggi 1280x1024 / 12μm MCT MWIR Modul Infrared Dingin dengan Papan Dekat
Deskripsi Produk
EYAS1212 adalah modul inframerah pendingin analog-digital resolusi tinggi berdasarkan format 1280x1024 pitch IR FPA 12μm.
Modul AD ini termasuk papan kedekatan yang menyediakan waktu FPA, dan sumber daya sensitif.antarmuka Camera Link output 16bit data mentah yang sangat menyederhanakan integrasi detektor ke sistem.
Oleh karena itu, modul EYAS1212 AD memudahkan pelanggan OEM untuk melakukan tes penerimaan cepat pada detektor inframerah pendingin 1280x1024 / 12μm,memulai pengembangan sekunder yang cepat dan memperpendek periode pengembangan modul inframerah yang didinginkan atau kamera termal inframerah lengkap atau sistem berdasarkan detektor inframerah yang didinginkan.
Fitur Utama
- Mudah untuk mengembangkan & mengintegrasikan
- Cameralink Interface Output 16bit Raw Data, Serial Port Control
- Struktur terintegrasi, Dimensi konsisten dengan detektor
- 5V Single-suplai
- Mampu menangkap target bergerak kecepatan tinggi
Spesifikasi Produk
| Model | EYAS1212 |
| Kinerja detektor IR | |
| Resolusi | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Jangkauan Spektral | 3.7μm ∙ 4.8μm MW |
| Waktu pendinginan (25°C) | ≤6 menit |
| NETD optimal (20°C) | ≤ 20mK |
| Mode Kerja | |
| Tingkat frame | 1~100Hz Disesuaikan |
| Mode Kerja | Potret; Mode Integrasi ITR/IWR; Mode Windows; Anti-Blooming |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | QSH 60pin |
| Video Digital | Cameralink: Output 16bit Raw Data |
| Sync eksternal | CC1: INT/Frame Eksternal Sync; CC2: MC Eksternal Sync |
| Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-; 9600bps |
| Sumber Daya | Panel Pencitraan 1 Saluran: 5V 1 Saluran Cryocooler: 24V |
| Konsumsi Daya yang Stabil | 9W |
| Dimensi (mm) | 149 × 58,5 × 71 |
| Berat badan | ≤ 680 g |
| Suhu Kerja | -40°C ~ +60°C |
| Magnitudo getaran | Getaran: GJB Pengangkutan Berkecepatan Tinggi yang dipasang pada kendaraan Shock: Gelombang setengah sinus, 40g 11 ms, 3 sumbu 6 arah 3 kali masing-masing |
Aplikasi Industri
Modul pencitraan termal EYAS1212 banyak digunakan dalam integrasi kamera keamanan termal.
Layanan Standar
Dokumen lengkap: Manual produk, panduan pengaturan, dan referensi pilihan.
Bantuan Pengembangan & Pengujian: Pengujian Terintegrasi Sampel, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
Advanced Developer Toolkit: SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.
Dukungan Teknis Jauh: Dukungan 24/7 Tanggapan cepat dan resolusi tepat waktu untuk masalah kritis.
Garansi: Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja yang optimal.
Pertanyaan Umum
1Apa itu Imaging Infrared?
Di alam, semua benda yang suhunya lebih tinggi dari nol absolut (- 273 ° C) dapat memancarkan sinar inframerah.Dengan menggunakan detektor kamera inframerah untuk mengukur perbedaan suhu radiasi inframerah antara target itu sendiri dan latar belakang, Anda bisa mendapatkan gambar inframerah yang berbeda, yang juga disebut gambar termal.
2Bagaimana detektor inframerah bekerja?
Radiasi inframerah yang dipancarkan oleh target memasuki rentang sensasi detektor panas,maka detektor inframerah mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
3. Apa keuntungan dari detektor inframerah didinginkan?
Detektor bidang fokus inframerah yang didinginkan bekerja pada suhu rendah yang disediakan oleh detektor dewar cooler (ddc).Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus dari detektor inframerah tidak didinginkanHal ini dapat mendeteksi, mengidentifikasi dan mengenali objek pada jarak yang sangat jauh yang lebih dari sepuluh kilometer jauhnya.Struktur detektor didinginkan sangat kompleks yang menghasilkan biaya yang relatif tinggi daripada detektor tidak didinginkan.
