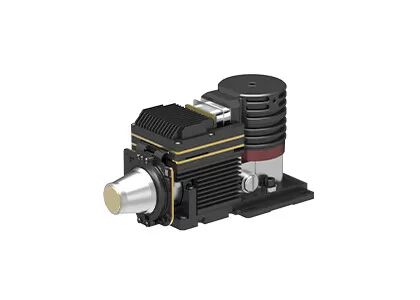

GAVIN330 MWIR Cooled Thermal Imager Module Keandalan Tinggi 320x256 30μm

  • GAVIN330 MWIR Cooled Thermal Imager Module High Reliability 320x256 30μm
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model GAVIN330
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi 320x256 / 30μm Bahan MCT
bersih 10mK Rentang Spektral 3,7~4,8μm (MW)
Ukuran 150 × 67 × 80mm Berat 900g
Cahaya Tinggi

MWIR Cooled Thermal Imager

,

GAVIN330 Cooled Thermal Imager

,

320x256 Thermal Imager Module
Tinggalkan pesan
Deskripsi Produk
Deskripsi singkat



GAVIN330 High Reliability Cooled HgCdTe 320x256 / 30μm MWIR Modul Pencitraan Termal



Deskripsi Produk



Seri GAVIN adalah modul inframerah berpendingin standar yang dikembangkan oleh Global Sensor Technology (GST).Ini tersedia dengan format resolusi yang berbeda, pita gelombang yang berbeda dan juga opsi lensa optik kontinu yang berbeda.



Modul pencitraan termal GAVIN330 adalah salah satu seri GAVIN dengan detektor berpendingin MWIR 320x256 / 30μm dan cryocooler RS058 di dalamnya.Ini beroperasi dalam kisaran spektral 3,7 ~ 4,8μm.Dengan antarmuka cameralink standar industri, kamera inframerah atau integrator sistem dapat merancang atau mengintegrasikan kamera lengkap mereka sendiri dengan mudah berdasarkan modul inframerah berpendingin GAVIN330.



Global Sensor Technology berkomitmen untuk membuka visi baru bagi industri pencitraan termal inframerah.Kami mengkhususkan diri dalam desain, manufaktur, penjualan dan pemasaran detektor pencitraan termal dan modul inframerah untuk menyediakan pelanggan kami berbagai solusi pencitraan termal inframerah yang mempersingkat waktu pengembangan sekunder dan sangat mengurangi biaya bagi pelanggan.



Fitur utama



- Pencitraan Termal Berkualitas Tinggi

- Sensitivitas Tinggi, NETD≤10mK

- Deteksi Jarak Jauh

- Integrasi Mudah ke dalam Sistem

- Antarmuka DVP/Cameralink, Output Gambar RAW/YUV

- Berbagai Lensa Zoom Optik Berkelanjutan Tersedia



Spesifikasi Produk



Model GAVIN330
Kinerja Detektor IR
Resolusi 320x256
Pitch Piksel 30μm
pendingin krio RS058
Rentang Spektral 3,7μm～4,8μm MW
Waktu Pendinginan (20 °C) 7 menit
BERSIH (20 °C) 10mK
Pengolahan citra
Tingkat Bingkai 50Hz/100Hz/200Hz
Mode Peredupan Linear/Histogram/Campuran
Zoom Digital ×1/×2/×4
Arah Gambar Horizontal/Vertikal/Diagonal Flip
Algoritma Gambar NUC/AGC/IDE
Spesifikasi Listrik
Antarmuka Eksternal Standar J30JZ 25pin
Video Analog SAHABAT
Video Digital 16bit RAW/YUV: 16bit DVP/Cameralink Output
Sinkronisasi Eksternal Sinkronisasi Eksternal Bingkai: Tingkat RS422
Komunikasi RS422, 115200bps
Sumber Daya listrik 20~28VDC
Konsumsi Daya Stabil 12W
Dimensi (mm) 150 × 67 × 80
Berat 900g
Suhu Operasi -40 °C ~ +60 °C
Besaran Getaran Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB
Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali
Lensa Optik
Lensa Opsional Zoom terus menerus
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Aplikasi Industri



Modul kamera termal berpendingin GAVIN330 banyak digunakan di banyak area seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.



GAVIN330 MWIR Cooled Thermal Imager Module Keandalan Tinggi 320x256 30μm 0



Tentang Teknologi Sensor Global



GAVIN330 MWIR Cooled Thermal Imager Module Keandalan Tinggi 320x256 30μm 1



FAQ



1. Bagaimana memilih resolusi detektor inframerah yang tepat?

Itu tergantung pada kebutuhan aktual dan aplikasi produk Anda, dan harga juga merupakan faktor yang perlu dipertimbangkan.Jika kualitas gambar tidak tinggi, Anda dapat memilih detektor inframerah dengan resolusi rendah, seperti 120x90, 256x192, 400x300.Jika Anda membutuhkan gambar yang sangat jelas untuk beberapa tujuan khusus, seperti pemantauan jarak jauh, Anda dapat memilih detektor inframerah resolusi tinggi 1280x1024.



2. Bagaimana cara memilih warna semu yang tepat untuk pencitraan termal?

- Putih abu-abu lebih cocok untuk target dengan perbedaan suhu kecil

- Merah dan biru lebih cocok untuk adegan di mana titik masalah perlu ditemukan.

- Merah besi adalah palet warna standar industri listrik.

Catatan: apa pun palet yang Anda pilih, suhu termal tidak akan berubah sama sekali.



3. Bagaimana memilih lensa kamera termal inframerah yang sesuai?

- Lensa standar dapat memenuhi target normal dengan jarak yang sesuai

- Untuk lensa telefoto, cocok untuk target yang relatif kecil dan perlu dilihat dari jarak jauh

- Untuk melihat lebih detail objek pada jarak dekat, lensa sudut lebar lebih baik.

- Lensa makro untuk melihat target yang sangat nyaring dengan jarak dekat, seperti rangkaian chip.
