Modul Pencitraan Termal Tanpa Pendingin 256x192 / 12μm untuk Kamera Keamanan
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | iLC212 |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 256x192 | Konsumsi Daya | 700mW |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Pitch Piksel | 12μm |
| NETD | ≤65mK | Kecepatan Bingkai | 25Hz/30Hz |
| Menyoroti | Modul Pencitraan Termal Tanpa Pendingin,Modul Pencitraan Termal 256x192 |
||
Deskripsi Produk

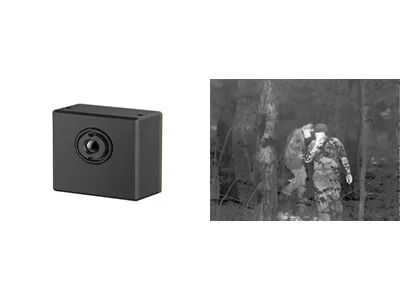

Uncooled 256x192 / 12μm Thermal Imaging Module untuk Kamera Keamanan
Deskripsi Produk
Sebagai perwakilan dari biaya rendah inti kamera termal, iLC212 tidak didinginkan modul pencitraan IR sangat cocok untuk pelanggan yang memiliki persyaratan yang ketat dari ukuran kecil,berat ringan dan harga yang sangat rendah di bidang keamanan dan pemantauan.
iLC212 termasuk ukuran yang sangat kecil 256x192 / 12μm paket wafer level (WLP) detektor inframerah yang menangkap gelombang panjang inframerah (LWIR) spektrum yang berkisar dari 8 sampai 14μm.
Karena SWaP-C yang sepenuhnya dioptimalkan, modul kamera termal iLC212 dapat diintegrasikan ke dalam kamera keamanan dengan pemantauan sudut lebar dan pengukuran suhu jarak dekat.
Fitur Utama
- Aplikasi SWaP-C yang sepenuhnya dioptimalkan
- Cocok untuk berbagai produk inframerah
- Berbagai aplikasi pencitraan termal
- Konsumsi Daya Rendah
Spesifikasi Produk
| Model | iLC212 |
| Kinerja detektor IR | |
| Bahan | Vanadium oxide yang tidak didinginkan |
| Resolusi | 256×192 |
| Ukuran piksel | 12 μm |
| Tanggapan Spektral | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Pengolahan Gambar | |
| Video Digital | RAW/YUV/BT656; Dukungan USB2.0 Video Transmission; Pengukuran Suhu Dukungan Parameter Line |
| Tingkat frame digital | 25Hz/30Hz |
| Tampilan gambar | Hitam-panas/putih-panas/pseudo-warna |
| Algoritma Gambar | Koreksi Ketidaksesuaian (NUC) Pengurangan Kebisingan Gambar 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Jangkauan Dinamis (DRC) EE Peningkatan |
| Waktu Mulai | ≤ 3 s |
| Pengukuran Suhu | |
| Jangkauan suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | -20°C~+150°C, Dukungan Rentang Pengukuran Suhu Peningkatan dan Penyesuaian |
| Keakuratan Pengukuran Suhu | ±3°C/±3% (mengambil nilai yang lebih besar) @23°C±5°C; Jarak Pengukuran Suhu adalah 1,5m |
| Pengukuran suhu regional | Mendukung pengukuran suhu area, nilai maksimum area output, nilai minimum dan nilai rata-rata |
| SDK | Versi Windows / Linux, Mencapai Analisis Aliran Video dan Konversi Gray ke Suhu |
| Antarmuka listrik | |
| Antarmuka eksternal | Konektor 30pin_HRS Input daya Video Digital RS232-TTL/USB2.0 GPIO dll. |
| Komunikasi | RS232-TTL/USB2.0 |
| Komponen Ekspansi | Dewan VPC |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Modul Kontrol dan Tampilan Video |
| Sistem Daya | |
| Sumber Daya | DC 3.3V±0,1V |
| Konsumsi Daya | Keadaan stabil: 0,70W/3,3V @ 23±3°C |
| Properti Fisik | |
| Konektor | Model konektor eksternal: DF40C-30DP-0.4V (51), (HRS-Male) Model konektor kawin: DF40C (2.0)-30DS-0.4V (51), (HRS-Wanita) |
| Ukuran | 21mm × 21mm × 12,8mm (termasuk lensa 3,2mm) |
| Berat badan | 8.9g±0,5g (termasuk lensa 3,2mm) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu Operasi | -40°C+70°C |
| Suhu penyimpanan | -45°C+85°C |
| Kelembaban | 5% ~ 95%, tidak kondensasi |
| Resistensi Dampak & Getaran | Dampak: setengah gelombang sinus, 40g/11ms, 3-sumbu, 6-arah Getaran: 5,35 gram, 3 sumbu |
| Sertifikasi | RoHS2.0/REACH |
| Lensa | |
| Lensa Opsional | 3.2mm/F1.1, HFOV: 55,6±2,8°; Lapisan: AR |
Aplikasi Industri
Modul pencitraan termal iLC212 diterapkan pada bidang keamanan dan pemantauan, Ini cocok untuk diintegrasikan ke dalam Kamera Tersembunyi, Kamera Digital, Kamera Kubah, Kamera Kotak dll.
Baris Produk Kami
Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
Berbagai Produk yang Kaya
Beberapa resolusi array, ukuran piksel, band gelombang, dan kombinasi opsi lensa memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
Kinerja Luar Biasa
Pencitraan yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat dirancang untuk bekerja di bawah berbagai tantangan lingkungan.
Integrasi yang Mudah
Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan Umum
1Bagaimana memilih resolusi detektor inframerah yang tepat?
Itu tergantung pada kebutuhan dan aplikasi produk Anda, dan harga juga merupakan faktor yang perlu dipertimbangkan.Anda dapat memilih detektor inframerah dengan resolusi rendah, seperti 120x90, 256x192, 400x300. Jika Anda membutuhkan gambar yang sangat jelas untuk beberapa tujuan khusus, seperti pemantauan jarak jauh, Anda dapat memilih detektor inframerah resolusi tinggi 1280x1024.
2Bagaimana memilih warna palsu yang tepat untuk pencitraan termal?
- Putih abu-abu lebih cocok untuk target dengan perbedaan suhu kecil
- Merah dan biru lebih cocok untuk adegan di mana titik-titik masalah perlu ditemukan.
- Baja merah adalah palet warna standar industri listrik.
Catatan: tidak peduli palet yang Anda pilih, suhu termal tidak akan berubah sama sekali.
3. Bagaimana memilih lensa kamera termal inframerah yang tepat?
- Lensa standar dapat memenuhi target normal dengan jarak yang tepat
- Untuk teleobjektif, itu cocok untuk target yang relatif kecil dan perlu dilihat dari jarak jauh
- Untuk melihat lebih detail objek dari jarak dekat, lensa sudut lebar lebih baik.
- Lensa makro adalah untuk melihat target yang sangat tipis dengan jarak dekat, seperti sirkuit chip.
