Inti Pencitraan Termal Gelombang Panjang Ukuran Kecil 400x300 COIN417G2
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 384x288 /17μm | bersih | 50mK |
---|---|---|---|
Rentang spektral | 8~14μm | Ukuran | 21x22.3x15.6mm (Dengan Lensa 9.1mm) |
kisaran suhu | -20℃~+550℃ (Dapat disesuaikan) | Akurasi suhu | ±3℃ atau ±3% |
Cahaya Tinggi | Inti Pencitraan Termal 400x300,Inti Pencitraan Termal VOx,Inti Kamera Termal 384x288 |

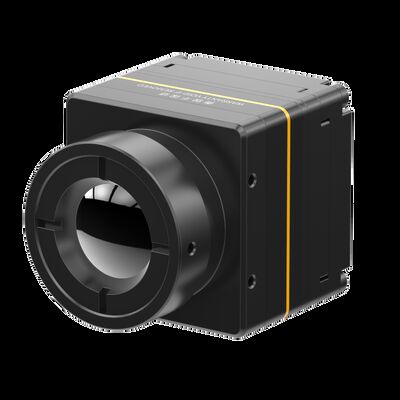

Inti Pencitraan Termal Gelombang Panjang Ukuran Kecil 400x300 COIN417G2
Inti Kamera Pencitraan Termal FPA Tanpa Pendingin dengan Detektor Inframerah 400x300
Modul inframerah tanpa pendingin COIN417G2 adalah versi generasi baru COIN417 yang dikembangkan oleh Global Sensor Technology (GST).Ini mengintegrasikan 400x300@17μm wafer level package (WLP) detektor pencitraan inframerah, sirkuit pemrosesan sinyal kinerja tinggi dan algoritma pemrosesan gambar seperti Non-uniformity Correction (NUC), 3D Noise Reduction (3DNR), 2D Noise Reduction (DNS), Dynamic Range Kompresi (DRC), Peningkatan Tepi (EE).
Fitur modul inframerah COIN417G2 dalam presentasi gambar termal yang tajam dan tajam, ukuran yang ringkas dan biaya rendah.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20℃~550 untuk pengukuran suhu industri.
Modul termal COIN417G2 digunakan dalam Termografi, Pemantauan Keamanan, Pemadam Kebakaran & Penyelamatan, Luar Ruangan, AIoT, Perangkat Keras Cerdas, Payload UAV, ADAS, dll.
Global Sensor Technology adalah pemasok detektor inframerah tanpa pendingin dan modul pencitraan termal inframerah.Detektor FPA inframerah dan inti kamera termal ini adalah komponen parsial dari kamera termal inframerah, yang secara khusus digunakan untuk kebutuhan pengembangan sekunder pelanggan.
Performa Gambar Luar Biasa
• Algoritme proses gambar yang andal: NUC/3DNR/DNS/DRC/EE
• Menampilkan kualitas gambar yang lebih tajam dan jernih
Pengukuran suhu
• Dengan kisaran 20℃~150℃, 0~550℃
• Mendukung kustomisasi & ekspansi
Efisiensi Lebih Tinggi
• Dengan waktu mulai pada 3 detik dan konsumsi daya serendah 0,7w
Integrasi lebih cepat
• Mendukung antarmuka keluaran gambar DVP/LVDS, keluaran video digital RAW/YUV, kontrol port serial
Model | COIN417G2/R |
Kinerja Detektor IR | |
Bahan | Suara |
Resolusi | 400 × 300 |
Pitch Piksel | 17μm |
Rentang Spektral | 8μm ~ 14m |
NETD biasa | 40mK |
Pengolahan citra | |
Kecepatan Bingkai | 50Hz/30Hz/25Hz |
Waktu mulai | 3 detik |
Video Analog | PAL/NTSC |
Video Digital | RAW/YUV/BT656 |
Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Kebisingan 3D (3DNR) Pengurangan Kebisingan 2D (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan Tepi (EE) |
Zoom Digital | 1X~8X Zoom Terus Menerus, Ukuran Langkah 1/8 (Output YUV) |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Semu |
Perangkat Lunak PC | |
Perangkat Lunak ICC | Kontrol Modul dan Tampilan Video |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Pria) |
Papan Ekstensi USB | Tipe-C |
Antarmuka Komunikasi | TTL-232/USB2.0 |
Antarmuka Video Digital | CMOS8/CMOS16/LVDS/USB2.0 |
Tegangan Pasokan | 4~5.5V |
Konsumsi Daya Khas | 0,7W |
Pengukuran suhu | |
Kisaran Suhu Operasi | -10℃~+50 |
Rentang Pengukuran Suhu | -20℃~150, 0℃~550℃;Mendukung Kustomisasi dan Ekspansi |
Akurasi Pengukuran Suhu | Lebih besar dari ±3℃ atau ±3% |
Pengukuran Suhu Daerah | Mendukung Nilai Maksimum, Minimum dan Rata-Rata dari Suhu Regional Keluaran |
SDK | Windows/Linux/LENGAN;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu |
Karakter fisik | |
Ukuran (mm) | 25.4×25.4×29.3 (Dengan Lensa 9.1mm) 25.4×25.4×41.2 (Dengan Lensa 13mm) 25,4 × 25,4 × 40 (Dengan Lensa 19mm) |
Bobot | 29g ± 3g (Dengan Lensa 9.1mm) 42g ± 3g (Dengan Lensa 13mm) 44g ± 3g (Dengan Lensa 19mm) |
Adaptasi Lingkungan | |
Suhu Operasional | -40℃~+70℃ |
Suhu Penyimpanan | -45℃~+85 |
Kelembaban | 5% ~ 95%, tanpa kondensasi |
Getaran | 5.35 gram, 3-sumbu |
Terkejut | Setengah Gelombang Sinus, 40g/11ms, 3-sumbu, 6-arah |
Sertifikat | ROHS2.0/REACH |
Optik | |
Lensa Opsional | Tetap Athermal: 9.1mm/13mm/19mm |
Tingkat Perlindungan | IP67 |
1. Apa itu termografi inframerah?
Termografi adalah teknologi baru dan efektif dari metode diagnostik non-invasif berdasarkan deteksi suhu permukaan objek.Radiasi inframerah (IR) yang dipancarkan dari suatu objek direkam dan divisualisasikan dalam bentuk peta distribusi suhu.
2. Termografi inframerah dapat digunakan untuk apa?
Citra termal inframerah dapat digunakan untuk melakukan inspeksi rumah, menentukan cacat struktural, kesalahan listrik, kesalahan mekanis, perubahan fisiologis pada manusia & hewan, dan banyak lagi.
3. Apa keuntungan termografi inframerah?
Untuk uji non-destruktif, pengujiannya mudah dan responsnya cepat tanpa kerusakan, yang menghasilkan penghematan biaya, meningkatkan efisiensi kerja, mengurangi penyusutan tenaga kerja dan peralatan.
Untuk termografi medis, sangat efisien untuk menemukan masalah tersembunyi dalam tubuh manusia, 100% aman tanpa radiasi dan rasa sakit, yang merupakan alat yang ideal untuk pemeriksaan kesehatan dini.
