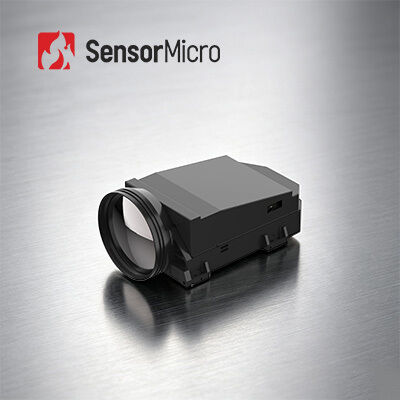

1280x1024 12μm Cooled IR Camera Module Core Deteksi Jarak Jauh
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDefinisi Tinggi | 1280x1024 | Pitch Piksel | 12μm |
---|---|---|---|
Kecepatan bingkai | 50Hz/100Hz | bersih | 20mK |
Ukuran | 165x86x107mm | Rentang spektral | 3,7~4,8μm MW |
Cahaya Tinggi | 12um Cooled IR Camera Module,1280x1024 Cooled IR Camera Module,RS058F Cooled Ir Detector |
Deteksi Jarak Jauh 1280x1024 / 12μm MWIR MCT Cooled Camera Module dengan Lensa Zoom 37,5~750mm
Modul kamera termal resolusi tinggi GAVIN1212 mengintegrasikan array besar detektor MWIR berpendingin 1280x1024/12μm.Berbagai algoritma pemrosesan gambar tertanam dalam elektronik GAVIN1212 untuk menghasilkan gambar inframerah yang jelas dalam kegelapan total atau kondisi cuaca buruk.Itu dapat mendeteksi dan mengenali risiko dan ancaman dari jarak jauh sambil menyajikan lebih banyak detail target pada jarak dekat.
Dengan array besar resolusi 1280x1024 dapat mewujudkan bidang pandang yang lebih luas dan memberikan lebih banyak detail gambar.Ukuran piksel 12µm yang diperkecil menawarkan resolusi spasial yang lebih baik dan cocok dengan fokus lensa optik yang lebih pendek untuk mencapai misi jangkauan yang sama.Ini adalah pilihan ideal bagi integrator sistem EO-IR untuk merancang muatannya untuk aplikasi di udara atau di kapal.
Gambar Mega Pixel
• Definisi tinggi 1280×1024 untuk FOV yang lebih lebar dan jarak yang lebih jauh
• Ukuran piksel 12μm untuk resolusi spasial yang lebih baik
Kualitas Bening Tajam
• Keseragaman yang baik, tingkat piksel efektif>99,5%
• Sensitivitas tinggi, NETD≤20mK
Integrasi Cepat
• Mendukung antarmuka Cameralink, output data gambar RAW/YUV
• Berbagai konfigurasi optik zoom berkelanjutan adalah opsional
Model | GAVIN1212 |
Kinerja Detektor IR | |
Resolusi | 1280x1024 |
Pitch Piksel | 12μm |
pendingin krio | RS058F |
Rentang Spektral | 3,7μm~4,8μm MW |
Waktu Pendinginan (20 °C) | 8 menit |
BERSIH (20 °C) | 20mK |
Pengolahan citra | |
Kecepatan Bingkai | 50Hz/100Hz |
Mode Peredupan | Linear/Histogram/Campuran |
Zoom Digital | ×1/×2/×4 |
Arah Gambar | Horizontal/Vertikal/Diagonal Flip |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | J30JZ 25pin;Antarmuka Output Khusus HDMI |
Video Analog | / |
Video Digital | Keluaran HDMI: YUV Output Tautan Kamera: 16bit RAW/YUV |
Sinkronisasi Eksternal | Sinkronisasi Eksternal Bingkai: Tingkat RS422 |
Komunikasi | RS422, 115200bps |
Sumber Daya listrik | 24V ± 1V |
Konsumsi Daya Stabil | 16W |
Dimensi (mm) | 165x86x107 |
Bobot | 1600g |
Suhu Operasi | -40 °C ~ +60 °C |
Besaran Getaran | Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali |
Lensa Optik | |
Lensa Opsional | Zoom Terus Menerus: 37,5~750mm/F4 Zoom Tetap: 19mm/F2;40mm/F2;240mm/F2 |
Modul kamera inframerah termal GAVIN1212 banyak digunakan di banyak area seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
1. Apa perbedaan antara detektor IR yang tidak didinginkan dan yang didinginkan?
Saat ini ada dua jenis sensor pencitraan termal inframerah di pasaran, didinginkan dan tidak didinginkan.
Detektor IR tanpa pendinginan beroperasi pada suhu sekitar.Ini didasarkan pada industri semi-konduktor dan dengan demikian biasanya dapat dibuat dalam volume besar dengan ukuran kecil dan biaya rendah.Detektor IR tanpa pendingin banyak digunakan pada perangkat portabel/genggam/seluler.
Detektor IR berpendingin dikemas dalam unit yang menjaganya pada suhu yang sangat rendah yang harus didukung oleh pendingin krio.Mereka jauh lebih besar, lebih mahal dan kurang dapat diandalkan daripada sensor tanpa pendingin, terutama karena sistem pendingin yang kompleks yang mereka butuhkan.Namun, sistem yang didinginkan sangat sensitif dan biasanya bekerja dengan optik panjang fokus yang panjang untuk mencapai misi jarak jauh.
2. Apa keuntungan dari detektor inframerah yang didinginkan?
Detektor bidang fokus inframerah yang didinginkan beroperasi pada suhu rendah yang disediakan oleh pendingin dewar detektor (ddc).Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus daripada detektor inframerah tanpa pendingin.Ini dapat mendeteksi, mengidentifikasi dan mengenali objek pada jarak yang sangat jauh yang lebih dari sepuluh kilometer jauhnya.Struktur detektor yang didinginkan sangat kompleks yang menghasilkan biaya yang relatif tinggi daripada detektor yang tidak didinginkan.
