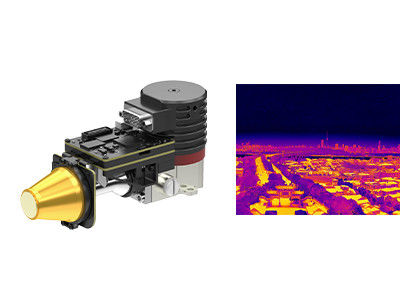

OEM MCT MWIR Modul Kamera Berpendingin Resolusi Tinggi 1280x1024 12um
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 1280x1024 | Pitch Piksel | 12μm |
---|---|---|---|
bersih | 20mK | Rentang spektral | 3,7~4,8μm MW |
Ukuran | 149x58.5x71mm | Kecepatan bingkai | 1 ~ 100Hz Dapat Disesuaikan |
Cahaya Tinggi | Modul Kamera Berpendingin 1280x1024,Modul Kamera Berpendingin MCT OEM,Modul Kamera 12um MWIR |

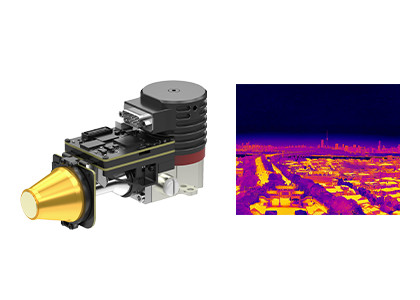

Resolusi Tinggi 1280x1024 / 12μm MCT MWIR Cooled Infrared Module dengan Proximity Board
EYAS1212 adalah modul inframerah berpendingin analog-digital resolusi tinggi berdasarkan format 1280x1024 IR FPA pitch 12μm.
Modul AD ini mencakup papan proximity yang menyediakan pengaturan waktu FPA, dan catu daya sensitif.Selain itu, antarmuka Camera Link mengeluarkan data mentah 16bit yang sangat menyederhanakan integrasi detektor ke sistem.
Oleh karena itu, modul EYAS1212 AD memudahkan pelanggan OEM untuk melakukan uji penerimaan cepat pada detektor inframerah berpendingin GST C1212M 1280x1024@12μm, memulai pengembangan sekunder yang cepat dan mempersingkat periode pengembangan modul inframerah berpendingin atau kamera atau sistem termal inframerah lengkap berdasarkan berpendingin detektor inframerah.
- Mudah Dikembangkan & Diintegrasikan
- Output Antarmuka Cameralink 16bit Data Mentah, Kontrol Port Serial
- Struktur Terintegrasi, Dimensi Konsisten dengan Detektor
- Pasokan tunggal 5V
- Mampu Menangkap Target Bergerak Kecepatan Tinggi
Model | EYAS1212 |
Kinerja Detektor IR | |
Resolusi | 1280x1024 |
Pitch Piksel | 12μm |
pendingin krio | RS058F |
Rentang Spektral | 3,7μm~4,8μm MW |
Waktu Pendinginan (25 °C) | 6 menit |
NETD Optimal (20 °C) | 20mK |
Mode kerja | |
Kecepatan Bingkai | 1 ~ 100Hz Dapat Disesuaikan |
Mode kerja | Foto;Mode Integrasi ITR/IWR;Modus Windows;Anti-mekar |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | QSH 60pin |
Video Digital | Tautan Kamera: Keluarkan Data Mentah 16bit |
Sinkronisasi Eksternal | CC1: INT/Bingkai Sinkronisasi Eksternal;CC2: Sinkronisasi Eksternal MC |
Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-;9600bps |
Sumber Daya listrik | 1 Panel Pencitraan Saluran: 5V 1 Saluran Cryocooler: 24V |
Konsumsi Daya Stabil | 9W |
Dimensi (mm) | 149×58.5×71 |
Bobot | 680g |
Suhu kerja | -40 °C ~ +60 °C |
Besaran Getaran | Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali |
Modul pencitraan termal EYAS1212 banyak digunakan di banyak bidang seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
1. Apa itu detektor MCT/HgCdTe?
MCT, juga disebut HgCdTe, mengacu pada Mercury-Cadmium-Tellurid yang merupakan senyawa kimia dari cadmium telluride (CdTe) dan merkuri telluride (HgTe) dan bahan umum di fotodetektor.Detektor MCT/ HgCdTe adalah detektor fotokonduktif yang beroperasi pada lingkungan kriogenik dan dapat mendeteksi radiasi infra merah.Ini lebih sensitif daripada sensor termal.
2. Apa itu detektor T2SL?
T2SL mengacu pada Superlattice Tipe-II, yang merupakan bahan buatan dengan heterojungsi periodik pertumbuhan bolak-balik pada ukuran nanometer.Ini memiliki keseragaman tinggi dan sifat optik yang unggul, seperti massa efektif elektron yang besar, koefisien penyerapan yang besar, dan efisiensi kuantum yang tinggi.Dibandingkan dengan detektor inframerah MCT, detektor inframerah T2SL memiliki keseragaman material yang baik, biaya rendah, dan kinerja yang mirip dengan detektor inframerah MCT pada pita gelombang menengah dan panjang, tetapi memiliki keunggulan besar pada pita gelombang yang sangat panjang.
3. Apa perbedaan antara cahaya rendah, IR aktif, dan pencitraan termal?
Cahaya rendah membutuhkan cahaya alami dan mengubah gambar cahaya alami yang lemah menjadi gambar elektronik yang disempurnakan melalui penguat gambar;
IR aktif secara aktif memancarkan cahaya inframerah dan menggunakan sinar inframerah yang dipantulkan oleh target.Ini memiliki penyembunyian yang sangat buruk;
Pencitraan termal tidak memerlukan cahaya apa pun dan merupakan penglihatan malam inframerah pasif yang mendeteksi perbedaan radiasi inframerah antara target dan pemandangan atau bagian objek yang berbeda.tidak terpengaruh oleh perubahan kondisi pencahayaan di sekitarnya, pada malam hari atau bahkan dalam kabut, hujan, dan lingkungan keras lainnya.
4. Dapatkah Anda memblokir pencitraan termal?
Dalam kebanyakan kasus, Anda tidak bisa.Tapi sinar infra merah tidak bisa menembus dinding, dan juga kaca bisa menghalangi IR.Jadi, jika Anda tidak ingin terdeteksi, Anda dapat bersembunyi di balik kaca atau dinding untuk memblokir pencitraan termal.
