1280x1024 Resolusi MWIR Modul Kamera Termal Dingin dengan 1 ~ 100Hz Frame Rate Adjustable dan 12μm Pixel Pitch
| Tempat asal | Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | EYAS G1212MA |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Resolusi | 1280x1024 | Pitch Piksel | 12μm |
|---|---|---|---|
| NETD | 18mK(F2/F4) | Rentang Spektral | 3,7~4,8μm MW |
| Ukuran | 148×59×80mm | Kecepatan Bingkai | 1 ~ 100Hz Dapat disesuaikan |
| Menyoroti | Modul Kamera Berpendingin MCT MWIR,Modul Kamera Berpendingin 100Hz,Modul Kamera 1280x1024 Mwir |
||
Deskripsi Produk

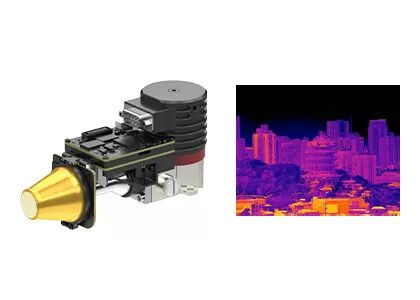

Modul Kamera Termal Dingin MCT MWIR 1280x1024 dengan Laju Bingkai 1~100Hz
Modul Inframerah Dingin MCT MWIR Resolusi Tinggi 1280x1024 / 12 µm dengan Papan Proksimitas
Modul AD dingin EYAS G1212MA terdiri dari detektor inframerah dingin MWIR megapixel resolusi tinggi 1280*1024/12µm dengan papan analog-ke-digital (AD). Dilengkapi dengan cryocooler Stirling putar RS058, modul ini menghasilkan output video digital yang stabil dengan mengonversi sinyal analog dari detektor menjadi aliran digital berkualitas tinggi. Dirancang untuk mendukung pelanggan OEM, EYAS G1212MA memungkinkan pengujian detektor yang lebih cepat, integrasi sistem yang ramping, dan siklus pengembangan yang dipercepat.
Fitur Utama
Konversi Analog-ke-Digital, Pengembangan yang Dipercepat
- Berdasarkan detektor inframerah dingin MWIR berkinerja tinggi dengan sirkuit AD untuk konversi analog-ke-digital
- Desain terintegrasi dengan dimensi yang konsisten dengan detektor
Pencitraan Megapixel, Mendefinisikan Ulang Kejernihan
- Dilengkapi dengan detektor inframerah dingin MWIR resolusi tinggi 1280*1024/12µm
- Menawarkan kejernihan 4x dari modul AD MWIR 640*512 untuk citra yang lebih halus dan detail
Kinerja Unggul, Integrasi Mudah
- Laju bingkai tinggi yang dapat disesuaikan dari 1 hingga 100 Hz, mampu menangkap target yang bergerak cepat
- Antarmuka Cameralink mengeluarkan data mentah 16-bit, dengan kontrol port serial
Spesifikasi Produk
| Model | EYAS G1212MA |
|---|---|
| Indikator | |
| Resolusi | 1280*1024 |
| Ukuran Piksel | 12µm |
| Respons Spektral | 3.7µm±0.2µm～4.8µm±0.2µm |
| NETD Detektor IR (23℃) | 18mK(F2/F4) |
| Mode Kerja | |
| Laju Bingkai | 1~100Hz, dapat disesuaikan |
| Mode Kerja | Snapshot |
| Mode Integrasi ITR/IWR | Anti-blooming Mode Jendela |
| Listrik | |
| Antarmuka Eksternal Standar | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| Video Digital | 16 bit CameraLink (mode CameraLink DualBase) |
| Sinkronisasi Eksternal | CC1: Sinkronisasi bingkai eksternal |
| Komunikasi | CameraLink UART (Default)/ RS232 (dapat disesuaikan) Baud rate: 9600bps (Default) |
| Catu Daya | Papan AD: 5V Cryocooler: 24V |
| Daya Stabil (23℃) | ≤12W |
| Waktu Pendinginan (23℃) | ≤7min |
| Ukuran (mm) | 148*59*80 |
| Berat (g) | ≤630 |
| Suhu Operasi | -40℃~+71℃ |
Aplikasi Industri
Modul pencitraan termal EYAS G1212MA banyak digunakan di berbagai bidang seperti NDT, Pemantauan Lingkungan, Pengawasan Jarak Jauh, Penelitian Ilmiah, dll.
Manfaat Portofolio Produk
Portofolio Produk Beragam
Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
Variasi Produk Kaya
Beberapa resolusi array, ukuran piksel, gelombang, dan kombinasi opsi lensa memberikan fleksibilitas lebih besar untuk aplikasi yang beragam.
Kinerja Luar Biasa
- Pencitraan jernih, ukuran ringkas, konsumsi daya rendah, sensitivitas tinggi, dan keandalan yang kuat
- Dirancang untuk berkinerja di bawah berbagai tantangan lingkungan
Integrasi Mudah
Beberapa opsi antarmuka membuat integrasi menjadi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara detektor IR yang tidak dingin dan yang dingin?
Saat ini ada dua jenis sensor pencitraan termal inframerah di pasaran, yaitu yang dingin dan yang tidak dingin. Detektor IR yang tidak dingin beroperasi pada suhu ambien. Ini didasarkan pada industri semikonduktor sehingga biasanya dapat diproduksi dalam volume besar dengan ukuran kecil dan biaya rendah. Detektor IR yang tidak dingin banyak digunakan dalam perangkat portabel/genggam/seluler. Detektor IR yang dingin dikemas dalam unit yang menjaganya pada suhu yang sangat rendah yang harus didukung oleh pendingin kriogenik. Mereka jauh lebih besar, lebih mahal, dan kurang andal daripada sensor yang tidak dingin, terutama karena sistem pendinginan kompleks yang mereka butuhkan. Namun, sistem yang dingin sangat sensitif dan biasanya bekerja dengan optik jarak fokus panjang untuk mencapai misi jarak jauh.
Apa keuntungan detektor inframerah yang dingin?
Detektor bidang fokus inframerah yang dingin beroperasi pada suhu rendah yang disediakan oleh pendingin dewar detektor (ddc). Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus daripada detektor inframerah yang tidak dingin. Ini dapat mendeteksi, mengidentifikasi, dan mengenali objek pada jarak yang sangat jauh yang lebih dari sepuluh kilometer. Struktur detektor yang dingin sangat kompleks yang menghasilkan biaya relatif tinggi daripada detektor yang tidak dingin.
Apa itu pencitraan termal inframerah?
Di alam, semua objek yang suhunya lebih tinggi dari nol mutlak (-273℃) dapat memancarkan sinar inframerah. Dengan menggunakan detektor kamera inframerah untuk mengukur perbedaan suhu radiasi inframerah antara target itu sendiri dan latar belakang, Anda bisa mendapatkan gambar inframerah yang berbeda, yang juga disebut gambar termal.
Bagaimana cara kerja detektor inframerah?
Radiasi inframerah yang dipancarkan oleh target memasuki jangkauan sensor detektor termal, kemudian detektor inframerah mengubah sinyal radiasi dengan intensitas berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk gambar inframerah yang dapat diamati oleh mata telanjang.
