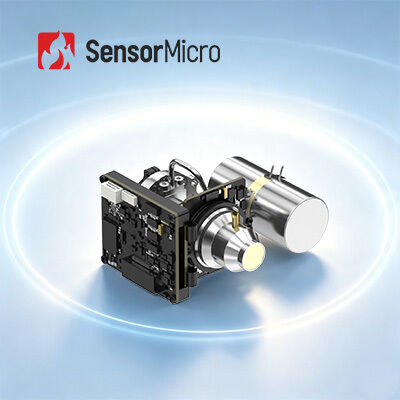

EYAS G615HMG HOT MWIR Modul AD Infrared Dingin dengan Resolusi 640x512 dan Ukuran Pixel 15μm

  • EYAS G615HMG HOT MWIR Cooled Infrared AD Module with 640x512 Resolution and 15μm Pixel Size
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model EYAS G615HMG
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Ukuran 72×87×51mm Resolusi 640x512 / 15μm
NETD 20mK(F4) Panjang Gelombang Tengah 3,7~4,8μm
Karakteristik Integrasi yang Mudah Jenis Modul IKLAN yang Didinginkan
Menyoroti

Modul Kamera Berpendingin EYAS 330

,

Modul Kamera Berpendingin RoHS

,

Inti Kamera Inframerah 320x256
Tinggalkan pesan
Deskripsi Produk
EYAS G615HMG HOT MWIR Cooled Infrared AD Module 640x512/15μm
Tinjauan Produk

Modul AD berpendingin EYAS G615HMG mengintegrasikan detektor inframerah MWIR berpendingin HOT (High Operating Temperature) 640×512/15μm dengan papan sirkuit analog-ke-digital. Menampilkan cryocooler Stirling linier berkinerja tinggi, modul ini mengubah sinyal keluaran analog menjadi aliran video digital sambil menyediakan daya penggerak dan kontrol waktu yang penting.

Solusi ini memungkinkan pelanggan OEM untuk menyederhanakan pengujian penerimaan detektor inframerah, menyederhanakan integrasi sistem, dan mempercepat siklus pengembangan. Teknologi HOT (suhu operasi hingga 150K) memberikan karakteristik Ukuran, Berat, dan Daya (SWaP) yang dioptimalkan dengan keandalan yang ditingkatkan, menjadikannya ideal untuk aplikasi ringan yang membutuhkan stabilitas tinggi.

Fitur Utama
Kompatibilitas Mainstream, Pengembangan yang Dipercepat
  • Berdasarkan detektor inframerah berpendingin MWIR HOT 640×512/15μm mainstream untuk kompatibilitas platform yang luas
  • Sirkuit AD terintegrasi untuk konversi analog-ke-digital memungkinkan integrasi sistem yang cepat
  • Desain all-in-one dengan dimensi yang sama dengan detektor
Teknologi HOT Memungkinkan SWaP yang Dioptimalkan
  • Suhu operasi bidang fokus ditingkatkan menjadi 150 K
  • Dimensi ringkas: ≤ 72×87×51 mm
  • Ringan: ≤ 250 g
  • Konsumsi daya rendah: ≤ 4,5 W
Kinerja Luar Biasa, Integrasi Mudah
  • Laju bingkai yang dapat disesuaikan dari 1-120 Hz untuk menangkap target yang bergerak cepat
  • Antarmuka Camera Link mengeluarkan data mentah 16-bit
  • Kemampuan kontrol port serial
Spesifikasi Teknis
Parameter Spesifikasi
Model EYAS G615HMG
Resolusi 640×512
Ukuran Piksel 15μm
Respons Spektral 3,7μm±0,2μm～4,8μm±0,2μm
NETD Detektor IR (23℃) 20mK(F4)
Laju Bingkai 1~120Hz, dapat disesuaikan
Mode Kerja Mode Snapshot, ITR/IWR Integration, Anti-blooming, Mode Jendela
Antarmuka Eksternal Standar 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Video Digital 16 bit CameraLink (Mode Dasar CameraLink)
Sinkronisasi Eksternal CC1: Sinkron bingkai eksternal
Komunikasi CameraLink UART (Default)/ RS232 (dapat disesuaikan)
Baud rate: 9600bps (Default)
Catu Daya Papan AD: 5V
Cryocooler: 12V
Daya Stabil (23℃) ≤4,5W
Waktu Pendinginan (23℃) ≤3menit
Ukuran 72×87×51 mm
Berat ≤250 g
Suhu Operasi -40℃~+71℃
Aplikasi Industri

Modul pencitraan termal EYAS G615HMG banyak digunakan dalam berbagai aplikasi termasuk Pengujian Non-Destruktif (NDT), Pemantauan Lingkungan, Pengawasan Jarak Jauh, Penelitian Ilmiah, dan berbagai proses inspeksi industri.

Kemampuan Manufaktur
  • Sensitivitas tinggi dan kinerja luar biasa: Teknologi terkemuka dunia di industri inframerah
  • Berbagai detektor inframerah tersedia: Baik detektor IR tak berpendingin maupun berpendingin dalam format dan ukuran piksel yang berbeda
  • Produksi massal untuk memastikan pengiriman cepat: Tiga lini produksi dengan kapasitas produksi tahunan hingga jutaan detektor
  • Fasilitas canggih: Fasilitas 30.000 meter persegi dengan ruang bersih 20.000 meter persegi
Pertanyaan yang Sering Diajukan
Apa itu pencitraan termal inframerah?

Pencitraan termal inframerah memanfaatkan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang objek. Dengan mendeteksi perbedaan radiasi antara objek dan lingkungan latar belakangnya, serta variasi di dalam objek itu sendiri, gambar termal inframerah menampilkan fluktuasi radiasi yang mengungkapkan karakteristik pemandangan.

Apa saja aplikasi pencitraan termal inframerah?

Pengukuran suhu dan pencitraan segala cuaca merupakan dua fungsi mendasar dari teknologi pencitraan termal inframerah. Produk yang dikembangkan menggunakan teknologi ini banyak digunakan dalam tenaga listrik, keamanan & pemantauan, manufaktur industri, penelitian ilmiah, pengobatan medis, dan bidang tradisional lainnya.

Bagaimana cara kerja pencitraan termal inframerah?

Di alam, semua objek dengan suhu di atas nol mutlak (-273℃) memancarkan radiasi inframerah. Detektor kamera inframerah mengukur perbedaan suhu antara target dan latar belakangnya, menghasilkan gambar inframerah yang berbeda yang dikenal sebagai gambar termal.

Bagaimana cara kerja detektor inframerah?

Radiasi inframerah yang dipancarkan oleh target memasuki jangkauan sensor detektor termal. Detektor inframerah mengubah sinyal radiasi dengan intensitas bervariasi menjadi sinyal listrik yang sesuai, yang kemudian diperkuat dan diproses untuk membentuk gambar inframerah yang terlihat.

Apa keuntungan detektor inframerah berpendingin?

Detektor bidang fokus inframerah berpendingin beroperasi pada suhu rendah yang disediakan oleh pendingin dewar detektor (DDC). Mereka menawarkan sensitivitas yang unggul, membedakan perbedaan suhu yang lebih halus daripada detektor tak berpendingin. Hal ini memungkinkan deteksi, identifikasi, dan pengenalan objek pada jarak melebihi sepuluh kilometer. Meskipun struktur mereka yang kompleks menghasilkan biaya yang lebih tinggi dibandingkan dengan detektor tak berpendingin, mereka memberikan kinerja yang luar biasa untuk aplikasi yang menuntut.
