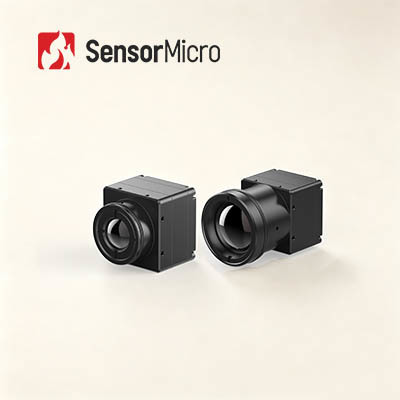

640x512 Resolusi 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model KOIN612G2
Kuantitas min Order 1 potong
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 NETD ≤25mK/F1.0/25℃
Konsumsi Daya 0,65W Rentang Spektral 8~14μm
Pitch Piksel 12μm Kecepatan Bingkai Digital 25/30/50Hz
Menyoroti

Modul Pencitraan Termal Bening Tajam Tanpa Pendingin

,

Modul Pencitraan Termal 8um

,

Inti Kamera Termal SWaP-C LWIR
Tinggalkan pesan
Deskripsi Produk
SWaP-C Modul Pencitraan Termal Jernih Tajam LWIR Tanpa Pendingin 8~14μm
Modul Pencitraan Termal SWaP-C LWIR 640x512 12 μm Tanpa Pendingin
Inti pencitraan termal COIN612G2 memanfaatkan resolusi 640 × 512, pitch piksel 12μm ApexCore susunan bidang fokus inframerah mikrobolometer tingkat wafer ApexCore, ditambah dengan sirkuit pemrosesan sinyal khusus dan algoritme peningkatan gambar multi-tahap untuk mewujudkan perbedaan suhu setara kebisingan (NETD) yang khas sebesar ≤25mK, memungkinkan identifikasi gradien termal halus yang andal. Lapisan komunikasi perangkat keras mematuhi protokol bus serial yang diadopsi secara luas, sementara modul output video multi-saluran mendukung format transmisi USB 2.0, DVP, LVDS, dan BT.656.
Operator dan integrator dapat memilih spektrum penuh lensa obyektif inframerah yang cocok untuk memenuhi kebutuhan optik di seluruh inspeksi industri, pengawasan keamanan, observasi lapangan, dan sistem penginderaan AIoT. Ekstraksi hotspot real-time dan keluaran bingkai termal dengan ketelitian tinggi meminimalkan pekerjaan adaptasi algoritmik dan perangkat keras dalam pengembangan sekunder, memposisikan COIN612G2 sebagai unit integrasi termal siap pakai yang berfungsi penuh dan hemat biaya.
Fitur Utama
Subsistem Pencitraan Berfitur Lengkap dan Hemat Biaya
Detektor ApexCore tingkat wafer menghasilkan ≤25mK NETD; gabungan FPA dan tumpukan algoritme menekan noise gambar dan meningkatkan kontras target
Faktor Bentuk Minimal, Disipasi Daya Rendah
Ukuran: 25.4mm × 25.4mm × 15.7mm; berat: 15±1g; konsumsi daya tipikal 0,65w
Perangkat Keras Modular untuk Integrasi yang Efisien
Sistem pemasangan lensa modular dengan beberapa pilihan panjang fokus; keluaran video digital multi-standar; data piksel RAW/YUV yang dapat dikonfigurasi dengan antarmuka kontrol serial
Spesifikasi Produk
Model KOIN612G2
Indikator Detektor IR
Bahan Sensitif Suara
Resolusi 640×512
Ukuran Piksel 12μm
Respon Spektral 8μm ~ 14μm
NETD yang khas ≤25mK/F1.0/25℃
Pemrosesan Gambar
Kecepatan Bingkai Digital 25/30/50Hz
Waktu Mulai 6 detik
Video Analog PAL/NTSC
Video Digital MENTAH/YUV422
Algoritma Gambar Koreksi Ketidakseragaman (NUC)
Pengurangan Kebisingan 3D (3DNR)
Peredam Kebisingan 2D (DNS)
Kompresi Rentang Dinamis (DRC)
Peningkatan Tepi (EE)
Tampilan Gambar 10 Jenis (Putih Panas/Lava/Besi Merah/Besi Panas/Medis/Arktik/Pelangi 1/Pelangi 2/Warna/Hitam Panas)
Perangkat Lunak PC
Perangkat Lunak ICC Kontrol Modul & Tampilan Video
Listrik
Antarmuka Eksternal Standar 50pin: DF40C-50DP-0.4V(51), (HRS,Pria)
Papan Ekstensi USB3.0/USB2.0/VPC/USB2.0&VPC
Antarmuka Komunikasi TTL-232/USB2.0
Antarmuka Video Digital DVP8/DVP16/USB2.0/BT.656/LVDS
Tegangan Pasokan 4,5~5,5V
Konsumsi Daya Khas 0,65W
Mekanis
Ukuran Inti Telanjang (mm) 25,4×25,4×15,7
Berat Inti Telanjang (g) 15±1 gram
Kemampuan Beradaptasi Lingkungan
Suhu Operasional -40℃~+70℃
Suhu Penyimpanan -45℃~+85℃
Kelembaban 5%~95%, tanpa kondensasi
Getaran 5,35grms, Getaran Acak, 3 sumbu
Dampak Setengah Gelombang Sinus, 40g/11ms, Arah Dampak Sumbu X, 3 kali
Sertifikasi ROHS2.0/REACH
Lensa Optik
Lensa Optik Fokus Tetap Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Tingkat Perlindungan IP67 (Lensa Depan)
Aplikasi Industri
Modul pencitraan termal COIN612G2 diterapkan pada bidang Termografi, Pemantauan Keamanan, Muatan UAV, Robot, Perangkat Keras Cerdas, ADAS, Pemadam Kebakaran & Penyelamatan.
Termografi
Keamanan & Pemantauan
Pemadam Kebakaran & Penyelamatan
Muatan UAV
Visi Pribadi
ADAS
AIoT
Aplikasi Lainnya
Layanan yang Disesuaikan
  • Kustomisasi Produk:Sesuaikan konfigurasi dan sesuaikan algoritme untuk memenuhi kebutuhan spesifik industri
  • Dukungan & Pelatihan Teknis di Tempat:Memberikan pelanggan inti pengaturan sistem langsung dan pelatihan operasional
  • Inovasi Bersama untuk Produk & Pasar Baru:Berkolaborasi dengan pelanggan untuk bersama-sama mengembangkan solusi aplikasi inframerah yang inovatif
Pertanyaan yang Sering Diajukan
Di industri manakah detektor inframerah/inti kamera termal dapat digunakan?
Detektor inframerah/inti kamera termal kami banyak digunakan di banyak industri seperti:
  • Termografi:Pemeliharaan Daya, Visi Mesin, HVAC Gedung, Petrokimia Metalurgi, Pemeliharaan Prediktif, Pencegahan Epidemi
  • Keamanan & Pemantauan:Kota Aman, Pemantauan Infrastruktur, Keamanan Perbatasan, Pelayaran Maritim, Keamanan Tambang
  • Pemadam Kebakaran & Penyelamatan:Pencegahan Kebakaran Hutan, Pencegahan Kebakaran, Pencarian & Penyelamatan
  • Muatan UAV:Inspeksi Peralatan, Penegakan & Penyelamatan, Aplikasi Pemadam Kebakaran, Observasi Hewan
  • Visi Pribadi:Rekreasi Luar Ruangan, Observasi Hewan, Patroli Penegakan
  • ADAS:Mengemudi Otonom, Sistem Asisten Pengemudi Tingkat Lanjut, Kendaraan Khusus
  • AIoT:Rumah Pintar, Perangkat Keras Cerdas, Perawatan Cerdas, Robot
  • Yang lain:Sistem Penglihatan Penerbangan yang Ditingkatkan, Deteksi Gas, Pertanian & Penggembalaan, Penelitian Ilmiah
