Modul Termal MCT MWIR Berpendingin 15µm 640x512 Dengan Rakitan Pendingin Dewar Terintegrasi
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | EYAS615A |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 640x512 / 15μm | pendingin krio | RS058 |
|---|---|---|---|
| NETD | ≤17mk | Rentang spektral | 3,7~4,8μm |
| Ukuran | 147x58.5x71mm | Berat | ≤680g |
| Menyoroti | Modul Termal Berpendingin MWIR 15uM,Modul Termal Berpendingin Bahan MCT,Modul Kamera Pendingin Perakitan Dewar |
||
Deskripsi Produk

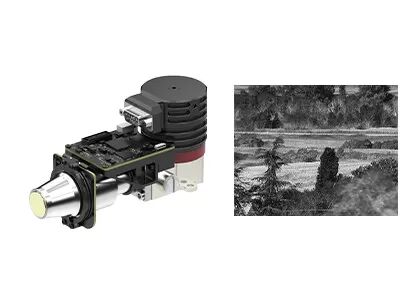

15μm 640x512 MCT MWIR Cooled Thermal Module dengan Dewar Cooler Assembly terintegrasi
Deskripsi Produk
EYAS series cooled AD modules memiliki fungsi pre-amplifier untuk mengkonversi sinyal analog dari detektor IR cooled menjadi output video stream digital.Ini tersedia dengan format resolusi yang berbeda dan pita gelombang yang berbeda. EYAS615A adalah anggota keluarga EYAS dengan detektor 640x512 / 15μm MWIR didinginkan dan RS058 cryocooler terintegrasi.
Dengan modul AD dingin seri EYAS, mudah bagi pelanggan OEM untuk melakukan tes penerimaan cepat pada detektor inframerah,Memulai pengembangan sekunder yang cepat dan memperpendek periode pengembangan modul dan produk lengkap berdasarkan detektor inframerah yang didinginkan.
Kami mengkhususkan diri dalam desain, manufaktur, penjualan dan pemasaran detektor pencitraan termal dan modul inframerah.Kami dapat menyediakan pelanggan kami berbagai solusi pencitraan termal inframerah yang memperpendek waktu pengembangan sekunder dan sangat mengurangi biaya bagi pelanggan.
Fitur Utama
- Resolusi detektor: 640x512 / 15μm
- Material detektor: MCT / HgCdTe
- Cryocooler: RS058
- frame rate: 1 ~ 120Hz disesuaikan
- Ukuran: 147 × 58.5 × 71mm
- Berat: ≤680g
- Mudah dikembangkan & terintegrasi
Spesifikasi Produk
| Model | EYAS615A |
| Kinerja detektor IR | |
| Resolusi | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS058 |
| Jangkauan Spektral | 3.7μm ∙ 4.8μm MW |
| Waktu pendinginan (25°C) | ≤6 menit |
| NETD optimal (20°C) | ≤ 17mK |
| Mode Kerja | |
| Tingkat frame | 1~120Hz Disesuaikan |
| Mode Kerja | Potret; Mode Integrasi ITR/IWR; Mode Windows; Anti-Blooming |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | QSH 60 pin |
| Video Digital | Cameralink: Output 16bit Raw Data |
| Sync eksternal | CC1: INT/Frame Eksternal Sync; CC2: MC Eksternal Sync |
| Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-; 9600bps |
| Sumber Daya | Panel Pencitraan 1 Saluran: 5V 1 Saluran Cryocooler: 24V |
| Konsumsi Daya yang Stabil | 7W |
| Dimensi (mm) | 147×58.5×71 |
| Berat badan | ≤ 680 g |
| Suhu Kerja | -40°C ~ +60°C |
| Magnitudo getaran | Getaran: GJB Pengangkutan Berkecepatan Tinggi yang dipasang pada kendaraan Shock: Gelombang setengah sinus, 40g 11 ms, 3 sumbu 6 arah 3 kali masing-masing |
Aplikasi Industri
Modul pencitraan termal EYAS615A banyak digunakan di banyak bidang seperti Sistem Pemantauan Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Berbilang Sensor dll.
Jalur Detektor InfraMerah Kami
Pertanyaan Umum
1Apa sensitivitas termal?
Sensitivitas termal, juga disebut NETD (Noise Equivalent Temperature Difference), adalah parameter kunci untuk mengevaluasi gelombang menengah (MWIR) dan gelombang panjang (LWIR) kamera pencitraan termal.Hal ini secara langsung terkait dengan kejelasan diukur oleh thermal imagerIni adalah nilai numerik yang mewakili rasio sinyal ke kebisingan dari perbedaan suhu dan diukur dalam milliKelvins (mK).semakin tinggi sensitivitas dan semakin jelas gambar.
2. Apa aplikasi pencitraan termal?
Pengukuran suhu dan pencitraan semua cuaca adalah dua fungsi dasar teknologi pencitraan termal inframerah.Produk yang dikembangkan berdasarkan kedua teknologi ini banyak digunakan dalam keamanan & pemantauan, UAV muatan, inspeksi industri, pemadam kebakaran, pemeliharaan prediktif, ADAS, pencegahan epidemi, AIoT dll
