Modul Kamera Berpendingin OEM Dengan MWIR MCT 1280x1024 12um Detektor Inframerah
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Resolusi | 1280x1024 | Pitch Piksel | 12μm |
|---|---|---|---|
| bersih | 20mK | Rentang spektral | 3,7~4,8μm MW |
| Ukuran | 149x58.5x71mm | Kecepatan bingkai | 1 ~ 100Hz Dapat Disesuaikan |
| Cahaya Tinggi | Modul Kamera Berpendingin OEM,Modul Kamera Didinginkan Detektor Inframerah 12um,Modul Kamera Berpendingin Detektor MWIR |
||
Deskripsi Produk

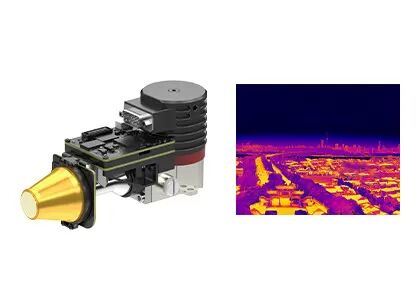

Modul Kamera Berpendingin OEM Dengan MWIR MCT 1280x1024 12um Detektor Inframerah
EYAS1212 Modul Termal Definisi Tinggi
Resolusi Tinggi 1280x1024 / 12μm MCT MWIR Cooled Infrared Module dengan Proximity Board
Deskripsi Produk
EYAS1212 adalah modul inframerah berpendingin analog-digital resolusi tinggi berdasarkan format 1280x1024 IR FPA pitch 12μm.
Modul AD ini mencakup papan proximity yang menyediakan pengaturan waktu FPA, dan catu daya sensitif.Selain itu, antarmuka Camera Link mengeluarkan data mentah 16bit yang sangat menyederhanakan integrasi detektor ke sistem.
Oleh karena itu, modul EYAS1212 AD memudahkan pelanggan OEM untuk melakukan uji penerimaan cepat pada detektor inframerah berpendingin GST C1212M 1280x1024@12μm, memulai pengembangan sekunder yang cepat dan mempersingkat periode pengembangan modul inframerah berpendingin atau kamera atau sistem termal inframerah lengkap berdasarkan berpendingin detektor inframerah.
Dilengkapi dengan sirkuit pemrosesan sinyal berkinerja tinggi, modul AD berpendingin seri EYAS berlaku untuk semua detektor inframerah berpendingin MCT&T2SL oleh GST.
Fitur utama
Detektor Inframerah Didinginkan Kinerja Tinggi
• Sensitivitas termal tinggi dengan NETD＜18mk . terbaik
Mudah Dikembangkan & Diintegrasikan
• Antarmuka Cameralink mengeluarkan data mentah 16bit, kontrol port serial
• Struktur terintegrasi yang memiliki dimensi yang konsisten dengan detektor
Tangkap Target Bergerak Kecepatan Tinggi
• Frekuensi bingkai keluaran dapat disesuaikan pada 1~100Hz
Spesifikasi Produk
| Model | EYAS1212 |
| Kinerja Detektor IR | |
| Resolusi | 1280x1024 |
| Pitch Piksel | 12μm |
| pendingin krio | RS058F |
| Rentang Spektral | 3,7μm～4,8μm MW |
| Waktu Pendinginan (25 °C) | 6 menit |
| NETD Optimal (20 °C) | 20mK |
| Mode kerja | |
| Kecepatan Bingkai | 1 ~ 100Hz Dapat Disesuaikan |
| Mode kerja | Foto;Mode Integrasi ITR/IWR;Modus Windows;Anti-mekar |
| Spesifikasi Listrik | |
| Antarmuka Eksternal Standar | QSH 60pin |
| Video Digital | Tautan Kamera: Keluarkan Data Mentah 16bit |
| Sinkronisasi Eksternal | CC1: INT/Bingkai Sinkronisasi Eksternal;CC2: Sinkronisasi Eksternal MC |
| Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-;9600bps |
| Sumber Daya listrik | 1 Panel Pencitraan Saluran: 5V 1 Saluran Cryocooler: 24V |
| Konsumsi Daya Stabil | 9W |
| Dimensi (mm) | 149×58.5×71 |
| Bobot | 680g |
| Suhu kerja | -40 °C ~ +60 °C |
| Besaran Getaran | Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB Guncangan: Gelombang Setengah sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali |
Aplikasi Industri
Modul pencitraan termal EYAS1212 banyak digunakan di banyak bidang seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
Keuntungan kita
FAQ
1. Apa itu sensitivitas termal?
Sensitivitas Termal, juga disebut NETD (Noise Equivalent Temperature Difference), adalah parameter kunci untuk mengevaluasi kamera pencitraan termal gelombang menengah (MWIR) dan gelombang panjang (LWIR).Ini terkait langsung dengan kejelasan yang diukur oleh pencitra termal.Ini adalah nilai numerik yang mewakili rasio signal-to-noise dari perbedaan suhu dan diukur dalam miliKelvin (mK).Semakin kecil nilai sensitivitas termal, semakin tinggi sensitivitas dan semakin jelas gambar.
2. Apa aplikasi dari pencitraan termal?
Pengukuran suhu dan pencitraan segala cuaca adalah dua fungsi dasar teknologi pencitraan termal inframerah.Produk yang dikembangkan berdasarkan kedua teknologi ini banyak digunakan dalam keamanan & pemantauan, muatan UAV, inspeksi industri, pemadam kebakaran, pemeliharaan prediktif, ADAS, pencegahan epidemi, AIoT, dll.
3. Apa itu detektor MCT/HgCdTe?
MCT, juga disebut HgCdTe, mengacu pada Mercury-Cadmium-Tellurid yang merupakan senyawa kimia dari cadmium telluride (CdTe) dan merkuri telluride (HgTe) dan bahan umum di fotodetektor.Detektor MCT/ HgCdTe adalah detektor fotokonduktif yang beroperasi pada lingkungan kriogenik dan dapat mendeteksi radiasi infra merah.Ini lebih sensitif daripada sensor termal.
