Modul Pencitraan Termal Drone 640x512 12μM Dengan Termografi Industri

Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model iTL612/R
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi 640x512 Konsumsi daya 0,7W
Rentang spektral 8~14μm Pitch Piksel 12μm
NETD biasa 40mK Kecepatan bingkai 30Hz
Cahaya Tinggi

Modul Pencitraan Termal Drone 640x512

,

Modul Pencitraan Termal Industri 12uM

,

Inti Kamera Termografi Lwir

Tinggalkan pesan
Deskripsi Produk
Modul Pencitraan Termal TWIN612



Modul Pencitraan Termal 640x512 12μm untuk Drone dengan Termografi Industri



Deskripsi Produk


Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah paket tingkat wafer (WLP) 640x512 / 12μm.Ini adalah modul pencitraan termal radiometrik LWIR tanpa pendingin untuk drone dengan rentang spektral dari 8 hingga 14μm.

Fitur modul kamera termal iTL612 dalam penyajian gambar yang tajam dan tajam, ukuran yang ringkas dan biaya yang rendah.Berorientasi untuk SWAP yang dioptimalkan sepenuhnya, modul termal tanpa pendingin iTL612R memberikan solusi andal untuk integrasi sistem inframerah dengan ruang terbatas.Strukturnya yang ringkas telah mencapai level teratas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20℃~550 untuk pengukuran suhu industri.

Modul termal iTL612 dikembangkan secara khusus untuk bidang Pemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keselamatan Perkotaan, dll.


Fitur utama


Desain Ringkas & Ringan
• Ukuran: 21mm×22.3mm×27.3mm (dengan lensa 9.1mm)
• Berat: 20.8g±1.5g (dengan lensa 9.1mm)
• Konsumsi daya rendah serendah 0,7W

Gambar Jelas & Radiometri Akurat
• Algoritme proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isoterm

Berbagai Antarmuka untuk Integrasi yang Mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial


Spesifikasi Produk



Model iTL612/R
Kinerja Detektor IR
Bahan Sensitif Vanadium Oksida
Resolusi 640 × 512
Ukuran Piksel 12μm
Rentang Spektral 8~14μm
NETD biasa 40mk
Pengolahan citra
Tingkat Bingkai 30Hz
Waktu mulai 5 detik
Video Digital RAW/YUV/BT656
Algoritma Gambar Koreksi Ketidakseragaman (NUC)
Pengurangan Kebisingan 3D (3DNR)
De-noise (DNS)
Kompresi Rentang Dinamis (DRC)
Peningkatan Tepi (EE)
Tampilan Gambar Hitam Panas/Putih Panas/Warna Semu
Perangkat Lunak PC
Perangkat Lunak ICC Kontrol Modul & Tampilan Video
spesifikasi elektrik
Antarmuka Eksternal Standar 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Pria)
Papan Ekspansi USB Tipe-C
Antarmuka Komunikasi RS232-TTL/USB2.0
Antarmuka Video Digital CMOS8/USB2.0
Tegangan Pasokan 3.3V ± 0.1V VDC
Konsumsi Daya Khas 0,7W
Pengukuran suhu
Kisaran Suhu Operasi -10 °C~+50 °C
Rentang Pengukuran Suhu -20 °C~+150 °C, 0 °C~550 °C;Mendukung Kustomisasi dan Ekspansi
Akurasi Pengukuran Suhu Lebih besar dari ±3°C atau ±3% (@23℃±3℃)
Pengukuran Suhu Daerah Mendukung Nilai Maksimum, Minimum, dan Rata-rata dari Suhu Regional Keluaran
SDK Mendukung Windows/Linux/LENGAN;Mencapai Analisis dan Konversi Streaming Video dari Abu-abu ke Suhu
Karakter fisik
Ukuran (mm) 21×22.3×27,3 (Dengan Lensa 9.1mm)
Bobot 20.8g±1.5g (Dengan Lensa 9.1mm)
Adaptasi Lingkungan
Suhu Operasional -40 °C~+70 °C
Suhu Penyimpanan -45 °C~+85 °C
Kelembaban 5% ~ 95%, Non-kondensasi
Getaran 5.35 gram, 3 Sumbu
Terkejut Gelombang setengah sinus, 40g/11ms, 3 Sumbu 6 Arah
Sertifikat ROHS2.0/REACH
Optik
Lensa Opsional Fokus Tetap Athermal: 9.1mm



Aplikasi Industri


Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat yang dapat dikenakan sehingga banyak digunakan di bidangPemeliharaan Prediktif, Inspeksi Fotovoltaik, Perlindungan Lingkungan, Penelitian Ilmiah, Fotografi Udara, Investigasi Polisi, Bantuan & Penyelamatan, Pencegahan Kebakaran Hutan, Keselamatan Perkotaan, dll.

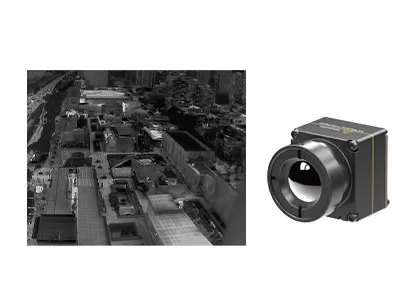

Modul Pencitraan Termal Drone 640x512 12μM Dengan Termografi Industri 0


Solusi Pencitraan Termal Tanpa Pendingin



Modul Pencitraan Termal Drone 640x512 12μM Dengan Termografi Industri 1



FAQ



1.Apa itu termografi inframerah?

Termografi adalah teknologi metode diagnostik non-invasif yang baru dan efektif berdasarkan deteksi suhu permukaan objek.Radiasi inframerah (IR) yang dipancarkan dari suatu objek direkam dan divisualisasikan dalam bentuk peta distribusi suhu.



2. Termografi inframerah dapat digunakan untuk apa?

Citra termal inframerah dapat digunakan untuk melakukan inspeksi rumah, menentukan cacat struktural, kesalahan listrik, kesalahan mekanis, perubahan fisiologis pada manusia & hewan, dan banyak lagi.



3. Apa keuntungan dari termografi inframerah?

Untuk uji non-destruktif, pengujiannya mudah dan responsnya cepat tanpa kerusakan, yang menghasilkan penghematan biaya, meningkatkan efisiensi kerja, mengurangi penyusutan tenaga kerja dan peralatan.

Untuk termografi medis, sangat efisien untuk menemukan masalah tersembunyi dalam tubuh manusia, 100% aman tanpa radiasi dan rasa sakit, yang merupakan alat yang ideal untuk pemeriksaan kesehatan dini.
