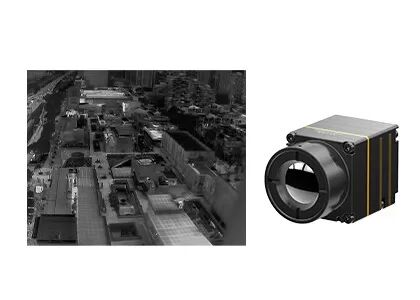

9.1mm 30Hz LWIR 640x512 12μm Infrared Camera Module Untuk Drone

  • 9.1mm 30Hz LWIR 640x512 12μm Infrared Camera Module For Drones
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model iTL612/R
Kuantitas min Order 1 buah
Harga negotiable
Syarat-syarat pembayaran L/C,T/T
Detail produk
Resolusi 640x512 Konsumsi Daya 0,7W
Rentang Spektral 8~14μm Pitch Piksel 12μm
NETD yang khas ≤40mK Kecepatan Bingkai 30Hz
Menyoroti

Modul Kamera Inframerah 12uM

,

Modul Kamera Inframerah LWIR 30Hz

,

Inti Kamera Termal 9.1mm
Tinggalkan pesan
Deskripsi Produk
TWIN612 Modul Pencitraan Termal


9.1mm 30Hz LWIR 640x512 12μm Infrared Camera Module untuk Drone


Deskripsi Produk


Inti kamera inframerah iTL612R mengintegrasikan detektor termal inframerah paket wafer level (WLP) 640x512 / 12μm.Ini adalah modul pencitraan termal radiometrik LWIR yang tidak didinginkan untuk drone dengan rentang spektral dari 8 hingga 14μm.

Modul kamera termal iTL612 memiliki presentasi gambar yang tajam dan tajam, ukuran kompak dan biaya rendah.Modul termal tidak didinginkan iTL612R memberikan solusi yang dapat diandalkan untuk integrasi sistem inframerah dengan ruang terbatasStruktur kompaknya telah mencapai tingkat atas dari modul spesifikasi yang sama.Ini juga memiliki fungsi termografi opsional dengan rentang pengukuran dari -20 °C ~ 550 °C untuk pengukuran suhu industri.

Modul termal iTL612 dikembangkan khusus untuk bidang pemeliharaan prediktif, inspeksi fotovoltaik, perlindungan lingkungan, penelitian ilmiah, fotografi udara,Penyelidikan Polisi, Bantuan dan Penyelamatan, Pencegahan Kebakaran Hutan, Keamanan Perkotaan dll.


Fitur Utama


Desain Kompak & Ringan
• Ukuran: 21mm × 22,3mm × 27,3mm (dengan lensa 9,1mm)
• Berat: 20,8g±1,5g (dengan lensa 9,1mm)
• Konsumsi daya rendah hingga 0,7W

Gambar yang Jelas & Radiometri yang Tepat
• Algoritma proses gambar baru: NUC/3DNR/DNS/DRC/EE
• Mendukung Windows/Linux/ARM SDK
• Mendukung pengukuran suhu regional, titik & isotherm

Berbagai antarmuka untuk integrasi mudah
• Antarmuka DVP/LVDS/USB2.0, output data gambar RAW/YUV, kontrol port serial


Spesifikasi Produk


Model ITL612/R
Kinerja detektor IR
Bahan yang sensitif Vanadium oxide
Resolusi 640×512
Ukuran piksel 12 μm
Jangkauan Spektral 8 ~ 14 μm
NETD yang khas ≤ 40mk
Pengolahan Gambar
Tingkat frame 30Hz
Waktu Mulai 5s
Video Digital RAW/YUV/BT656
Algoritma Gambar Koreksi Ketidaksamaan (NUC)
Pengurangan Kebisingan 3D (3DNR)
De-noise (DNS)
Kompresi Jangkauan Dinamis (DRC)
Peningkatan Edge (EE)
Tampilan gambar Hitam Panas / Putih Panas / Warna Palsu
Perangkat Lunak PC
Perangkat Lunak ICC Modul Kontrol & Tampilan Video
Spesifikasi Listrik
Antarmuka eksternal standar 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Pria)
Papan Ekspansi USB Tipe-C
Antarmuka Komunikasi RS232-TTL/USB2.0
Digital Video Interface CMOS8/USB2.0
Tegangan Pasokan 3.3V±0,1V VDC
Konsumsi Listrik Tipikal 0.7W
Pengukuran Suhu
Jangkauan suhu operasi -10°C~+50°C
Jangkauan Pengukuran Suhu -20°C~+150°C, 0°C~550°C; Dukungan kustomisasi dan ekspansi
Keakuratan Pengukuran Suhu Lebih besar dari ±3°C atau ±3% (@23°C±3°C)
Pengukuran suhu regional Dukungan Nilai maksimum, minimum dan rata-rata suhu daerah output
SDK Mendukung Windows/Linux/ARM; Mencapai Analisis Aliran Video dan Konversi dari Gray ke Suhu
Karakteristik Fisik
Ukuran (mm) 21×22.3×27.3 (Dengan Lensa 9.1mm)
Berat badan 20.8g±1.5g (Dengan Lensa 9.1mm)
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, Tidak kondensasi
Getaran 5.35 gram, 3 sumbu
Kejutan Gelombang setengah sinus, 40g / 11ms, 3 Axis 6 Arah
Sertifikat RoHS2.0/REACH
Optik
Lensa Opsional Fokus tetap Athermal: 9.1mm


Aplikasi Industri


Modul pencitraan termal iTL612/R dapat diintegrasikan ke dalam muatan UAV dan perangkat portabel sehingga digunakan secara luas di bidangPemeliharaan prediktif, inspeksi fotovoltaik, perlindungan lingkungan, penelitian ilmiah, fotografi udara, penyelidikan polisi, bantuan dan penyelamatan, pencegahan kebakaran hutan, keamanan perkotaan dll..
9.1mm 30Hz LWIR 640x512 12μm Infrared Camera Module Untuk Drone 0


Layanan yang Disesuaikan



Kustomisasi produk: Sesuaikan konfigurasi dan sesuaikan algoritma untuk memenuhi persyaratan khusus industri

Dukungan dan Pelatihan Teknis di Lokasi: Memberikan pelanggan inti dengan pengaturan sistem langsung dan pelatihan operasional

Inovasi Bersama untuk Produk & Pasar Baru: Bekerja sama dengan pelanggan untuk mengembangkan solusi aplikasi inframerah inovatif


Pertanyaan Umum


1Apa itu pencitraan termal inframerah?

Pencitraan termal inframerah adalah jenis metode yang memanfaatkan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang objek.Menurut perbedaan radiasi antara objek dan lingkungan latar belakang dan perbedaan radiasi dari setiap bagian dari objek itu sendiri, gambar termal inframerah dapat menunjukkan fluktuasi radiasi dari setiap bagian adegan, sehingga menunjukkan karakteristik adegan.


2. Apa keuntungan dari pencitraan termal inframerah?

---Lihat melalui kegelapan total

---Identifikasi dengan penyamaran

--- Deteksi jarak jauh

--- Deteksi distribusi panas

--- Pengukuran suhu tanpa kontak

--- Kesadaran tentang pekerjaan

---Dan seterusnya


3. Apa aplikasi pencitraan termal inframerah?

Pengukuran suhu dan pencitraan semua cuaca adalah dua fungsi dasar dari teknologi pencitraan termal inframerah.keamanan & pemantauan, manufaktur industri, penelitian ilmiah, perawatan medis dan bidang tradisional lainnya.
