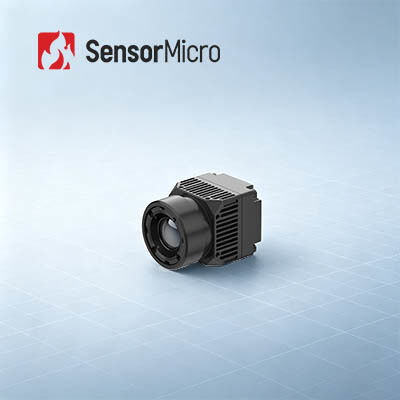

Modul Pencitraan Termal Tanpa Pendingin Termografi Tanpa Kontak dengan Resolusi 640x512 dan Pitch Piksel 8µm untuk Akurasi ±0.5°C

  • Non Contact Thermography Uncooled Thermal Imaging Module with 640x512 Resolution and 8μm Pixel Pitch for ±0.5°C Accuracy
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi RoHS2.0; Reach
Nomor model iHA608W
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 Konsumsi Daya 0,6W
Rentang Spektral 8~14μm Pitch Piksel 8μm
NETD yang khas ≤30mK Kecepatan Bingkai 25Hz
Menyoroti

Modul Pencitraan Termal 17um

,

Modul Pencitraan Termal Tidak Dingin 384x288

,

Inti Kamera Termal Tanpa Kontak
Tinggalkan pesan
Deskripsi Produk
Modul Pencitraan Termal Tanpa Pendingin Termografi Kontak Non 640x512 8µm
Tinjauan Produk

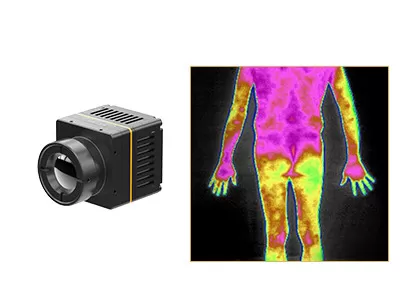

iHA608W adalah inti kamera inframerah tanpa pendingin yang memanfaatkan detektor inframerah ApexCore 640×512, pitch piksel 8µm, yang dioptimalkan untuk termometri non-kontak. Modul ini mencapai akurasi pengukuran ±0,5°C. Algoritma pemrosesan gambar khusus medis yang diterapkan meningkatkan kualitas gambar termal, mewujudkan representasi visual distribusi suhu objek dan memberikan keluaran pengukuran suhu kuantitatif yang stabil. Berkat pitch piksel 8µm, modul ini mencapai dimensi mekanis yang diminimalkan. Antarmuka sinyal video Tipe-C dan komunikasi data USB2.0 diimplementasikan untuk integrasi sistem. Domain aplikasi target meliputi peralatan diagnosis medis, sistem penyaringan kesehatan populasi, dan sistem pemantauan suhu ternak.

Fitur Utama
  • Termometri Presisi Tinggi dan Pencitraan Termal Medis yang Dioptimalkan
    • Algoritma yang disetel untuk pengukuran suhu tubuh non-kontak; akurasi pengukuran hingga ±0,5°C
    • Rakitan optik spesifikasi medis dan algoritma gambar khusus meningkatkan definisi gambar termal
  • Properti Mekanis yang Diminimalkan untuk Integrasi Tertanam
    • Mengadopsi detektor inframerah tanpa pendingin ApexCore 8µm untuk mewujudkan desain struktural yang ringkas
    • Dimensi luar: 21×21×31,5 mm; berat modul: 25±2 g, berlaku untuk sistem tertanam yang ringkas
  • Antarmuka Lengkap & Dukungan Pengembangan Perangkat Lunak
    • Antarmuka keluaran video Tipe-C dan komunikasi USB2.0 terintegrasi untuk penyematan sistem
    • Paket SDK disediakan untuk Windows, Android, dan Linux untuk memfasilitasi pengembangan sekunder
Spesifikasi Produk
Model iHA608W
Indikator Detektor IR
Bahan Sensitif VOx
Resolusi 640×512
Ukuran Piksel 8µm
Respons Spektral 8µm ~ 14µm
NETD Khas ≤30mK
Pemrosesan Gambar
Laju Bingkai Digital 25Hz
Waktu Mulai ≤6s
Video Digital RAW/YUV/TMP
Algoritma Gambar NUC/3DNR/DNS/DRC/EE
Tampilan Gambar Medis/Warna Semu
Perangkat Lunak PC
Perangkat Lunak Komputer Kontrol Modul & Tampilan Video
Pengukuran Suhu
Suhu Operasi 10°C~+50°C
Rentang Pengukuran Suhu 32°C~+42°C
Akurasi Pengukuran Suhu ≤±0,5°C (setelah pemanasan 2 menit, ambien 23±3°C, target 32-42°C)
Jarak Pengukuran 0,5m-5 m; mendukung pengukuran suhu multi-jarak melalui SDK
SDK Mendukung SDK Windows/Android/Linux, Mewujudkan Analisis Aliran Video, Kontrol Modul, Pengukuran Suhu Array Komprehensif, Pencitraan Suhu, Pengaturan Jendela Suhu, Integrasi Ganda
Listrik
Antarmuka Eksternal Standar USB(TYPE-C)
Antarmuka Komunikasi USB
Antarmuka Video Digital USB2.0
Tegangan Pasokan 5V±0,5
Konsumsi Daya Khas 0,6W
Lensa Optik
Panjang Fokus 4mm
Jenis Lensa Fokus Tetap Atermal
F/# 1
FOV(H×V) 69,2°×55,4°
Mekanis
Ukuran (termasuk lensa) 21mm×21mm×31,5mm (termasuk lensa 4mm)
Berat (termasuk lensa) 25g±2 (termasuk lensa 4mm)
Adaptabilitas Lingkungan
Suhu Operasi -10°C~+50°C
Suhu Penyimpanan -45°C~+85°C
Kelembaban 5%~95%, non-kondensasi
Getaran 5,35grms, Getaran Acak, 3-sumbu
Benturan Gelombang Setengah Sinus, 40g/11ms, Arah Benturan, 3 Sumbu, 6 Arah
ESD 6kV pelepasan kontak; 8kV pelepasan udara
Sertifikasi
Sertifikasi Lingkungan ROHS2.0/REACH
Aplikasi Industri

Modul termal iHA608W diharapkan digunakan secara luas di bidang Penyaringan Penyakit, Fisioterapi Pengobatan Tradisional Tiongkok, Pemeriksaan Kesehatan, Rehabilitasi, dll. saat ini dan di masa mendatang.

Layanan Standar
  • Dokumentasi Lengkap: Manual produk, panduan penyiapan, dan referensi pemilihan. Mulai tanpa menebak-nebak.
  • Bantuan Pengembangan & Pengujian: Pengujian Terintegrasi Sampel, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
  • Perangkat Pengembang Tingkat Lanjut: SDK, API, algoritma, dan alat debugging untuk integrasi mendalam.
  • Dukungan Teknis Jarak Jauh: Dukungan 24/7--respons cepat dan resolusi tepat waktu untuk masalah kritis.
  • Garansi: Suku cadang asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal.
Pertanyaan yang Sering Diajukan
1. Apa itu pencitraan termal inframerah?

Pencitraan termal inframerah adalah metode penggunaan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang objek, untuk membuat gambar objek tersebut, atau mendapatkan informasi suhu objek, bahkan di lingkungan dengan visibilitas rendah.

2. Bagaimana Cara Kerja Pencitraan Termal Inframerah?

Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif non-kontak dari teknologi inframerah. Sistem ini memfokuskan radiasi inframerah dari pemandangan ke detektor inframerah susunan bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerah. Detektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk gambar inframerah yang dapat diamati oleh mata telanjang.
