Modul Termal Berpendingin MCT MWIR Integrasi Cepat 640x512/15μm
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | GAVIN615B |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Rentang spektral | 3,7~4,8μm MW | Kecepatan Bingkai | 50Hz/100Hz |
| Ukuran | 125x92x67mm | Berat | ≤650g |
| Menyoroti | Integrasi Cepat Modul Termal MWIR,Modul Termal Berpendingin MCT,Modul Kamera Berpendingin MWIR 15uM |
||
Deskripsi Produk

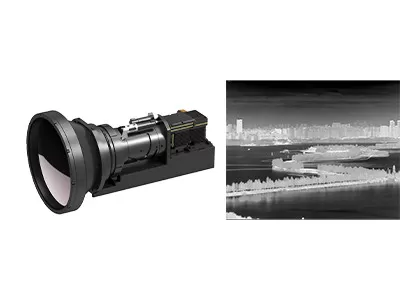

Integrasi cepat 640x512 / 15μM MCT MWIR Modul Termal Dingin ke dalam Drone
Deskripsi Produk
GAVIN615B adalah modul pencitraan termal gelombang tengah yang didinginkan yang dikembangkan oleh SensorMicro.perangkat keras elektronik dan berbagai algoritma pemrosesan gambar juga tertanam sudah untuk menyajikan gambar termal tajam dan jelas.
Dikonfigurasi dengan RS046 cryocooler, GAVIN615B sangat kompak dalam ukuran, ukuran 125x92x67mm dalam dimensi dan berat kurang dari 650g dalam berat.Dengan antarmuka cameralink standar industri, kamera inframerah atau integrator sistem dapat merancang atau mengintegrasikan kamera lengkap mereka sendiri dengan mudah berdasarkan modul pencitraan termal GAVIN615B.
Ini menyediakan berbagai lensa zoom terus menerus bagi pelanggan untuk dipilih: 60 ~ 240mm / F4; 15 ~ 300mm / F4; 21 ~ 420mm / F4; 35 ~ 690mm / F4, yang cocok untuk aplikasi pemantauan jarak jauh.
Fitur Utama
- Sensitivitas Tinggi, NETD≤20mK
- Deteksi jarak jauh
- Frame rate yang dapat disesuaikan
- Integrasi Mudah ke Sistem
Spesifikasi Produk
| Model | GAVIN615B |
| Kinerja detektor IR | |
| Resolusi | 640x512 |
| Pixel Pitch | 15 μm |
| Cryocooler | RS046 |
| Jangkauan Spektral | 3.7μm ∙ 4.8μm MW |
| Waktu pendinginan (20°C) | ≤7 menit |
| NETD (20°C) | ≤ 20mK |
| Pengolahan Gambar | |
| Tingkat frame | 50Hz/100Hz |
| Mode Dimming | Linear/Histogram/campur |
| Digital Zoom | ×1/×2/×4 |
| Arah Gambar | Membalik secara horizontal/vertikal/diagonal |
| Algoritma Gambar | NUC/AGC/IDE |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | J30JZ 25pin |
| Video analog | PAL |
| Video Digital | 16bit RAW/YUV: 16bit DVP/Cameralink Output |
| Sync eksternal | Frame Eksternal Sync: RS422 Level |
| Komunikasi | RS422, 115200bps |
| Sumber Daya | 20 ~ 28VDC |
| Konsumsi Daya yang Stabil | 12W |
| Dimensi (mm) | 125×92×67 |
| Berat badan | ≤ 650 g |
| Suhu Operasi | -40°C ~ +60°C |
| Magnitudo getaran | Getaran: GJB Pengangkutan Berkecepatan Tinggi yang dipasang pada kendaraan Shock: Gelombang setengah sinus, 40g 11 ms, 3 sumbu 6 arah 3 kali masing-masing |
| Lensa optik | |
| Lensa Opsional | Zoom Kontinyu 60 ~ 240mm/F4 15 ~ 300mm/F4 21 ~ 420mm/F4 35 ~ 690mm/F4 |
Aplikasi Industri
Modul kamera inframerah termal GAVIN615B banyak digunakan di banyak bidang seperti Sistem Pemantauan Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Berbilang Sensor dll.
Tentang Kami
SensorMicro adalah produsen dan penyedia layanan detektor inframerah terkemuka di dunia.Hal ini bersedia untuk menyediakan pelanggan di seluruh dunia dengan kinerja tinggi tidak didinginkan dan didinginkan detektor thermal imaging dan berbagi pengalaman aplikasi profesional.
SensorMicro menyediakan detektor inframerah canggih, inti kamera, dan modul dengan format serbaguna dan band gelombang.produk kami terintegrasi dengan mulus ke dalam sistem yang beragam memberikan kekuatan generasi berikutnya pencitraan dan aplikasi sensing di seluruh industri.
SensorDetektor mikro telah banyak digunakan dalam termografi, keamanan dan pengawasan, penglihatan pribadi, produk inframerah otomotif dan konsumen.Kapasitas produksi volume SensorMicro memungkinkannya memenuhi permintaan yang meningkat dari semua pasar yang ada dan berkembang.
Pertanyaan Umum
1Untuk apa cryocooler digunakan?
Cryocoolers adalah mesin yang menjaga sensor sangat dingin sehingga gambar termal dapat diambil pada misi jangka panjang.sensor yang menangkap gambar membutuhkan suhu yang sangat rendah.
2. Apa faktor utama untuk mengukur kualitas Cryocooler?
Umur baterai yang panjang dan operasi yang dapat diandalkan adalah faktor utama untuk mengukur kualitas cryocooler.MTTF (Mean Time to Failures) telah mencapai 10, 000 jam, yang memenuhi persyaratan operasi boot 24*7
3Apa sensitivitas termal?
Sensitivitas termal, juga disebut NETD (Noise Equivalent Temperature Difference), adalah parameter kunci untuk mengevaluasi gelombang menengah (MWIR) dan gelombang panjang (LWIR) kamera pencitraan termal.Hal ini secara langsung terkait dengan kejelasan diukur oleh thermal imagerIni adalah nilai numerik yang mewakili rasio sinyal ke kebisingan dari perbedaan suhu dan diukur dalam milliKelvins (mK).semakin tinggi sensitivitas dan semakin jelas gambar.
