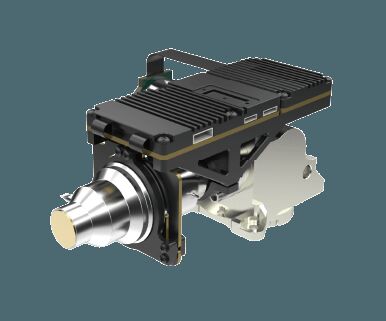

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

  • 640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model GAVIN615B
Kuantitas min Order 1 buah
Harga negotiable
Syarat-syarat pembayaran L/C,T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ukuran 125x92x67mm Berat ≤650g
Resolusi 640x512 / 15μm NETD ≤20mk
Rentang spektral 3,7~4,8μm MW Kecepatan Bingkai 50Hz/100Hz
Menyoroti

640x512 Modul Termal Dingin

,

Modul Termal Dingin 15μm
Tinggalkan pesan
Deskripsi Produk

640x512 / 15μm MCT MWIR Cooled Thermal Module untuk Muatan Multi Sensor

Deskripsi Produk


GAVIN615B adalah modul pencitraan termal gelombang tengah yang didinginkan yang dikembangkan oleh SensorMicro.perangkat keras elektronik dan berbagai algoritma pemrosesan gambar juga tertanam sudah untuk menyajikan gambar termal yang tajam dan jelas.


Dikonfigurasi dengan RS046 cryocooler, GAVIN615B sangat kompak dalam ukuran, ukuran 125x92x67mm dalam dimensi dan berat kurang dari 650g dalam berat.Dengan antarmuka cameralink standar industri, kamera inframerah atau integrator sistem dapat merancang atau mengintegrasikan kamera lengkap mereka sendiri dengan mudah berdasarkan modul pencitraan termal GAVIN615B.


Fitur Utama


- Sensitivitas Tinggi, NETD≤20mK

- Deteksi jarak jauh

- Frame rate yang dapat disesuaikan

- Integrasi Mudah ke Sistem


Spesifikasi Produk


Model GAVIN615B
Kinerja detektor IR
Resolusi 640x512
Pixel Pitch 15 μm
Cryocooler RS046
Jangkauan Spektral 3.7μm ∙ 4.8μm MW
Waktu pendinginan (20°C) ≤7 menit
NETD (20°C) ≤ 20mK
Pengolahan Gambar
Tingkat frame 50Hz/100Hz
Mode Dimming Linear/Histogram/campur
Digital Zoom ×1/×2/×4
Arah Gambar Membalik secara horizontal/vertikal/diagonal
Algoritma Gambar NUC/AGC/IDE
Spesifikasi Listrik
Antarmuka eksternal standar J30JZ 25pin
Video analog PAL
Video Digital 16bit RAW/YUV: 16bit DVP/Cameralink Output
Sync eksternal Frame Eksternal Sync: RS422 Level
Komunikasi RS422, 115200bps
Sumber Daya 20 ~ 28VDC
Konsumsi Daya yang Stabil 12W
Dimensi (mm) 125×92×67
Berat badan ≤ 650 g
Suhu Operasi -40°C ~ +60°C
Magnitudo getaran Getaran: GJB Pengangkutan Berkecepatan Tinggi yang dipasang pada kendaraan
Shock: Gelombang setengah sinus, 40g 11 ms, 3 sumbu 6 arah 3 kali masing-masing
Lensa optik
Lensa Opsional Zoom Kontinyu
60 ~ 240mm/F4
15 ~ 300mm/F4
21 ~ 420mm/F4
35 ~ 690mm/F4


Aplikasi Industri


Modul kamera inframerah termal GAVIN615B banyak digunakan di banyak bidang seperti Sistem Pemantauan Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Berbilang Sensor dll.


640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload 0


Layanan Standar


Dokumen lengkap: Manual produk, panduan pengaturan, dan referensi pilihan.

Bantuan Pengembangan dan Pengujian: Pengujian Terpadu Sampel, evaluasi kinerja, dan verifikasi parameter dibuat mudah.

Advanced Developer Toolkit: SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.

Dukungan Teknis Jauh: Dukungan 24/7  Tanggapan cepat dan resolusi tepat waktu untuk masalah kritis.

Garansi: Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja yang optimal.


Pertanyaan Umum


1. Apa keuntungan dari detektor inframerah didinginkan?

Detektor bidang fokus inframerah yang didinginkan bekerja pada suhu rendah yang disediakan oleh detektor pendingin dewar (ddc).Ini memiliki sensitivitas tinggi dan dapat membedakan perbedaan suhu yang lebih halus dari detektor inframerah tidak didinginkanHal ini dapat mendeteksi, mengidentifikasi dan mengenali objek pada jarak yang sangat jauh yang lebih dari sepuluh kilometer jauhnya.Struktur detektor didinginkan sangat kompleks yang menghasilkan biaya yang relatif tinggi daripada detektor tidak didinginkan.


2Bagaimana Imaging Infrared Termal bekerja?
Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif tanpa kontak teknologi inframerah.Ini memfokuskan radiasi inframerah dari adegan pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerahDetektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai dan kemudian melalui amplifikasi dan pemrosesan video,membentuk gambar inframerah yang dapat diamati dengan mata telanjang.


3Untuk apa cryocooler digunakan?

Cryocoolers adalah mesin yang menjaga sensor sangat dingin sehingga gambar termal dapat diambil pada misi jangka panjang.sensor yang menangkap gambar membutuhkan suhu yang sangat rendah.


4. Apa faktor utama untuk mengukur kualitas Cryocooler?

Umur baterai yang panjang dan operasi yang dapat diandalkan adalah faktor utama untuk mengukur kualitas cryocooler.MTTF (Mean Time to Failures) telah mencapai 10, 000 jam, yang memenuhi persyaratan operasi boot 24*7


5Apa itu MTTF?

MTTF (Mean Time to Failure) mengukur keandalan sebuah bagian. Hal ini menunjukkan berapa lama rata-rata bagian bertahan sebelum rusak dan Anda harus menggantinya.Hal ini memberi tahu Anda tentang kualitas bagian yang Anda beli. Semakin lama mereka bertahan, semakin banyak nilai yang Anda dapatkan dari mereka.
