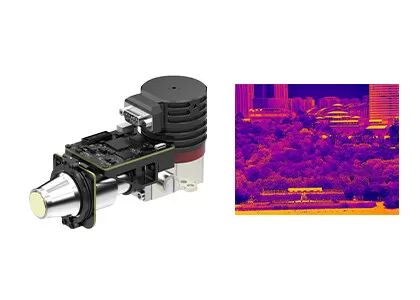

Modul Termal Berpendingin MWIR Resolusi 640x512 Ukuran Piksel 15µm dengan Perakitan Pendingin Dewar Terintegrasi

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model EYAS G615ME
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 / 15μm Kecepatan Bingkai 1 ~ 100Hz, dapat disesuaikan
NETD 16mK(F2); 18mK(F4) Rentang Spektral 3,7~4,8μm
Ukuran 110×105×60mm Berat ≤590g
Menyoroti

Modul Termal Berpendingin MWIR 640x512

,

Modul Termal Berpendingin MCT MWIR

,

Modul Kamera MWIR 15um
Tinggalkan pesan
Deskripsi Produk

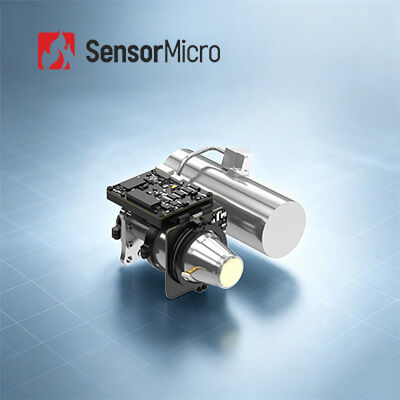

15μm 640x512 MCT MWIR Cooled Thermal Module dengan Dewar Cooler Assembly terintegrasi
Ringkasan Produk

Modul AD dingin EYAS G615ME terdiri dari detektor inframerah dingin MWIR 640x512/15μm yang terintegrasi dengan papan analog-digital (AD).Modul mengkonversi sinyal output analog dari detektor yang didinginkan menjadi aliran video digital sambil menyediakan daya penggerak dan sinyal waktu kontrol yang diperlukan.

Dibekali dengan cryocooler Stirling linear berkinerja tinggi, modul ini bekerja lebih lama dan lebih stabil, memungkinkan pelanggan OEM untuk dengan cepat mengevaluasi dan memvalidasi detektor inframerah,merampingkan integrasi sistem dan mempercepat jalur pembangunan.

Fitur Utama
  • Konversi Analog ke Digital, Perkembangan yang Dipercepat- Berdasarkan detektor inframerah pendingin 640×512 MWIR dengan sirkuit AD terintegrasi untuk konversi analog ke digital; desain terintegrasi yang kompak dengan dimensi yang konsisten dengan detektor;resolusi arus utama untuk adopsi yang lebih luas
  • Cryocooler Linier untuk Masa Hidup yang Lebih Lama- Dilengkapi dengan LS723 kinerja tinggi linier Stirling cryocooler untuk kehidupan operasi diperpanjang; mendukung operasi terus-menerus 24/7
  • Kinerja yang sangat baik, Integrasi yang mudah- Kecepatan frame yang dapat disesuaikan dari 1 hingga 100 Hz untuk menangkap target yang bergerak cepat; antarmuka Camera Link output data mentah 16-bit dengan kontrol port serial
Spesifikasi Produk
Model EYAS G615ME
Indikator Resolusi: 640×512
Ukuran piksel: 15μm
Respon spektral: 3,7μm±0,2μm 4,8μm±0,2μm
Detektor IR NETD ((23°C): 16mK ((F2), 18mK ((F4)
Mode Kerja Frame Rate: 1~100Hz, dapat disesuaikan
Mode Kerja: Potongan
Modus Integrasi ITR/IWR
Anti-bunga
Mode Windows
Listrik Interface eksternal standar: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP
Video digital: 16 bit CameraLink (modus dasar CameraLink)
Sync eksternal: CC1: frame eksternal sinkron
Komunikasi: CameraLink UART ((Default) / RS232 ((customizable), Baud rate: 9600bps ((Default)
Sumber Daya: AD Board: 5V, Cryocooler: 24V
Daya konstan (23°C): ≤14W
Waktu pendinginan ((23°C): ≤6min30s
Ukuran ((mm) 110 × 105 × 60
Berat ((g) ≤ 590
Suhu operasi -40°C~+71°C
Aplikasi Industri
  • NDT (Pengujian Non-Destruktif)
  • Pemantauan Lingkungan
  • Pengawasan Jarak Jauh
  • Penelitian ilmiah
Layanan Standar
  • Dokumen lengkap:Manual produk, panduan pengaturan, dan referensi pemilihan untuk penerapan segera
  • Bantuan Pengembangan & Pengujian:Layanan pengujian sampel terintegrasi, evaluasi kinerja, dan verifikasi parameter
  • Advanced Developer Toolkit:SDK, API, algoritma, dan alat debugging untuk integrasi mendalam
  • Dukungan teknis jarak jauh:Dukungan 24/7 dengan respon cepat dan resolusi tepat waktu untuk masalah kritis
  • Jaminan:Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal
Pertanyaan yang Sering Diajukan
Untuk apa digunakan cryocooler?

Cryocoolers adalah mesin yang menjaga sensor sangat dingin sehingga gambar termal dapat diambil pada misi jangka panjang.sensor yang menangkap gambar membutuhkan suhu yang sangat rendah.

Apa faktor utama untuk mengukur kualitas Cryocooler?

Umur baterai yang panjang dan operasi yang dapat diandalkan adalah faktor utama untuk mengukur kualitas cryocooler.MTTF (Mean Time to Failures) telah mencapai 10, 000 jam, yang memenuhi persyaratan operasi boot 24*7

Apa itu MTTF?

MTTF (Mean Time to Failure) mengukur keandalan sebuah bagian. menunjukkan berapa lama rata-rata sebuah bagian bertahan sebelum rusak dan Anda harus menggantinya. pada tingkat dasar,Hal ini memberi tahu Anda tentang kualitas bagian yang Anda beliSemakin lama mereka bertahan, semakin banyak nilai yang Anda dapatkan dari mereka.
