640x512 15μm Detektor Inframerah LWIR Berpendingin T2SL untuk Sistem Pemantauan

  • 640x512 15μm Cooled LWIR Infrared Detector T2SL for Monitoring Systems
Tempat asal Tiongkok
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model Bab 615S
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x512 Pitch Piksel 15μm
Konsumsi Daya Stabil ≤8W Maks. Kecepatan Bingkai 220Hz
Rentang Spektral 7.7μm±0.2μm 9.4μm±0.3μm Ukuran 142x58.5x71mm
Menyoroti

Detektor Inframerah LWIR Terintegrasi

,

Detektor LWIR Berpendingin 640x512

,

Detektor Inframerah LWIR Berpendingin 15uM
Tinggalkan pesan
Deskripsi Produk
Tinjauan Produk

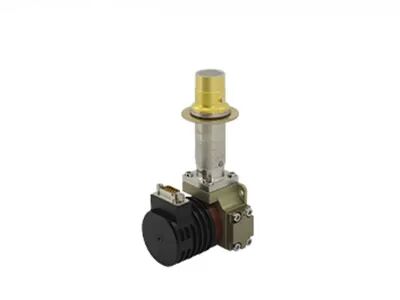

Detektor Inframerah Berpendingin T2SL 640×512 / 15 µm LWIR dengan Perakitan Pendingin Dewar Terintegrasi

Perakitan pendingin dewar terintegrasi C615S LWIR adalah salah satu detektor inframerah berpendingin T2SL yang dikembangkan oleh SensorMicro. Ini adalah Perakitan Pendingin Detektor Terintegrasi (IDCA) Tipe II Superlattice (T2SL) 640×512 / 15 µm, yang dirancang untuk pita gelombang Inframerah Gelombang Panjang (LWIR) 7,7–9,4 µm berkinerja tinggi.

Dengan resolusi 640×512 dan jarak piksel yang dikurangi sebesar 15 µm, C615S menghasilkan citra yang jelas dan kinerja yang unggul. Ini menampilkan teknologi canggih, efisiensi kuantum tinggi, laju bingkai tinggi, sensitivitas tinggi, kebisingan rendah, dan ketidakseragaman yang sangat baik.

Sebagai detektor LWIR berpendingin, ia berkinerja andal di iklim berpasir atau berdebu dan tidak terpengaruh oleh kilatan sinar matahari atau nyala api bersuhu tinggi.

Fitur Utama
Deteksi Gelombang Panjang, Kebal Terhadap Interferensi
  • Kemampuan penetrasi yang kuat di pasir dan debu, dapat beradaptasi dengan lingkungan yang kompleks
  • Tidak terpengaruh oleh silau di bawah sinar matahari yang kuat atau di permukaan air
  • Kemampuan yang ditingkatkan untuk mendeteksi objek bersuhu rendah
Teknologi T2SL untuk Memimpin Tren Industri
  • Efisiensi kuantum yang lebih tinggi dengan sensitivitas yang unggul
  • Kebisingan rendah dan ketidakseragaman yang sangat baik
Fleksibilitas Tinggi, Pasokan Stabil
  • F-number yang Dapat Disesuaikan
  • Kualitas konsisten dalam produksi massal
Spesifikasi Produk
Model Detektor Inframerah Berpendingin C615S LWIR
Bahan Sensitif T2SL
Resolusi 640×512
Ukuran Piksel 15 µm
Respons Spektral 7,7 µm ± 0,2 µm ～ 9,4 µm ± 0,3 µm
Mode Kerja Snapshot; Mode integrasi ITR / Interlace & Binning; Mode Jendela; Anti-blooming
Kapasitas Muatan ITR: 12,22 Me⁻ / 6,67 Me⁻
Interlace & binning: 24,44 Me⁻ / 13,33 Me⁻
Rentang Dinamis ITR: ≥ 76 dB
Interlace & binning: ≥ 77 dB
Saluran Keluaran 4; hingga 22,5 MHz per keluaran
Laju Bingkai Maks. 220 Hz
NETD Khas 25 mK (F2 ITR)
22 mK (F2 Interlace & binning)
Laju Piksel Efektif ≥ 99,5%
Ketidakseragaman Respons ≤ 8%
Cryocooler yang Dapat Dikonfigurasi RS058F
Konsumsi Daya Stabil (23 ℃) ≤ 8 W
Konsumsi Daya Maks. (71 ℃) ≤ 20 W
Catu Daya 24 V DC
Waktu Pendinginan (23 ℃) ≤ 5 mnt 30 dtk
Ukuran Maksimum (mm) 148 × 58,5 × 71
Berat (g) ≤ 570
Suhu Operasi -45 ℃ ～ +71 ℃
Aplikasi Industri

Detektor inframerah berpendingin C615S LWIR banyak digunakan di berbagai bidang, termasuk pengujian non-destruktif (NDT), pemantauan lingkungan, pengawasan jarak jauh, dan penelitian ilmiah.

Layanan Standar
  • Dokumentasi Lengkap: Manual produk, panduan penyiapan, dan referensi pemilihan — mulai tanpa menebak-nebak.
  • Bantuan Pengembangan & Pengujian: Pengujian terintegrasi sampel, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
  • Perangkat Pengembang Tingkat Lanjut: SDK, API, algoritma, dan alat debugging untuk integrasi mendalam.
  • Dukungan Teknis Jarak Jauh: Dukungan 24/7 dengan respons cepat dan penyelesaian tepat waktu untuk masalah kritis.
  • Garansi: Suku cadang asli dan kepatuhan proses yang ketat untuk memulihkan kinerja optimal.
FAQ
1. Apa keuntungan pencitraan gas optik?
  • Hemat waktu & efisien: Mendukung deteksi real-time skala besar dan lokasi kebocoran cepat tanpa mengganggu produksi.
  • Deteksi jarak jauh: Menjaga operator menjauh dari area berbahaya dan kompleks; pengujian non-kontak, non-destruktif tanpa sumber radiasi tambahan.
  • Mudah dianalisis: Pencitraan intuitif, penyimpanan instan, dan analisis yang nyaman.
  • Inspeksi multi-fungsi: Mendeteksi berbagai gas dan menyertakan fungsi pengukuran suhu jarak jauh yang sangat baik.
2. Apa prinsip kerja pencitraan gas optik?

Pencitraan gas optik adalah jenis teknologi inframerah yang membuat gas industri yang tidak terlihat menjadi terlihat.

Setelah menyerap radiasi inframerah pada panjang gelombang tertentu, perbedaan radiasi muncul antara gas dan latar belakang.

Detektor inframerah pendeteksi kebocoran gas, dengan filter pita sempit bawaannya, hanya menerima pita inframerah di dekat puncak penyerapan inframerah gas dan mengubah gas menjadi gambar inframerah yang terlihat melalui perbedaan radiasi antara gas dan latar belakang.
