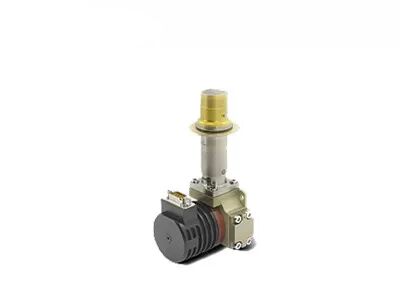

MWIR Detektor Inframerah Didinginkan Secara Kriogenik 15μM 640x512 Untuk Muatan Multi Sensor

  • MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 for Multi Sensor Payload
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model C615M MWIR
Kuantitas min Order 1 buah
Harga negotiable
Syarat-syarat pembayaran L/C,T/T
Detail produk
Resolusi 640x512/12μm NETD ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18mK (F4)
Rentang Spektral8~14μm 3,7~4,8μm MW Suhu Operasi -45℃~+71℃
Menyoroti

Detektor Inframerah Didinginkan Secara Kriogenik MWIR

,

Detektor Inframerah Didinginkan 640x512 MWIR

,

Detektor Inframerah Didinginkan 640x512
Tinggalkan pesan
Deskripsi Produk

Detektor inframerah MWIR 15μM 640x512 didinginkan untuk sistem pemantauan jarak jauh

Deskripsi Produk


Sebagai salah satu detektor inframerah HgCdTe/MCT didinginkan yang dikembangkan oleh SensorMicro.Detektor inframerah gelombang tengah berbasis teknologi MCT yang dapat menampilkan gambar yang jelasDilengkapi dengan antarmuka standar industri dan RS058/RS046/LS734 cryocoolers, C615M dirancang untuk memenuhi berbagai kebutuhan pelanggan berat ringan, konsumsi daya rendah,umur panjang dan keandalan tinggiIni dengan spesifikasi 640x512/15μm yang paling populer untuk hampir semua aplikasi yang mungkin seperti sistem pengawasan jarak jauh, pencitraan termal genggam, kamera deteksi kebocoran gas dll.


C615M RS058 dapat dipertukarkan dengan sebagian besar produk Scorpio seperti saat dikonfigurasi dengan RS058 yang terintegrasi pendingin. and the mechanical/electrical interface are almost the same so that the camera integrators only need to take out their old defective counterpart and connect our interchangeable C615M RS058 easily for further internal configuration.


Hal ini dapat digunakan secara luas dalam banyak aplikasi high-end, seperti Handheld Reconnaissance System, Remote Monitoring System, Search & Tracking System, Enhanced Flight Vision System,Muatan listrik optik dll..


 Fitur Utama


Gambar yang tajam dan jelas
• Keseragaman yang baik, rasio piksel efektif> 99,5%
• Sensitivitas termal yang tinggi


Jaminan Penyediaan Berkelanjutan
• Antarmuka standar yang dapat dipertukarkan
• Produksi massal, konsistensi yang baik


Dirancang untuk Aplikasi Khusus
• Panjang gelombang dapat disesuaikan
• Jumlah F dapat disesuaikan
• permukaan pemasangan dapat disesuaikan
• Berbagai cryocooler tersedia


Spesifikasi Produk


Model C615M MW
Bahan MCT
Resolusi 640x512
Pixel Pitch 15 μm
Jangkauan Spektral 3.7μm ∙ 4.8μm MW
Mode Kerja Potongan, Mode Integrasi ITR/IWR; Mode Windows; Anti-Blooming
Kapasitas Pengisian 9.1Me-/6.5Me-(ITR)
7.8Me-/5.2Me-(IWR)
Jangkauan Dinamis ≥ 75dB
Jumlah Output 4; Hingga 10Mpixel/s per Output
NETD F2: ≤ 17mK
F4: ≤ 18mK
Tingkat Piksel Efektif ≥ 99,5%
Tidak seragam respon ≤ 8%
Tipe Cryocooler RS058/RS046
Konsumsi Daya yang Tetap ≤6W@RS058
≤5W@RS046
Konsumsi Daya Maksimal ≤12W @ RS058
≤11W @ RS046
Sumber Daya RS058: 24V DC
RS046: 32V DC
Waktu pendinginan ≤6min @ RS058
≤5min30s @ RS046
Berat badan ≤ 600g @ RS058
≤ 350 g @ RS046
Dimensi (mm) RS046: 122x46.3x82
RS058: 147x58.5x71
Suhu Kerja -45°C ~ +71°C


Aplikasi Industri


C615M MWIR cryogenically cooled infrared detector banyak digunakan di banyak bidang seperti Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload dll.

MWIR Detektor Inframerah Didinginkan Secara Kriogenik 15μM 640x512 Untuk Muatan Multi Sensor 0


Baris Produk Kami



Teknologi Detektor Infrared Dalam Rumah

Detektor inframerah 8-inci 0,11μm VOx yang tidak didinginkan

Detektor inframerah 8-inci 0,5μm MCT Dingin

Detektor inframerah dingin 8 inci 0,5μm T2SL



Kapasitas Produksi & Keuntungan

6 juta detektor inframerah yang dikembangkan sendiri per tahun

30,000 m2 fasilitas pembuatan semikonduktor

20,000 m2 luas kamar bersih


Tentang SensorMicro


SensorMicro adalah produsen dan penyedia layanan detektor inframerah terkemuka di dunia.Hal ini bersedia untuk menyediakan pelanggan di seluruh dunia dengan kinerja tinggi tidak didinginkan dan didinginkan detektor pencitraan termal dan berbagi pengalaman aplikasi profesional.


Pertanyaan Umum


1. Keuntungan Pencitraan Gas Optik

Menghemat waktu & efisien: mendukung deteksi waktu nyata skala besar, lokasi kebocoran yang cepat, tidak perlu mengganggu produksi.
Deteksi jarak jauh: jauh dari daerah berbahaya dan kompleks, pengujian non-kontak non-destruktif, tanpa sumber radiasi tambahan
Mudah Dianalisis: pencitraan intuitif, penyimpanan instan, analisis yang nyaman
Inspeksi multi-fungsi: berbagai gas dapat dideteksi, dengan fungsi pengukuran suhu jarak jauh yang sangat baik

2.Prinsip Kerja Imaging Gas Optik

Pencitraan gas optik adalah jenis teknologi inframerah yang bisa melihat gas industri yang tidak terlihat.

Setelah menyerap radiasi inframerah pada panjang gelombang tertentu, radiasi inframerah akan menyebabkan perbedaan antara gas dan latar belakang.

Detektor inframerah deteksi kebocoran gas dengan filter pita sempit built-in hanya menerima pita inframerah di dekat puncak penyerapan gas inframerah,dan dapat mengubah gas menjadi gambar inframerah terlihat melalui perbedaan radiasi antara gas dan latar belakang.
