Detektor Inframerah MCT MWIR Modul Termal Berpendingin 640x512 15μM
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 640x512 / 15μm | BERSIH | ≤20mK |
---|---|---|---|
Rentang spektral | 3,7~4,8μm MW | Kecepatan bingkai | 50Hz/100Hz |
Ukuran | 125x92x67mm | Bobot | ≤650g |
Cahaya Tinggi | Modul Termal Berpendingin Detektor MWIR,Modul Termal Berpendingin Inframerah MWIR |

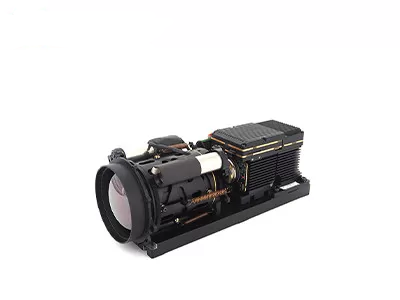

Detektor Inframerah MCT MWIR Modul Termal Berpendingin 640x512 15μM
GAVIN615B adalah modul pencitraan termal gelombang menengah berpendingin yang dikembangkan oleh Global Sensor Technology (GST).Ini terdiri dari detektor IR HgCdTe MWIR 640x512 / 15μm dengan cryocooler RS046, perangkat keras elektronik dan berbagai algoritme pemrosesan gambar juga sudah tertanam untuk menghadirkan gambar termal yang tajam dan jelas.Ini efektif untuk rentang spektral dari 3,7μm~4,8μm MW.
Dikonfigurasi dengan cryocooler RS046, GAVIN615B berukuran sangat kompak, berukuran 125x92x67mm dan beratnya kurang dari 650g.Konsumsi daya yang stabil serendah 12w.Dengan antarmuka cameralink standar industri, kamera inframerah atau integrator sistem dapat merancang atau mengintegrasikan kamera lengkap mereka sendiri dengan mudah berdasarkan modul pencitraan termal GAVIN615B.
- Sensitivitas Tinggi, NETD≤20mK
- Deteksi Jarak Jauh
- Frame Rate yang Dapat Disesuaikan
- Integrasi Mudah ke dalam Sistem
Model | GAVIN615B |
Performa Detektor IR | |
Resolusi | 640x512 |
Lapangan Piksel | 15μm |
Cryocooler | RS046 |
Rentang Spektral | 3,7μm~4,8μm MW |
Waktu Pendinginan (20°C) | ≤7 menit |
NETD (20°C) | ≤20mK |
Pengolahan citra | |
Kecepatan Bingkai | 50Hz/100Hz |
Mode Peredupan | Linier/Histogram/Campuran |
Zoom Digital | ×1/×2/×4 |
Arah Gambar | Membalik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | J30JZ 25pin |
Video Analog | SAHABAT |
Video digital | 16bit RAW/YUV: Keluaran DVP/Cameralink 16bit |
Sinkronisasi Eksternal | Bingkai Sinkronisasi Eksternal: Tingkat RS422 |
Komunikasi | RS422, 115200bps |
Sumber Daya listrik | 20~28VDC |
Konsumsi Daya Stabil | 12W |
Dimensi (mm) | 125×92×67 |
Bobot | ≤650g |
Suhu Operasi | -40°C ~ +60°C |
Besaran Getaran | Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB Guncangan: Gelombang Setengah Sinus, 40g 11 ms, 3 Sumbu 6 Arah 3 Kali Masing-Masing |
Lensa Optik | |
Lensa Opsional | Zoom terus menerus 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Modul kamera inframerah termal GAVIN615B banyak digunakan di berbagai bidang seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
1. Keuntungan Pencitraan Gas Optik
Hemat waktu & Efisien: mendukung deteksi real-time skala besar, lokasi kebocoran cepat, tidak perlu mengganggu produksi.
Deteksi Jarak Jauh: jauh dari area berbahaya dan kompleks, pengujian non-destruktif non-kontak, tanpa sumber radiasi tambahan
Mudah Dianalisis: pencitraan intuitif, penyimpanan instan, analisis yang nyaman
Inspeksi multi-fungsi: berbagai gas dapat dideteksi, dengan fungsi pengukuran suhu jarak jauh yang sangat baik
2. Prinsip Kerja Pencitraan Gas Optik
Pencitraan gas optik adalah sejenis teknologi inframerah yang dapat melihat gas industri yang tidak terlihat.
Setelah menyerap radiasi infra merah pada panjang gelombang tertentu, akan menyebabkan perbedaan radiasi infra merah antara gas dan latar belakang.
Detektor inframerah pendeteksi kebocoran gas dengan filter pita sempit bawaan hanya menerima pita inframerah di dekat puncak serapan inframerah gas, dan dapat mengubah gas menjadi gambar inframerah yang terlihat melalui perbedaan radiasi antara gas dan latar belakang.
