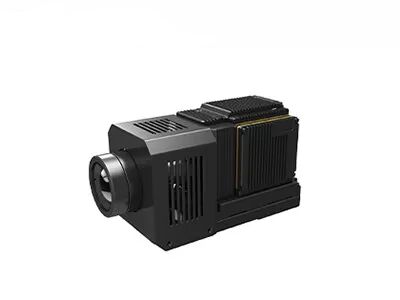

Pemantauan Jarak Jauh IR Cooled Camera Module Core 1280x1024 12μM
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDefinisi Tinggi | 1280x1024 | Lapangan Piksel | 12μm |
---|---|---|---|
Kecepatan bingkai | 50Hz/100Hz | BERSIH | ≤20mK |
Ukuran | 165x86x107mm | Rentang spektral | 3,7~4,8μm MW |
Cahaya Tinggi | Inti Modul Kamera Berpendingin IR,Inti Modul Kamera 1280x1024,Modul Kamera Berpendingin IR 12uM |
Cooled IR Detector Module Core 1280x1024 12μM Untuk Pemantauan Jarak Jauh
Modul kamera termal resolusi tinggi GAVIN1212 mengintegrasikan detektor MWIR berpendingin array besar 1280x1024/12μm.Berbagai algoritme pemrosesan gambar tertanam dalam elektronik GAVIN1212 untuk menghasilkan gambar inframerah yang jelas dalam kegelapan total atau kondisi cuaca buruk.Itu dapat mendeteksi dan mengenali risiko dan ancaman dari jarak jauh sambil menyajikan lebih banyak detail target dari jarak dekat.
Dengan resolusi array besar 1280x1024 dapat mewujudkan bidang pandang yang lebih luas dan memberikan lebih banyak detail gambar.Ukuran piksel 12µm yang diperkecil menawarkan resolusi spasial yang lebih baik dan cocok dengan fokus lensa optik yang lebih pendek untuk mencapai misi jangkauan yang sama.Ini adalah pilihan ideal bagi integrator sistem EO-IR untuk merancang muatannya untuk aplikasi yang dibawa melalui udara atau kapal.
Gambar Mega Piksel
• 1280×1024 definisi tinggi untuk FOV yang lebih lebar dan jarak yang lebih jauh
• Ukuran piksel 12μm untuk resolusi spasial yang lebih baik
Kualitas Bening Tajam
• Keseragaman bagus, tingkat piksel efektif>99,5%
• Sensitivitas tinggi, NETD≤20mK
Integrasi Cepat
• Mendukung antarmuka Cameralink, output data gambar RAW/YUV
• Berbagai konfigurasi optik zoom kontinu bersifat opsional
Model | GAVIN1212 |
Performa Detektor IR | |
Resolusi | 1280x1024 |
Lapangan Piksel | 12μm |
Cryocooler | RS058F |
Rentang Spektral | 3,7μm~4,8μm MW |
Waktu Pendinginan (20°C) | ≤8 menit |
NETD (20°C) | ≤20mK |
Pengolahan citra | |
Kecepatan Bingkai | 50Hz/100Hz |
Mode Peredupan | Linier/Histogram/Campuran |
Zoom Digital | ×1/×2/×4 |
Arah Gambar | Membalik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | J30JZ 25pin;Antarmuka Keluaran Khusus HDMI |
Video Analog | / |
Video digital | Keluaran HDMI: YUV Keluaran Tautan Kamera: 16bit RAW/YUV |
Sinkronisasi Eksternal |
Bingkai Sinkronisasi Eksternal: RS422
|
Komunikasi | RS422, 115200bps |
Sumber Daya listrik | 24V±1V |
Konsumsi Daya Stabil | 16W |
Dimensi (mm) | 165x86x107 |
Bobot | ≤1600g |
Suhu Operasi | -40°C ~ +60°C |
Besaran Getaran | Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB Guncangan: Gelombang Setengah Sinus, 40g 11 ms, 3 Sumbu 6 Arah 3 Kali Masing-Masing |
Lensa Optik | |
Lensa Opsional | Zoom Berkelanjutan: 37,5~750mm/F4 Zoom Tetap: 19mm/F2;40mm/F2;240mm/F2 |
Modul kamera inframerah termal GAVIN1212 banyak digunakan di berbagai bidang seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
1. Keuntungan Pencitraan Gas Optik
Hemat waktu & Efisien: mendukung deteksi real-time skala besar, lokasi kebocoran cepat, tidak perlu mengganggu produksi.
Deteksi Jarak Jauh: jauh dari area berbahaya dan kompleks, pengujian non-destruktif non-kontak, tanpa sumber radiasi tambahan
Mudah Dianalisis: pencitraan intuitif, penyimpanan instan, analisis yang nyaman
Inspeksi multi-fungsi: berbagai gas dapat dideteksi, dengan fungsi pengukuran suhu jarak jauh yang sangat baik
2. Prinsip Kerja Pencitraan Gas Optik
Pencitraan gas optik adalah sejenis teknologi inframerah yang dapat melihat gas industri yang tidak terlihat.
Setelah menyerap radiasi infra merah pada panjang gelombang tertentu, akan menyebabkan perbedaan radiasi infra merah antara gas dan latar belakang.
Detektor inframerah pendeteksi kebocoran gas dengan filter pita sempit bawaan hanya menerima pita inframerah di dekat puncak serapan inframerah gas, dan dapat mengubah gas menjadi gambar inframerah yang terlihat melalui perbedaan radiasi antara gas dan latar belakang.
