Integrasi Cepat Inti Kamera IR Pendingin EYAS1212 Mega Pixel 1280x1024 / 12μM
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 1280x1024 | Lapangan Piksel | 12μm |
---|---|---|---|
BERSIH | ≤20mK | Rentang spektral | 3,7~4,8μm MW |
Ukuran | 149x58.5x71mm | Kecepatan bingkai | 1~100Hz Dapat Disesuaikan |
Cahaya Tinggi | Inti Kamera IR 12uM yang didinginkan,Inti Kamera IR EYAS1212 |

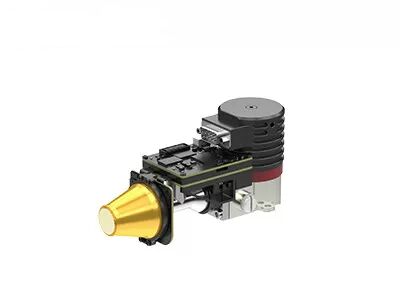

Integrasi Cepat Inti Kamera IR Pendingin EYAS1212 Mega Pixel 1280x1024 / 12μM
EYAS1212 adalah modul inframerah berpendingin analog-digital resolusi tinggi berdasarkan format 1280x1024 12μm pitch IR FPA.
Modul AD ini mencakup papan kedekatan yang menyediakan pengaturan waktu FPA, dan catu daya sensitif.Selain itu, antarmuka Tautan Kamera menghasilkan data mentah 16bit yang sangat menyederhanakan integrasi detektor ke sistem.
Oleh karena itu, modul EYAS1212 AD memudahkan pelanggan OEM untuk melakukan uji penerimaan cepat pada detektor inframerah berpendingin GST C1212M 1280x1024 / 12μm, memulai pengembangan sekunder yang cepat dan mempersingkat periode pengembangan modul inframerah berpendingin atau kamera atau sistem termal inframerah lengkap berdasarkan pendinginan detektor inframerah.
Global Sensor Technology adalah pemasok sensor detektor inframerah dan inti kamera termal OEM.Kami memiliki lebih dari 10 tahun pengalaman dalam industri pencitraan termal inframerah.Kami memiliki tim layanan purna jual profesional untuk menyediakan pelanggan dengan balasan profesional.Untuk pertanyaan atau masalah apa pun, silakan hubungi kami kapan saja, kami akan menjawab Anda untuk pertama kalinya.
- Mudah Dikembangkan & Diintegrasikan
- Antarmuka Cameralink Output Data Mentah 16bit, Kontrol Port Serial
- Struktur Terpadu, Dimensi Konsisten dengan Detektor
- Pasokan tunggal 5V
- Mampu Menangkap Target Bergerak Berkecepatan Tinggi
Model | EYAS1212 |
Performa Detektor IR | |
Resolusi | 1280x1024 |
Lapangan Piksel | 12μm |
Cryocooler | RS058F |
Rentang Spektral | 3,7μm~4,8μm MW |
Waktu Pendinginan (25°C) | ≤6 menit |
NETD optimal (20°C) | ≤20mK |
Modus Kerja | |
Kecepatan Bingkai | 1~100Hz Dapat Disesuaikan |
Modus Kerja | Foto;Mode Integrasi ITR/IWR;Mode Windows;Anti mekar |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | QSH60pin |
Video digital | Cameralink: Keluaran Data Mentah 16bit |
Sinkronisasi Eksternal | CC1: Sinkronisasi Eksternal INT/Bingkai;CC2: Sinkronisasi Eksternal MC |
Komunikasi | Port Seri Tautan Kamera: TFG+/-, TC+/-;9600bps |
Sumber Daya listrik | 1 Panel Pencitraan Saluran: 5V Cryocooler 1 Saluran: 24V |
Konsumsi Daya Stabil | 9W |
Dimensi (mm) | 149×58.5×71 |
Bobot | ≤680g |
Suhu Kerja | -40°C ~ +60°C |
Besaran Getaran | Getaran: Transportasi Berkecepatan Tinggi yang dipasang di kendaraan GJB Guncangan: Gelombang Setengah Sinus, 40g 11 ms, 3 Sumbu 6 Arah 3 Kali Masing-Masing |
Modul pencitraan termal EYAS1212 banyak digunakan di berbagai bidang seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
1. Keuntungan Pencitraan Gas Optik
Hemat waktu & Efisien: mendukung deteksi real-time skala besar, lokasi kebocoran cepat, tidak perlu mengganggu produksi.
Deteksi Jarak Jauh: jauh dari area berbahaya dan kompleks, pengujian non-destruktif non-kontak, tanpa sumber radiasi tambahan
Mudah Dianalisis: pencitraan intuitif, penyimpanan instan, analisis yang nyaman
Inspeksi multi-fungsi: berbagai gas dapat dideteksi, dengan fungsi pengukuran suhu jarak jauh yang sangat baik
2. Prinsip Kerja Pencitraan Gas Optik
Pencitraan gas optik adalah sejenis teknologi inframerah yang dapat melihat gas industri yang tidak terlihat.
Setelah menyerap radiasi infra merah pada panjang gelombang tertentu, akan menyebabkan perbedaan radiasi infra merah antara gas dan latar belakang.
Detektor inframerah pendeteksi kebocoran gas dengan filter pita sempit bawaan hanya menerima pita inframerah di dekat puncak serapan inframerah gas, dan dapat mengubah gas menjadi gambar inframerah yang terlihat melalui perbedaan radiasi antara gas dan latar belakang.
