Modul Termal Berpendingin MCT MWIR Integrasi Cepat 50Hz/100Hz
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | GAVIN615B |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 640x512 / 15μm | NETD | ≤20mK |
|---|---|---|---|
| Rentang Spektral | 3,7~4,8μm MW | Kecepatan Bingkai | 50Hz/100Hz |
| Ukuran | 125x92x67mm | Berat | ≤650g |
| Menyoroti | Modul Termal Berpendingin MCT MWIR,Modul Termal Berpendingin MWIR 100Hz |
||
Deskripsi Produk
Integrasi Cepat Modul Termal Berpendingin MCT MWIR ke dalam s 640x512 15μM
Deskripsi Produk

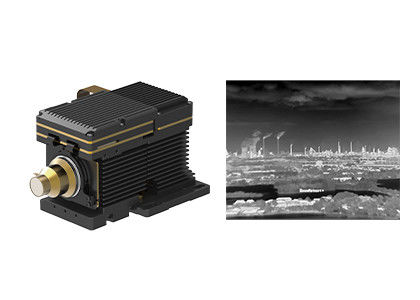

GAVIN615B adalah modul pencitraan termal gelombang menengah berpendingin yang dikembangkan oleh SensorMicro. Modul ini terdiri dari detektor IR MWIR HgCdTe 640x512/15μm dengan cryocooler RS046, elektronik perangkat keras, dan berbagai algoritma pemrosesan gambar juga sudah tertanam untuk menghasilkan gambar termal yang tajam dan jelas.
Dikonfigurasi dengan cryocooler RS046, GAVIN615B berukuran sangat ringkas, dengan dimensi 125x92x67mm dan berat kurang dari 650g. Konsumsi daya yang stabil serendah 12w. Dengan antarmuka cameralink standar industri, kamera inframerah atau integrator sistem dapat merancang atau mengintegrasikan kamera lengkap mereka sendiri dengan mudah berdasarkan modul pencitraan termal GAVIN615B.
Modul ini menyediakan berbagai lensa zoom kontinu untuk dipilih pelanggan: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, yang cocok untuk aplikasi pemantauan jarak jauh.
Fitur Utama
- Sensitivitas Tinggi, NETD≤20mK
- Deteksi Jarak Jauh
- Laju Bingkai yang Dapat Disesuaikan
- Integrasi Mudah ke dalam Sistem
Spesifikasi Produk
| Model | GAVIN615B |
| Kinerja Detektor IR | |
| Resolusi | 640x512 |
| Pitch Piksel | 15μm |
| Cryocooler | RS046 |
| Rentang Spektral | 3.7μm~4.8μm MW |
| Waktu Pendinginan (20°C) | ≤7menit |
| NETD (20°C) | ≤20mK |
| Pemrosesan Gambar | |
| Laju Bingkai | 50Hz/100Hz |
| Mode Peredupan | Linear/Histogram/Campuran |
| Zoom Digital | ×1/×2/×4 |
| Arah Gambar | Flip Horizontal/Vertikal/Diagonal |
| Algoritma Gambar | NUC/AGC/IDE |
| Spesifikasi Elektrikal | |
| Antarmuka Eksternal Standar | J30JZ 25pin |
| Video Analog | PAL |
| Video Digital | 16bit RAW/YUV: Output 16bit DVP/Cameralink |
| Sinkronisasi Eksternal | Sinkronisasi Bingkai Eksternal: Level RS422 |
| Komunikasi | RS422, 115200bps |
| Catu Daya | 20~28VDC |
| Konsumsi Daya Stabil | 12W |
| Dimensi (mm) | 125×92×67 |
| Berat | ≤650g |
| Suhu Operasi | -40°C ~ +60°C |
| Besaran Getaran | Getaran: Kendaraan Militer GJB Transportasi Kecepatan Tinggi Guncangan: Gelombang Setengah Sinus, 40g 11 ms, 3 Sumbu 6 Arah Masing-masing 3 Kali |
| Lensa Optik | |
| Lensa Opsional | Zoom Kontinu 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Aplikasi Industri
Modul kamera inframerah termal GAVIN615B banyak digunakan di berbagai area seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Penglihatan Penerbangan, Muatan Multi-sensor, dll.
Layanan Standar
Dokumentasi Lengkap: Manual produk, panduan penyiapan, dan referensi pemilihan. Mulai tanpa menebak-nebak.
Bantuan Pengembangan & Pengujian: Pengujian Terintegrasi Sampel, evaluasi kinerja, dan verifikasi parameter menjadi mudah.
Perangkat Pengembang Tingkat Lanjut: SDK, API, algoritma, dan alat debugging untuk integrasi mendalam.
Dukungan Teknis Jarak Jauh: Dukungan 24/7—respons cepat dan resolusi tepat waktu untuk masalah kritis.
Garansi: Suku cadang asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal.
FAQ
1. Aplikasi Detektor Inframerah Berpendingin LWIR, MWIR/LWIR Dual-color
Dalam teknologi pencitraan termal inframerah, detektor termal gelombang panjang memiliki penetrasi kuat melalui atmosfer berdebu, tidak terganggu oleh efek kilau matahari dan pantulan cahaya. Kualitas gambar yang luar biasa dapat diperoleh di berbagai lingkungan kompleks, seperti kendaraan yang melaju di atmosfer berdebu, kapal berlayar di atas air dengan cahaya reflektif, dan pesawat terbang menembus awan.
Detektor inframerah berpendingin dua warna menggabungkan keunggulan deteksi gelombang menengah dan gelombang panjang ke dalam satu rakitan detektor inframerah berpendingin, yang secara bersamaan dapat melakukan pencitraan berkinerja tinggi di gelombang ganda, sangat mengurangi tingkat alarm palsu. Dapat digunakan untuk deteksi latar belakang kompleks dan pemantauan target bergerak berkecepatan tinggi.
