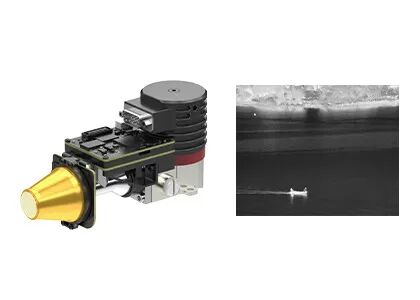

Integrasi Cepat Inti Kamera IR Pendingin EYAS1212 Mega Pixel 1280x1024 / 12μM
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | EYAS1212 |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 1280x1024 | Pitch Piksel | 12μm |
|---|---|---|---|
| NETD | ≤20mk | Rentang spektral | 3,7~4,8μm MW |
| Ukuran | 149x58.5x71mm | Kecepatan Bingkai | 1~100Hz Dapat Disesuaikan |
| Menyoroti | EYAS 1212 IR Camera Core,1280x1024 IR Camera Core,12um Integration Cooled Camera Modules |
||
Deskripsi Produk
EYAS1212 Inti Termal Inti Dingin
EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Modul Inframerah Dingin untuk Integrasi Cepat
Deskripsi Produk
EYAS1212 adalah modul inframerah dingin analog-digital resolusi tinggi berdasarkan format 1280x1024 12μm pitch IR FPA.
Modul AD ini mencakup papan kedekatan yang menyediakan waktu FPA, dan catu daya sensitif. Selain itu, antarmuka Camera Link mengeluarkan data mentah 16bit yang sangat menyederhanakan integrasi detektor ke sistem.
Oleh karena itu, modul AD EYAS1212 memudahkan pelanggan OEM untuk melakukan uji penerimaan cepat pada detektor inframerah dingin GST C1212M 1280x1024 / 12μm, memulai pengembangan sekunder yang cepat dan mempersingkat periode pengembangan modul inframerah dingin mereka atau melengkapi kamera termal inframerah atau sistem berdasarkan detektor inframerah dingin.
Global Sensor Technology adalah pemasok sensor detektor inframerah dan inti kamera termal OEM. Kami memiliki pengalaman lebih dari 10 tahun di industri pencitraan termal inframerah. Kami memiliki tim layanan purna jual profesional untuk memberikan pelanggan balasan profesional. Untuk pertanyaan atau masalah apa pun, silakan hubungi kami kapan saja, kami akan segera menjawab Anda.
Fitur Utama
- Mudah Dikembangkan & Diintegrasikan
- Output Antarmuka Cameralink Data Mentah 16bit, Kontrol Port Serial
- Struktur Terintegrasi, Dimensi Konsisten dengan Detektor
- Catu Daya Tunggal 5V
- Mampu Menangkap Target Bergerak Berkecepatan Tinggi
Spesifikasi Produk
| Model | EYAS1212 |
| Kinerja Detektor IR | |
| Resolusi | 1280x1024 |
| Pixel Pitch | 12μm |
| Cryocooler | RS058F |
| Rentang Spektral | 3.7μm～4.8μm MW |
| Waktu Pendinginan (25°C) | ≤6 menit |
| NETD Optimal (20°C) | ≤20mK |
| Mode Kerja | |
| Laju Bingkai | 1~100Hz Dapat Disesuaikan |
| Mode Kerja | Snapshot; Mode Integrasi ITR/IWR; Mode Windows; Anti-mekar |
| Spesifikasi Listrik | |
| Antarmuka Eksternal Standar | QSH 60pin |
| Video Digital | Cameralink: Output Data Mentah 16bit |
| Sinkronisasi Eksternal | CC1: Sinkronisasi Eksternal INT/Frame; CC2: Sinkronisasi Eksternal MC |
| Komunikasi | Port Serial Cameralink: TFG+/-, TC+/-; 9600bps |
| Catu Daya | 1 Panel Pencitraan Saluran: 5V 1 Cryocooler Saluran: 24V |
| Konsumsi Daya Stabil | 9W |
| Dimensi (mm) | 149×58.5×71 |
| Berat | ≤680g |
| Suhu Kerja | -40°C ~ +60°C |
| Magnitudo Getaran | Getaran: Transportasi Kecepatan Tinggi yang Dipasang di Kendaraan GJB Guncangan: Gelombang Setengah-sinus, 40g 11 ms, 3 Sumbu 6 Arah 3 Kali Masing-masing |
Aplikasi Industri
Modul pencitraan termal EYAS1212 banyak digunakan di banyak area seperti Sistem Pemantauan Jarak Jauh, Sistem Peningkatan Visi Penerbangan, Muatan Multi-sensor, dll.
Layanan Standar
Dokumentasi Lengkap: Manual produk, panduan pengaturan, dan referensi pilihan. Mulailah tanpa menebak-nebak.
Bantuan Pengembangan & Pengujian: Pengujian Terintegrasi Sampel, evaluasi kinerja, dan verifikasi parameter menjadi mudah.
Perangkat Developer Tingkat Lanjut: SDK, API, algoritma, dan alat debugging untuk integrasi mendalam.
Dukungan Teknis Jarak Jauh: Dukungan 24/7—respons cepat dan resolusi tepat waktu untuk masalah kritis.
Garansi: Suku cadang asli dan kepatuhan proses yang ketat untuk memulihkan kinerja optimal.
FAQ
1. Klasifikasi Array Bidang Fokal Inframerah (FPA)
Menurut metode pendinginan, array bidang fokal inframerah dapat dibagi menjadi detektor pencitraan termal dingin dan tidak dingin. Detektor inframerah FPA dingin terutama mengadopsi botol Dewar/refrigerator throttling cepat dan botol Dewar/refrigerator siklus Stirling saat ini. Sementara detektor IR termal FPA tidak dingin bekerja pada suhu kamar. Ini adalah inti dari sistem pencitraan termal tidak dingin. Bahan peka panas yang paling umum termasuk vanadium oksida (Vox) dan silikon amorf (a-Si). Bahan vanadium oksida adalah pilihan utama di pasar saat ini; ia memiliki koefisien tahan suhu tinggi, dan sensitivitas termal yang tinggi.
2. Prinsip Kerja Array Bidang Fokal Inframerah
Array elemen peka cahaya diatur pada detektor array bidang fokal. Sinar inframerah yang dipancarkan dari tak terhingga dicitrakan pada elemen peka cahaya dari array bidang fokal ini melalui sistem optik. Detektor mengubah sinyal cahaya menjadi sinyal listrik dan melakukan amplifikasi integral, pengambilan sampel, buffer output dan sistem multiplexing, dan akhirnya dikirim ke sistem pemantauan untuk membentuk gambar.
