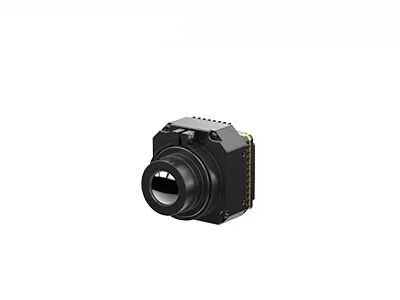

Inti Kamera Termal LWIR Sensitivitas Tinggi Tidak Didinginkan NETD 30mk 8~14μm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xResolusi | 400x300 / 17μm | Kecepatan bingkai | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
BERSIH | <30mK | Rentang spektral | 8~14μm |
Ukuran | 44.5x44.5x33.6mm | Bobot | ≤77g |
Cahaya Tinggi | Inti Kamera Termal NETD 30mk,Inti Kamera Termal Tanpa Pendingin 14um |
LWIR 400x300 / 17μm Inti Kamera Pencitraan Termal Tanpa Pendingin dengan Termografi Industri
Inti kamera termal PLUG417R menggunakan detektor inframerah LWIR tanpa pendingin 400x300 / 17μm dengan fungsi pengukuran suhu opsional dengan rentang pengukuran dari -20 ℃ ~ 150 ℃ untuk pengukuran suhu industri atau tubuh.Modul termal inframerah ini tidak hanya dapat mengukur nilai suhu di sekitar Anda, tetapi juga menampilkan gambar pencitraan termal.Jadi itu harus menjadi pilihan terbaik Anda untuk memantau perubahan suhu.
Modul kamera inframerah kecil ini dapat digunakan secara luas dalam aplikasi pencitraan termal inframerah seperti Termografi, Inspeksi Tenaga Listrik, Inspeksi Bangunan, dll. Modul ini bermanfaat bagi pelanggan OEM untuk pengembangan sekunder dan integrasi di semua jenis pencitra termal dan kamera termografi inframerah.
- NETD<30mk, Sensitivitas Tinggi
- Performa Stabil
- Integrasi Mudah
- Kualitas & Detail Gambar Jernih
- Kisaran Suhu yang Dapat Disesuaikan
- Adaptasi Lingkungan yang Kuat
Model | PLUG417R |
Performa Detektor IR | |
Resolusi | 400x300 |
Lapangan Piksel | 17μm |
Rentang Spektral | 8~14μm |
BERSIH | <30mk |
Pengolahan citra | |
Kecepatan Bingkai | 25Hz/30Hz/50Hz/60Hz |
Waktu Mulai | <15 dtk |
Video Analog | PAL/NTSC |
Video digital | RAW/YUV/BT656/LVDS |
Komponen Ekstensi | USB/Camerlink |
Mode Peredupan | Linier/Histogram/Campuran |
Zoom Digital | 1~8X Zoom Terus-Menerus, Ukuran Langkah 1/8 |
Tampilan Gambar | Hitam Panas/Putih Panas/Warna Pseudo |
Arah Gambar | Membalik Secara Horizontal/Vertikal/Diagonal |
Algoritma Gambar | NUC/AGC/IDE |
Spesifikasi Listrik | |
Antarmuka Eksternal Standar | Antarmuka 50pin_HRS |
Modus Komunikasi | RS232-TTL, 115200bps |
Tegangan Pasokan | 4,5~6V |
Pengukuran suhu | |
Rentang Suhu Operasi | -10°C~50°C |
Kisaran Suhu | -20°C~150°C, 100°C~550°C |
Akurasi Suhu | ±2°C atau ±2% (Ambil Nilai Maksimum) |
SDK | SDK ARM/Windows/Linux, Termografi Layar Penuh |
Karakter fisik | |
Dimensi (mm) | 44,5x44,5x36,6 |
Bobot | ≤77g |
Adaptasi Lingkungan | |
Suhu Operasi | -40°C ~ +70°C |
Suhu Penyimpanan | -45°C ~ +85°C |
Kelembaban | 5%~95%, Non-kondensasi |
Getaran | Getaran Acak 5.35grms, 3 Axis |
Terkejut | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu 6 Arah |
Optik | |
Lensa Opsional | Tetap Fokus Athermal: 7.5mm/13mm/19mm/25mm/35mm |
Inti kamera termal PLUG417R banyak digunakan dalam Inspeksi Tenaga Listrik, Visi Mesin, Membangun Keamanan & Pemantauan HVAC, Di Luar Ruangan, Pemadam Kebakaran & Penyelamatan, Penegakan Hukum & Penyelamatan, ADAS, Muatan UAV, dll.
1. Tentang Detektor Termal
Prinsip kerja detektor termal adalah memanfaatkan efek termal untuk memanaskan elemen pendeteksi dan menyebabkan transformasi panas dari beberapa sifat fisik sehingga energi radiasi IR dapat dideteksi.
Detektor termal bekerja pada suhu kamar.Selama operasinya, terdapat perubahan suhu, yang mungkin memiliki respon lambat dan sensitivitas yang relatif rendah dibandingkan dengan detektor foton.
Terutama ada 4 jenis detektor termal inframerah: Termokopel/Termopil, Detektor Piroelektrik, Termistor/Bolometer, Mikrobolometer
2. Bagaimana Cara Kerja Pencitraan Termal Inframerah?
Sistem pencitraan termal inframerah adalah deteksi non-kontak pasif dan identifikasi teknologi inframerah.Ini memfokuskan radiasi inframerah dari tempat kejadian pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerah.Detektor termal mengubah sinyal radiasi dengan intensitas berbeda menjadi sinyal listrik yang sesuai, dan kemudian melalui amplifikasi dan pemrosesan video, membentuk citra inframerah yang dapat diamati dengan mata telanjang.
