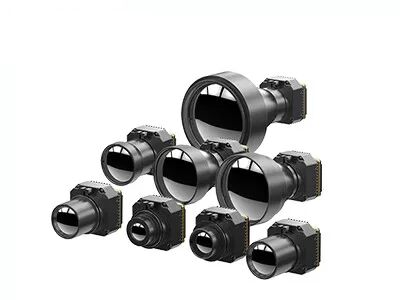

LWIR Thermal Camera Core Uncooled 400x300 untuk Membangun Keamanan HVAC
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | PLUG417R |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Detail produk
| Resolusi | 400x300 / 17μm | Kecepatan Bingkai | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Rentang spektral | 8~14μm |
| Ukuran | 44.5x44.5x33.6mm | Berat | ≤77g |
| Menyoroti | Inti Kamera Termal LWIR 400x300,Inti Kamera Termal HVAC LWIR |
||
Deskripsi Produk
PLUG417R Modul termal yang tidak didinginkan
Modul Kamera Termal LWIR 400x300 17μM Tidak Dingin Dengan Termografi Industri
Deskripsi Produk
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurement. Modul termal inframerah ini tidak hanya dapat mengukur nilai suhu di sekitar Anda tetapi juga menampilkan angka pencitraan termal. Jadi itu harus menjadi pilihan terbaik Anda untuk memantau perubahan suhu.
Modul kamera inframerah kecil ini dapat digunakan secara luas dalam aplikasi pencitraan termal inframerah seperti Thermography, Inspeksi Daya Listrik, Inspeksi Bangunan dll.Hal ini bermanfaat bagi pelanggan OEM untuk pengembangan sekunder dan integrasi dalam semua jenis thermal imager dan infrared thermographic camera.
Fitur Utama
- NETD < 30mk, Sensitivitas Tinggi
- Kinerja yang stabil
- Integrasi Mudah
- Kualitas gambar yang jelas & Detail
- Rentang suhu yang dapat disesuaikan
- Kemampuan Beradaptasi dengan Lingkungan yang Kuat
Spesifikasi Produk
| Model | PLUG417R |
| Kinerja detektor IR | |
| Resolusi | 400x300 |
| Pixel Pitch | 17 μm |
| Jangkauan Spektral | 8 ~ 14 μm |
| NETD | < 30mk |
| Pengolahan Gambar | |
| Tingkat frame | 25Hz/30Hz/50Hz/60Hz |
| Waktu Mulai | < 15 s |
| Video analog | PAL/NTSC |
| Video Digital | Perangkat lunak ini dapat digunakan untuk mendistribusikan data dalam bentuk video. |
| Komponen Ekstensi | USB/Camerlink |
| Mode Dimming | Linear/Histogram/campur |
| Digital Zoom | 1 ~ 8X zoom terus menerus, ukuran langkah 1/8 |
| Tampilan gambar | Hitam Panas / Putih Panas / Warna Palsu |
| Arah Gambar | Membalik secara horizontal/vertikal/diagonal |
| Algoritma Gambar | NUC/AGC/IDE |
| Spesifikasi Listrik | |
| Antarmuka eksternal standar | 50pin_HRS Antarmuka |
| Mode Komunikasi | RS232-TTL, 115200bps |
| Tegangan Pasokan | 4.5 ~ 6V |
| Pengukuran Suhu | |
| Jangkauan suhu operasi | -10°C~50°C |
| Kisaran suhu | -20°C~150°C, 100°C~550°C |
| Keakuratan Suhu | ±2°C atau ±2% (Ambil nilai maksimum) |
| SDK | ARM/Windows/Linux SDK, Termografi Full Screen |
| Karakteristik Fisik | |
| Dimensi (mm) | 44.5 x 44.5 x 36.6 |
| Berat badan | ≤ 77 g |
| Adaptasi Lingkungan | |
| Suhu Operasi | -40°C ~ +70°C |
| Suhu penyimpanan | -45°C ~ +85°C |
| Kelembaban | 5% ~ 95%, Tidak kondensasi |
| Getaran | Getaran acak 5,35 gram, 3 sumbu |
| Kejutan | Gelombang setengah sinus, 40g / 11ms, 3 Axis 6 Arah |
| Optik | |
| Lensa Opsional | Fokus tetap Athermal: 7.5mm/13mm/19mm/25mm/35mm |
Aplikasi Industri
Inti kamera termal PLUG417R banyak digunakan dalam Inspeksi Daya Listrik, Visi Mesin, Keamanan & Pemantauan HVAC Bangunan, Luar Ruang, Pemadam Kebakaran & Penyelamatan, Penegakan Hukum & Penyelamatan, ADAS,UAV muatan bermanfaat dll.
Layanan yang Disesuaikan
Kustomisasi produk: Sesuaikan konfigurasi dan sesuaikan algoritma untuk memenuhi persyaratan khusus industri
Dukungan dan Pelatihan Teknis di Lokasi: Memberikan pelanggan inti dengan pengaturan sistem langsung dan pelatihan operasional
Inovasi Bersama untuk Produk dan Pasar Baru: Bekerja sama dengan pelanggan untuk mengembangkan solusi aplikasi inframerah inovatif
Pertanyaan Umum
1Prinsip Kerja Infrared Fokal Plane Array
Sebuah array elemen fotosensitif diatur pada detektor array bidang fokus.Sinar inframerah yang dipancarkan dari tak terbatas di gambarkan pada elemen fotosensitif dari array bidang fokus melalui sistem optikDetektor mengubah sinyal cahaya menjadi sinyal listrik dan melakukan amplifikasi integral, pengambilan sampel, output buffer dan multiplexing sistem,dan akhirnya dikirim ke sistem pemantauan untuk membentuk gambar.
