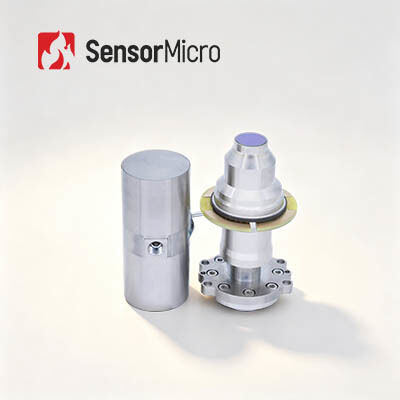

Detektor Inframerah Berpendingin Tipe II Superlattice Gelombang Menengah 640x512 15μm untuk Perakitan Pendingin Dewar Terintegrasi

Tempat asal	Cina
Nama merek	SensorMicro
Sertifikasi	ISO9001:2015; RoHS; Reach
Nomor model	Bab 615H
Kuantitas min Order	1 buah
Harga	Bisa dinegosiasikan
Syarat-syarat pembayaran	T/T

Detail produk

Resolusi	640x512 / 15μm	NETD	20mK (F2/F4)
Rentang Spektral	3,7±0,2μm~4,8±0,2μm	Maks. Kecepatan Bingkai	100Hz
Respon Ketidakseragaman	≤8%	Kecepatan Piksel Efektif	≥99,76%

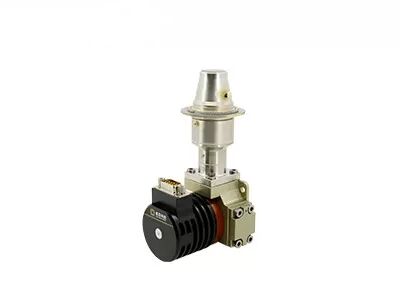

Menyoroti	Detektor Inframerah Didinginkan 30um , Detektor Inframerah Superlattice 320x256 , RS058 Lwir Detektor Inframerah Didinginkan

Tinggalkan pesan

Deskripsi Produk

Menggunakan teknologi Type‑II Superlattice dan desain cryocooler linier, detektor inframerah berpendingin C615H HOT memberikan resolusi 640×512 pada ukuran piksel 15 μm. Mengoperasikan focal‑plane array pada 150 K, ia mempertahankan kinerja premium dengan SWaP yang sangat baik: berat 235 g, konsumsi daya 3 W, dan pendinginan cepat 2,5 menit. Dewar dan cryocooler yang ringkas mendukung integrasi sistem yang fleksibel, sementara MTTF ≥25.000 jam memastikan operasi yang andal dalam jangka panjang untuk aplikasi pencitraan termal dengan perawatan rendah.

Fitur Utama

Desain yang Dioptimalkan untuk SWaP

Ukuran Dewar: φ33 × 37,5 × 70 mm; Cryocooler: φ26 × 55,8 mm, memungkinkan integrasi yang fleksibel
Berat dikurangi menjadi 235 g; konsumsi daya stabil diturunkan menjadi 3 W

Pendinginan Cepat, Start-Up Cepat

Waktu pendinginan sesingkat 2,5 menit

Umur Panjang, Operasi Efisien

MTTF ≥ 25.000 jam

Spesifikasi Produk

Parameter	Spesifikasi
Model	C615H
Bahan Sensitif	T2SL
Resolusi	640×512
Ukuran Piksel	15 μm
Respons Spektral	3,7±0,2 μm ~ 4,8±0,2 μm
NETD Khas	20 mK (F2/F4)
Laju Bingkai Maks.	100 Hz
Laju Piksel Efektif	≥99,76%
Ketidakseragaman Respons	≤8%
Suhu Operasi	-45℃ ~ +71℃
Cryocooler	LS711H \| RS028
Waktu Pendinginan (23℃)	≤3 menit \| ≤2,5 menit
Konsumsi Daya Maks. (71℃)	≤12 W \| ≤12 W
Konsumsi Daya Stabil (23℃)	≤3 W \| ≤3,5 W
Ukuran (mm)	Cryocooler: φ26×55,8 \| 86×43×57 Dewar: 33×37,5×70
Berat (g)	≤235 \| ≤250

Aplikasi Industri

Detektor inframerah berpendingin kriogenik C615H MWIR banyak digunakan di berbagai bidang seperti NDT, Pemantauan Lingkungan, Pengawasan Jarak Jauh, Penelitian Ilmiah, dan lainnya.

Keunggulan Kami

Pasokan Stabil

Dengan rantai pasokan yang stabil dan andal di seluruh ekosistem kami, kami dapat merespons permintaan pasar dengan cepat.

Inovasi Berkelanjutan

Dengan keahlian dalam pembuatan detektor dan pengalaman dalam mendukung integrasi sistem, kami memperoleh wawasan mendalam tentang persyaratan kinerja, terus mengoptimalkan desain, dan menciptakan siklus yang menguntungkan: Aplikasi Produk → Umpan Balik Teknis → Peningkatan Produk.

Keunggulan Biaya

Dengan mengelola seluruh rantai produksi dan memanfaatkan manufaktur skala besar yang efisien, kami memberikan harga yang kompetitif untuk berbagai aplikasi.

FAQ

1. Apa itu radiasi inframerah?

Ketika berbicara tentang pencitraan termal inframerah, hal pertama yang perlu dipertimbangkan adalah radiasi inframerah (IR). Panjang gelombang energi radiasi inframerah dimulai dari sekitar 700 nm dan memanjang hingga sekitar 1 mm. Semua objek memancarkan sejumlah panas dalam bentuk radiasi inframerah, yang tidak terlihat oleh kita karena, dalam seluruh spektrum elektromagnetik, mata telanjang hanya dapat melihat "cahaya tampak."

2. Bagaimana cara kerja pencitra termal inframerah?

Komponen inti dari peralatan inframerah adalah detektor termal inframerah, yang dapat mendeteksi perbedaan suhu kecil dari objek di sekitarnya dengan sensitif. Kemudian mengumpulkan informasi radiasi ini dari objek dan mengeluarkan informasi suhu untuk pencitraan, berdasarkan perbedaan suhu. Semakin panas objeknya, semakin banyak radiasi inframerah yang dihasilkannya. Jika intensitasnya terlalu tinggi, Anda dapat merasakannya sebagai panas.
