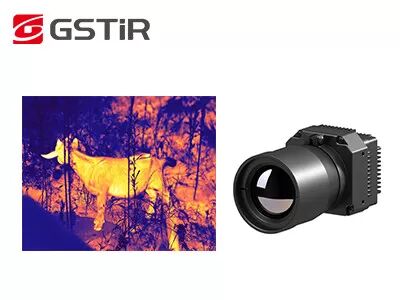

Modul Inti Kamera Termal Inframerah Tanpa Pendingin 1280x1024/8μm untuk Termografi Industri
| Kisaran suhu | -20℃~+550℃ (Dapat Disesuaikan) | Akurasi Suhu | ±2℃ atau ±2% |
|---|---|---|---|
| Resolusi | 640x512/17μm | NETD | <30mK |
| Rentang Spektral | 8~14μm LW | Ukuran | 44.5x44.5x36.6mm |
| Menyoroti | Inti Modul Kamera Termal Tanpa Pendingin,Inti Modul Kamera Termal 640x512,Modul Kamera Termografi Industri |
||
Modul Kamera Termal Infrared yang tidak didinginkan Inti 1280x1024/8μm untuk Termografi Industri
Inti kamera inframerah miniatur Megapiexel 8-mikron pertama di dunia iTL1208R dilengkapi dengan detektor inframerah ApexCore 1280×1024/8μm,menggabungkan pencitraan termal megapixel dan pengukuran suhu dengan profil SWaP yang sangat kompakiTL1208R hanya berukuran 22,6×22,6×34,5mm dan beratnya hanya 34,5 g (termasuk lensa 12 mm), sementara memberikan akurasi pengukuran suhu hingga ±2°C atau ±2%.Ini sangat cocok untuk aplikasi seperti inspeksi luar dan pengukuran suhu industri, di mana baik pencitraan termal resolusi tinggi dan pengukuran suhu yang tepat diperlukan.iTL1208R menyediakan solusi terintegrasi pencitraan termal dan pengukuran suhu untuk perangkat pintar ringan.
8μm Megapixel Terobosan
• Inti kamera termal 8μm megapixel pertama di dunia
• Didukung oleh detektor super inframerah ApexCore 1280×1024/8μm, menyeimbangkan resolusi tinggi dengan integrasi ultra-kompak.
Di Barisan Depan SWaP Performance
• Ukuran hanya 22,6×22,6×34,5 mm, berat 34,5 g (dengan lensa 12 mm), dan hanya mengkonsumsi 1W
• Melanggar hambatan ukuran untuk pencitraan termal megapixel
Optik Bebas Germanium, Integrasi Cepat
• Optik kalcogenida bebas germanium dengan beberapa pilihan lensa untuk berbagai persyaratan aplikasi.
• Antarmuka output gambar MIPI CSI dengan output data RAW dan YUV untuk integrasi sistem yang disederhanakan
| Model | ITL1208R |
| Indikator detektor IR | |
| Bahan yang sensitif | VOx |
| Resolusi | 1280×1024 |
| Ukuran piksel | 8 μm |
| Tanggapan Spektral | 8μm ~ 14μm |
| NETD yang khas | ≤ 30mK |
| Pengolahan Gambar | |
| Tingkat frame digital | 25/30Hz |
| Waktu Mulai | ≤ 6 s |
| Video Digital | Raw/YUV/TMP |
| Algoritma Gambar | NUC/3DNR/DNS/DRC/EE |
| Tampilan gambar | 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Modul Kontrol & Tampilan Video |
| Listrik | |
| Antarmuka eksternal standar | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Antarmuka Komunikasi | TTL-232/I2C |
| Digital Video Interface | MIPI-CSI |
| Tegangan Pasokan | 4.5-5.5V |
| Konsumsi Listrik Tipikal | 1W |
| Pengukuran Suhu | |
| Suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | -20°C~150°C, 100°C~550°C; Dukungan kustomisasi dan ekspansi |
| Keakuratan Pengukuran Suhu | Lebih besar dari ±2°C atau ±2% @23°C±3°C |
| Pengukuran suhu parsial | Nilai maksimum, minimum, dan rata-rata output pendukung dari area pengukuran suhu |
| Mesin | |
| Ukuran (termasuk lensa) | Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm) Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm) Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm) Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm) Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm) Dengan lensa 35mm: 22,6mm × 22,6mm × 50,9mm (diameter luar lensa Φ43,2mm) |
| Berat (termasuk lensa) | 85.5±4.5g ((lens 5mm) 70.5±3.6g ((10mm lensa) 35.7±2g ((12mm lensa) 40.7±2.1g ((17mm lensa) 71.0±3.6g ((lens 25mm) 110±5,5g ((35mm lensa) |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu operasi | -40°C~+70°C |
| Suhu penyimpanan | -45°C~+85°C |
| Kelembaban | 5% ~ 95%, tidak kondensasi |
| Getaran | 5.35grms, getaran acak, 3-sumbu |
| Dampak | Half Sinus Wave, 40g / 11ms, arah dampak, 3 sumbu, 6 arah |
| Sertifikasi | RoHS2.0/REACH |
| Lensa optik | Fokus tetap: 5/10/12/17/25/35mm |
Modul pencitraan termal iTL1208R banyak digunakan dalam pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dikenakan, perangkat portabel, dll.
Layanan yang Disesuaikan
Kustomisasi produk: Sesuaikan konfigurasi dan sesuaikan algoritma untuk memenuhi persyaratan khusus industri
Dukungan dan Pelatihan Teknis di Lokasi: Memberikan pelanggan inti dengan pengaturan sistem langsung dan pelatihan operasional
Inovasi Bersama untuk Produk & Pasar Baru: Bekerja sama dengan pelanggan untuk mengembangkan solusi aplikasi inframerah inovatif
1Apa itu Imaging Infrared?
Pencitraan termal inframerah adalah metode menggunakan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang benda, untuk merumuskan gambarnya,atau mendapatkan informasi suhu benda, bahkan di lingkungan visibilitas rendah.
2Bagaimana Imaging Infrared Termal bekerja?
Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif tanpa kontak teknologi inframerah.Ini memfokuskan radiasi inframerah dari adegan pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerahDetektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai dan kemudian melalui amplifikasi dan pemrosesan video,membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
