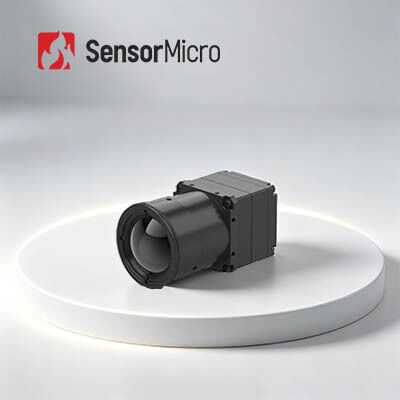

Modul Kamera Inframerah 1280x1024/12µm Inti untuk Termografi Industri

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model KOIN1212R
Kuantitas min Order 1 BUAH
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Kisaran Suhu -20℃~+550℃ (Dapat Disesuaikan) Akurasi Suhu ±2℃ atau ±2%
Resolusi 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Rentang Spektral 8~14μm LW Kecepatan Bingkai Digital 30Hz
Menyoroti

Inti Modul Kamera 640x512

,

Inti Modul Kamera Termografi

,

Modul Kamera Termal Inframerah 17um
Tinggalkan pesan
Deskripsi Produk
Modul Inti Kamera Inframerah 1280x1024 12µm untuk Termografi Industri
Gambaran Produk

Inti kamera inframerah COIN1212R menampilkan detektor inframerah tidak berpendingin megapixel 1280*1024/12µm, terintegrasi dengan sirkuit pemrosesan sinyal canggih dan algoritma pengukuran suhu. Ia mendukung protokol komunikasi serial yang diadopsi secara luas dan menawarkan berbagai antarmuka keluaran video bersama dengan pilihan lensa optik yang lengkap.

Mampu mendeteksi perbedaan suhu dengan cepat dan menghasilkan gambar termal yang jelas serta data suhu yang presisi, ini secara signifikan menyederhanakan pengembangan sekunder sistem pengukuran suhu.

Fitur Utama
Pencitraan Definisi Tinggi, Deteksi Presisi
  • Deteksi definisi tinggi megapixel memungkinkan pengukuran suhu inframerah pada tampilan yang lebih luas dan area yang lebih besar
  • Saat memantau variasi suhu yang sangat kecil, lebih banyak detail termal dari target terungkap dengan jelas
Fitur Lengkap dan Efisien
  • Dikembangkan dengan detektor inframerah tidak berpendingin format besar terkemuka
  • Terintegrasi dengan berbagai algoritma pemrosesan gambar canggih untuk meningkatkan kualitas gambar
  • Akurasi pengukuran suhu hingga ±3°C atau ±3%, mendukung rentang -20°C hingga 150°C dan 0 hingga 550°C, dengan ekstensi yang dapat disesuaikan
Konfigurasi Ganda, Integrasi Cepat
  • Mendukung berbagai mode keluaran gambar termasuk DVP dan BT.1120
  • Keluaran data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
Model COIN1212R
Indikator Detektor IR Bahan Sensitif: VOx
Resolusi: 1280*1024
Ukuran Piksel: 12µm
Respons Spektral: 8µm ~ 14µm
NETD Khas: ≤40mK/F1.0/25℃
Pemrosesan Gambar Laju Bingkai Digital: 30Hz
Waktu Mulai: 6s
Video Analog: /
Video Digital: RAW/YUV422/TMP
Algoritma Gambar: Koreksi Ketidakseragaman (NUC), Pengurangan Derau 3D (3DNR), Penekanan Derau 2D (DNS), Kompresi Rentang Dinamis (DRC), Peningkatan Tepi (EE)
Tampilan Gambar: 10 Jenis (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC Perangkat Lunak ICC: Kontrol Modul & Tampilan Video
Listrik Antarmuka Eksternal Standar: 50pin: DF40C-50DP-0.4V(51), (HRS,Male)
Papan Ekstensi: USB3.0
Antarmuka Komunikasi: TTL-232
Antarmuka Video Digital: DVP16/BT.1120/MIPI
Tegangan Pasokan: 4.5~5.5V
Konsumsi Daya Khas: 1.0W
Pengukuran Suhu Suhu Operasi: -10℃~+50℃
Rentang Pengukuran Suhu: -20℃~150℃, 0℃~550℃; Mendukung Kustomisasi dan Ekspansi
Akurasi Pengukuran Suhu: Lebih besar dari ±2℃ / ±2%
Pengukuran Suhu Parsial: Mendukung keluaran nilai maksimum, minimum, dan rata-rata area pengukuran suhu
SDK: Android/Windows/Linux; Mencapai Analisis Aliran Video dan Konversi dari Abu-abu ke Suhu
Mekanik Ukuran Inti Kosong (mm): 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Berat Inti Kosong (g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Adaptabilitas Lingkungan Suhu Operasi: -40℃~+70℃
Suhu Penyimpanan: -45℃~+85℃
Kelembaban: 5%~95%, non-kondensasi
Getaran: 5.35grms, Getaran Acak, 3-sumbu
Benturan: Gelombang Setengah Sinus, 40g/11ms, Arah Benturan 3 Sumbu, 6 Arah
Sertifikasi: ROHS2.0/REACH
Lensa Optik Lensa Optik: Fokus Tetap Atermal: 14mm/19mm/24mm
Tingkat Perlindungan: IP67 (Lensa Depan)
Aplikasi Industri

Modul pencitraan termal COIN1212R banyak digunakan dalam Inspeksi Tenaga Listrik, Visi Mesin, Keamanan & Pemantauan HVAC Bangunan, Luar Ruang, Pemadam Kebakaran & Penyelamatan, Penegakan Hukum & Penyelamatan dll.

Manfaat Produk
Portofolio Produk Beragam

Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.

Variasi Produk Kaya

Berbagai kombinasi resolusi array, ukuran piksel, gelombang, dan pilihan lensa memberikan fleksibilitas lebih besar untuk berbagai aplikasi.

Kinerja Unggul

Pencitraan yang jelas, ukuran ringkas, konsumsi daya rendah, sensitivitas tinggi, dan keandalan yang kuat—dirancang untuk berkinerja dalam berbagai tantangan lingkungan.

Integrasi Mudah

Berbagai pilihan antarmuka membuat integrasi menjadi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.

Pertanyaan yang Sering Diajukan
Apa itu isoterm inframerah?
Garis yang menghubungkan titik-titik dengan nilai suhu yang sama pada grafik isoterm disebut isoterm. Isoterm menunjukkan keadaan yang berbeda, dan suhu yang direpresentasikan juga berbeda, yang dibagi menjadi situasi berikut:
  • Jika isoterm jarang, perbedaan suhu antara tempat yang berbeda relatif kecil; jika isoterm padat, itu berarti suhu di tempat yang berbeda sangat berbeda.
  • Jika isoterm lurus, itu berarti ada sedikit faktor yang mempengaruhi distribusi suhu; jika isoterm melengkung, itu berarti ada banyak faktor yang mempengaruhi distribusi suhu.
  • Tren timur-barat berarti suhu bervariasi dengan lintang, dan faktor lintang adalah faktor utama; jika isoterm sejajar dengan garis pantai, yang berarti suhu bervariasi dengan jarak dari laut, dan jarak dari laut adalah faktor utama.
