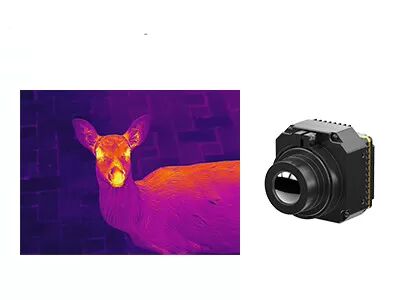

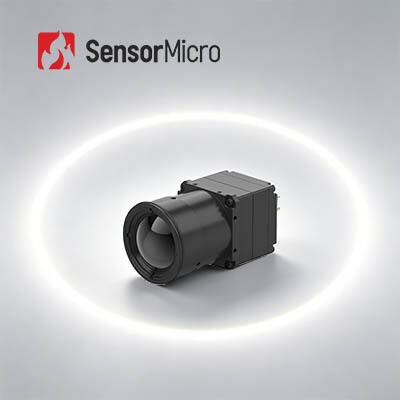

Modul Kamera Inframerah LWIR 1280×1024/12μm dengan Rentang Spektral 8~14μm
| Tempat asal | Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | KOIN1212R |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Resolusi | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Kecepatan Bingkai Digital | 30Hz |
| Tegangan Pasokan | 4,5~5,5V | Konsumsi Daya Khas | 1.0W |
| Menyoroti | Modul Kamera LWIR Resolusi Tinggi,Modul Kamera Termal 14um,Inti Kamera Pencitraan Termal VOx |
||
Deskripsi Produk
1280*1024/12μm Infrared Camera Module LWIR 8~14μm Jangkauan spektral
COIN1212R adalah salah satu modul kamera inframerah seri COIN-R yang tidak didinginkan yang dikembangkan oleh SensorMicro.sirkuit pengolah sinyal profesional, dan platform pemrosesan gambar canggih untuk sepenuhnya mengubah radiasi inframerah target menjadi data suhu yang tepat.Modul ini mendukung pengukuran suhu dengan kisaran yang dapat disesuaikan dari -20 °C hingga 550 °C untuk aplikasi industri.
Dengan array resolusi 1280x1024 yang besar, modul termal yang tidak didinginkan COIN1212R memberikan detail gambar yang unggul dan mendukung aplikasi bidang pandang yang lebih luas.Ukuran piksel 12μm yang berkurang memberikan resolusi spasial yang ditingkatkan dan memungkinkan jarak fokus lensa optik yang lebih pendek untuk mencapai tujuan misi jarak yang sama.
Fitur Utama
Pencitraan Definisi Tinggi, Deteksi yang Tepat
- Deteksi resolusi tinggi megapixel memungkinkan pengukuran suhu inframerah pada tampilan yang lebih luas dan area yang lebih besar
- Pengungkapan yang jelas dari lebih banyak rincian termal ketika memantau variasi suhu kecil
Fitur Lengkap dan Efisien
- Dikembangkan dengan detektor inframerah top-tier format besar tidak didinginkan
- Terintegrasi dengan beberapa algoritma pemrosesan gambar canggih untuk peningkatan kualitas gambar
- Keakuratan pengukuran suhu hingga ±3°C atau ±3%, mendukung kisaran -20°C sampai 150°C dan 0 sampai 550°C dengan ekstensi yang dapat disesuaikan
Multiple Konfigurasi, Integrasi Cepat
- Mendukung berbagai mode output gambar termasuk DVP dan BT.1120
- Output data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
| Model | COIN1212R |
|---|---|
| Indikator detektor IR | |
| Bahan yang sensitif | VOx |
| Resolusi | 1280*1024 |
| Ukuran piksel | 12 μm |
| Tanggapan Spektral | 8μm ~ 14μm |
| NETD yang khas | ≤ 40mK/F1.0/25°C |
| Pengolahan Gambar | |
| Tingkat frame digital | 30Hz |
| Waktu Mulai | 6s |
| Video analog | / |
| Video Digital | Raw/YUV422/TMP |
| Algoritma Gambar | Koreksi Ketidaksamaan (NUC) Pengurangan Kebisingan 3D (3DNR) Penghapusan Kebisingan 2D (DNS) Kompresi Jangkauan Dinamis (DRC) Peningkatan Edge (EE) |
| Tampilan gambar | 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Modul Kontrol & Tampilan Video |
| Listrik | |
| Antarmuka eksternal standar | 50pin: DF40C-50DP-0.4V ((51), (HRS, Male) |
| Papan Ekstensi | USB3.0 |
| Antarmuka Komunikasi | TTL-232 |
| Digital Video Interface | DVP16/BT.1120/MIPI |
| Tegangan Pasokan | 4.5 ~ 5.5V |
| Konsumsi Listrik Tipikal | 1.0W |
| Pengukuran Suhu | |
| Suhu operasi | -10°C~+50°C |
| Jangkauan Pengukuran Suhu | -20°C~150°C, 0°C~550°C; Dukungan kustomisasi dan ekspansi |
| Keakuratan Pengukuran Suhu | Lebih besar dari ±2°C / ±2% |
| Pengukuran suhu parsial | Nilai maksimum, minimum, dan rata-rata output pendukung dari area pengukuran suhu |
| SDK | Android/Windows/Linux; Mencapai Analisis dan Konversi Aliran Video dari Gray ke Suhu |
| Mesin | |
| Ukuran inti kosong ((mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Berat inti kosong ((g) | 14mm/19mm/25mm: 19,7±1g 35mm/50mm/100m: 32,5±1g |
| Kemampuan Beradaptasi dengan Lingkungan | |
| Suhu operasi | -40°C~+70°C |
| Suhu penyimpanan | -45°C~+85°C |
| Kelembaban | 5% ~ 95%, tidak kondensasi |
| Getaran | 5.35grms, getaran acak, 3-sumbu |
| Dampak | Gelombang setengah sinus, 40g / 11ms, arah dampak 3 sumbu, 6 arah |
| Sertifikasi | RoHS2.0/REACH |
| Lensa optik | |
| Lensa optik | Fokus tetap Athermal: 14mm/19mm/24mm |
| Tingkat Perlindungan | IP67 ((Lensa Depan) |
Aplikasi Industri
Modul pencitraan inframerah COIN1212R banyak digunakan dalam Listrik Tenaga, Visi Mesin, Inspeksi Bangunan, Petrokimia Metallurgi, dan berbagai aplikasi industri lainnya.
Portofolio Produk Beragam
- Berbagai produk yang kaya:Beberapa resolusi array, ukuran piksel, band gelombang, dan kombinasi opsi lensa memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
- Kinerja luar biasa:Pencitraan yang jelas, ukuran kompak, konsumsi daya rendah, kepekaan tinggi, dan keandalan yang kuat dirancang untuk bekerja di bawah berbagai tantangan lingkungan.
- Mudah Integrasi:Berbagai pilihan antarmuka membuat integrasi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
Pertanyaan yang Sering Diajukan
1Apa itu Imaging Infrared?
Pencitraan termal inframerah adalah metode menggunakan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang benda, untuk merumuskan gambarnya,atau mendapatkan informasi suhu benda, bahkan di lingkungan visibilitas rendah.
2Bagaimana Imaging Infrared Termal bekerja?
Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif tanpa kontak teknologi inframerah.Ini memfokuskan radiasi inframerah dari adegan pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerahDetektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai dan kemudian melalui amplifikasi dan pemrosesan video,membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
