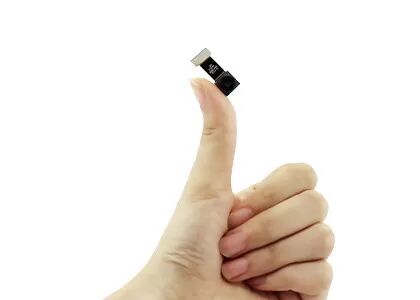

Antarmuka DVP Modul Kamera Termal Inframerah 120x90 8~14μm
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | TIMO120 |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Rentang spektral | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| Resolusi | 120x90 | Pitch Piksel | 17μm |
| Kisaran Suhu | -20℃~+120℃ (Dapat disesuaikan) | Ukuran | 8.5x8.5x9.16mm |
| Menyoroti | Modul Kamera Termal Antarmuka DVP,Modul Kamera Termal Inti Kamera Termal 120x90,14um |
||
Deskripsi Produk
Inti Kamera Termal TIMO120
Inti Kamera Pencitraan Termal VOx FPA 120x90 / 17μm Miniatur Terintegrasi dalam Kamera Inframerah
Deskripsi Produk
Modul inframerah miniatur TIMO120 mengintegrasikan optik tingkat wafer, detektor paket tingkat wafer (WLP) 120x90 / 17μm dan sirkuit pemrosesan gambar dasar untuk dengan cepat mendapatkan gambar termal dari area target dan distribusi panas.
Inti pencitraan termal TIMO120 berorientasi untuk aplikasi pencitraan inframerah yang dioptimalkan ukuran, berat, daya, biaya (SWaP-C). Struktur super miniatur dan konsumsi daya yang sangat rendah memudahkan untuk diintegrasikan ke dalam berbagai perangkat pintar, pencitraan termal atau terminal seluler dengan persyaratan ketat pada biaya, ukuran, dan berat.
Fitur Utama
- Modul inframerah WLP minimum, dimensi pada 8.5x8.5x9.16mm
- Antarmuka DVP, kompatibel dengan berbagai platform tertanam
- Setara dengan modul kamera visual, integrasi langsung
- Kit pengembangan SDK lengkap
- Desain daya rendah untuk memperpanjang waktu pengoperasian
- Biaya rendah untuk banyak jenis aplikasi cerdas
Spesifikasi Produk
| Model | TIMO-120 |
| Kinerja Detektor IR | |
| Resolusi | 120x90 |
| Jarak Piksel | 17μm |
| Rentang Spektral | 8~14μm |
| NETD | ≤60mK |
| Jenis Lensa | WLO |
| Mode Fokus | Zoom Tetap |
| HFOV | 90°/50° |
| Kedalaman Bidang | 10cm hingga Tak Terhingga |
| Laju Bingkai | 1~30Hz (Dapat Disesuaikan) |
| Pengukuran Suhu | |
| Rentang Suhu | -20°C ~ +120°C (Dapat Disesuaikan) |
| Akurasi Suhu | Dapat Disesuaikan (Memenuhi Persyaratan Termografi Tubuh atau Industri) |
| Antarmuka/Kontrol | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Antarmuka | Antarmuka Digital |
| Konsumsi Daya | 45mW (Mode Tipikal); 9mW (Mode Daya Rendah) |
| Karakteristik Fisik | |
| Dimensi (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (Spesifikasi Harus Berlaku) |
| Suhu Pengoperasian | -20°C ~ +60°C |
| Suhu Penyimpanan | -40°C ~ +85°C |
Aplikasi Industri
Inti kamera termal inframerah TIMO120 banyak digunakan di banyak bidang, seperti Termografi, Perangkat Keras Cerdas, Bangunan Cerdas, Rumah Cerdas, AIoT, dll.
Portofolio Produk yang Beragam
Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi.
Berbagai Produk yang Kaya
Beberapa resolusi array, ukuran piksel, pita gelombang, dan kombinasi opsi lensa memberikan fleksibilitas yang lebih besar untuk berbagai aplikasi.
Kinerja Luar Biasa
Pencitraan yang jelas, ukuran ringkas, konsumsi daya rendah, sensitivitas tinggi, dan keandalan yang kuat—dirancang untuk berkinerja di bawah berbagai tantangan lingkungan.
Integrasi Mudah
Beberapa opsi antarmuka membuat integrasi menjadi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi.
FAQ
1. Perbedaan antara Gambar Termal & Gambar Visual tentang Lensa
Perbedaan utama dari lensa adalah bahwa lensa pencitraan termal harus dibuat dari bahan khusus. Alasan utamanya adalah radiasi panas inframerah tidak dapat melewati kaca (silikon), sehingga digunakan lensa khusus yang terbuat dari bahan khusus germanium, kromium, dan bahan logam lainnya. Hal ini juga menyebabkan harga lensa pencitraan termal sedikit lebih tinggi daripada lensa optik, yang juga meningkatkan harga seluruh perangkat.
2. Perbedaan antara Gambar Termal & Gambar Visual tentang Prinsip Pencitraan
Prinsip pencitraan mereka pada dasarnya sama. Perangkat pencitraan menghasilkan gambar gelombang cahaya dalam rentang panjang gelombang tertentu. Di alam, rentang panjang gelombang cahaya tampak adalah dari 0,39μm hingga 0,78μm, sedangkan rentang panjang gelombang radiasi termal inframerah adalah dari 0,75μm hingga 1000μm. Selama suhu target lebih tinggi dari nol mutlak -273 ℃, akan ada radiasi inframerah.
