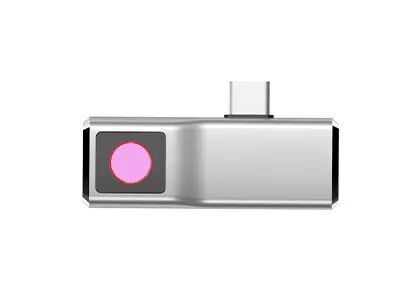

Modul Kamera Pencitraan Termal VOx FPA Miniatur 120x90 17μM

  • Miniature VOx FPA Thermal Imaging Camera Module 120x90 17μM
  • Miniature VOx FPA Thermal Imaging Camera Module 120x90 17μM
Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model TIMO120
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Rentang spektral 8~14μm BERSIH ≤60mK
Resolusi 120x90 Lapangan Piksel 17μm
Kisaran suhu -20℃~+120℃ (Dapat disesuaikan) Ukuran 8.5x8.5x9.16mm
Cahaya Tinggi

Modul Kamera Pencitraan Termal Miniatur

,

Modul Kamera Pencitraan Termal FPA

,

Inti Kamera Termal 17uM
Tinggalkan pesan
Deskripsi Produk
Inti Kamera Termal TIMO120



Miniatur VOx FPA 120x90 / 17μm Thermal Imaging Camera Core Terintegrasi dalam Kamera Inframerah



Deskripsi Produk



Modul inframerah miniatur TIMO120 mengintegrasikan optik tingkat wafer, detektor paket tingkat wafer (WLP) 120x90 / 17μm, dan sirkuit pemrosesan gambar dasar untuk mendapatkan gambar termal dari area target dan distribusi panas dengan cepat.



Inti pencitraan termal TIMO120 berorientasi untuk aplikasi pencitraan inframerah ukuran, berat, daya, biaya (SWaP-C) yang dioptimalkan.Strukturnya yang sangat mini dan konsumsi daya yang sangat rendah nyaman untuk diintegrasikan ke dalam berbagai perangkat pintar, pencitra termal, atau terminal seluler dengan persyaratan biaya, ukuran, dan berat yang ketat.



Fitur utama



- Modul inframerah WLP minimum, dimensi 8.5x8.5x9.16mm
- Antarmuka DVP, kompatibel dengan berbagai platform tertanam
- Modul kamera terlihat setara, integrasi langsung
- Kit pengembangan SDK lengkap
- Desain berdaya rendah untuk memperpanjang waktu pengoperasian yang lebih lama
- Biaya rendah untuk berbagai jenis aplikasi cerdas



Spesifikasi Produk



Model TIMO-120
Performa Detektor IR
Resolusi 120x90
Lapangan Piksel 17μm
Rentang Spektral 8~14μm
BERSIH ≤60mK
Tipe Lensa WLO
Mode fokus Zoom Tetap
HFOV 90°/50°
Kedalaman lapangan 10cm hingga Tak Terhingga
Kecepatan Bingkai 1~30Hz (Dapat Disesuaikan)
Pengukuran suhu
Kisaran Suhu -20°C ~ +120°C (Dapat Disesuaikan)
Akurasi Suhu Dapat disesuaikan (Memenuhi Persyaratan Termografi Tubuh atau Industri)
Antarmuka/Kontrol
AVDD 3,6V±0,05V
VSK/VDET 4,7 ± 0,05V
DVDD 1,8V±0,05V
Antarmuka Antarmuka Digital
Konsumsi daya 45mW (Mode Khas);9mW (Mode Daya Rendah)
Karakter fisik
Dimensi (mm) 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (Spesifikasi Akan Berlaku)
Suhu Operasi -20°C ~ +60°C
Suhu Penyimpanan -40°C ~ +85°C



Aplikasi Industri



Inti kamera termal inframerah TIMO120 banyak digunakan di banyak bidang, seperti Termografi, Perangkat Keras Cerdas, Gedung Cerdas, Rumah Pintar, AIoT, dll.



Modul Kamera Pencitraan Termal VOx FPA Miniatur 120x90 17μM 0



Tim Teknologi Sensor Global



Modul Kamera Pencitraan Termal VOx FPA Miniatur 120x90 17μM 1



FAQ



1. Gambar Termal Vs.Gambar visual

Cahaya tampak adalah gelombang elektromagnetik yang dapat dilihat oleh manusia.Kisaran panjang gelombangnya umumnya berada di antara 360-400 nm~760-830nm.Spektrum elektromagnetik ini juga disebut spektrum tampak, dan rentang frekuensinya adalah 830-750THz~395-360THz.

Inframerah adalah gelombang elektromagnetik dengan panjang gelombang antara gelombang mikro dan cahaya tampak.Panjang gelombangnya antara 760 nanometer (nm) dan 1 milimeter (mm).Ini adalah cahaya tak terlihat dengan panjang gelombang lebih panjang dari cahaya merah.Frekuensi kira-kira dalam kisaran 430 THz hingga 300 GHz.



2. Detektor Gambar Termal & Gambar Visual

Untuk detektor inti perangkat pencitraan, perangkat cahaya tampak menggunakan detektor CCD dan CMOS, sedangkan pencitraan termal menggunakan detektor berpendingin dan tidak berpendingin.Perbedaan utamanya adalah CCD/CMOS cahaya tampak dapat merasakan gelombang cahaya dalam pita cahaya tampak, dan detektor pencitraan termal dapat merasakan gelombang cahaya radiasi termal dalam pita inframerah.Detektor pencitraan termal inframerah dibagi menjadi banyak jenis sesuai dengan proses pembuatan dan bahan pengemasan yang berbeda.Perasaan yang lebih makroskopis adalah bahwa detektor pencitraan termal inframerah lebih mahal daripada CCD cahaya tampak.
