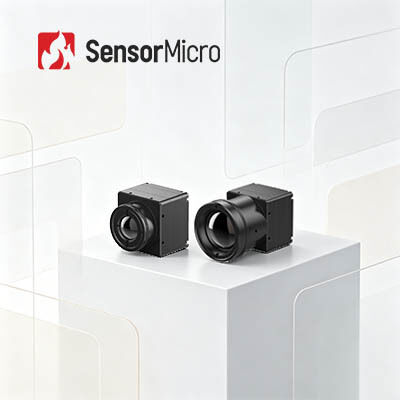

Modul Pencitraan Termal LWIR Multifungsi dengan Resolusi 384x288 dan Pitch Piksel 17μm untuk Performa NETD ≤30mK Unggul

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model KOIN417G3
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Pitch Piksel 17μm Resolusi 384x288
Konsumsi Daya 0,65W Rentang Spektral 8~14μm
NETD ≤30mK Kecepatan Bingkai 25/30/50Hz
Menyoroti

Modul Termal LWIR Multifungsi

,

Modul Termal Detektor Ir 12uM

,

Modul Pencitraan Termal LWIR 640x512
Tinggalkan pesan
Deskripsi Produk

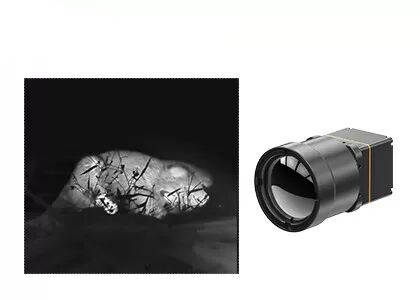

Multifunctional LWIR Thermal Imaging Module dengan 384x288 17μm IR Detector
Ringkasan Produk

COIN417G3 adalah inti kamera inframerah tingkat wafer 384×288/17μm yang hemat biaya dengan NETD≤30mK. Ini mendukung output multi-interface USB2.0/DVP/LVDS/BT.656 dan pencocokan lensa yang dapat disesuaikan.Dirancang untuk integrasi tertanam daya rendah, ia melayani industri visi, keamanan, pemadam kebakaran dan sistem visi ADAS dengan pengembangan sekunder yang mudah.

Dilengkapi oleh algoritma pemrosesan citra eksklusif, inti kamera inframerah COIN417G3 menghasilkan kontur termal yang lebih tajam dengan kebisingan yang lebih rendah di bawah perbedaan suhu yang halus.Dengan kompatibilitas antarmuka yang komprehensif dan kemampuan ekspansi lensa yang fleksibel, dapat digunakan di banyak bidang.

Fitur Utama
  • Fungsionalitas yang Komprehensif, Desain yang Menghemat Biaya
    • Dikembangkan menggunakan detektor kemasan tingkat wafer berkinerja tinggi
    • Terintegrasi dengan algoritma pemrosesan gambar canggih untuk meningkatkan kualitas gambar
  • Kinerja Luar Biasa, Gambar yang Lebih Baik
    • Sensitivitas tinggi dengan NETD tipikal ≤30mK
    • Algoritma gambar generasi berikutnya memberikan gambar termal yang lebih jelas dan tajam
  • Ekspansi Fleksibel, Integrasi Cepat
    • Berbagai pilihan lensa optik tersedia untuk memenuhi skenario aplikasi yang berbeda
    • Mendukung antarmuka output gambar USB2.0/DVP/LVDS/BT.656
    • Output data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
Model COIN417G3
Indikator detektor IR
Bahan yang sensitif VOx
Resolusi 384×288
Ukuran piksel 17 μm
Tanggapan Spektral 8μm ~ 14μm
NETD yang khas ≤ 30mK/F1.0/25°C
Pengolahan Gambar
Tingkat frame digital 25/30/50Hz
Waktu Mulai 6s
Video analog PAL/NTSC
Video Digital RAW/YUV422
Algoritma Gambar Koreksi Ketidaksamaan (NUC)
Pengurangan Kebisingan 3D (3DNR)
Penghapusan Kebisingan 2D (DNS)
Kompresi Jangkauan Dinamis (DRC)
Peningkatan Edge (EE)
Tampilan gambar 10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC
Perangkat Lunak ICC Modul Kontrol & Tampilan Video
Listrik
Antarmuka eksternal standar 50Pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Papan Ekstensi USB3.0/USB2.0/VPC/USB2.0&VPC
Antarmuka Komunikasi TTL-232/USB2.0
Digital Video Interface DVP8/DVP16/USB2.0/BT.656/LVDS
Tegangan Pasokan 4.5 ~ 5.5V
Konsumsi Listrik Tipikal 0.65W
Mesin
Ukuran inti kosong ((mm) 25.4mm × 25.4mm × 16.5mm
Berat inti kosong ((g) 16.6±1
Kemampuan Beradaptasi dengan Lingkungan
Suhu operasi -40°C~+70°C
Suhu penyimpanan -45°C~+85°C
Kelembaban 5% ~ 95%, tidak kondensasi
Getaran Getaran acak, 5,35 gram, 3-sumbu
Dampak Gelombang setengah sinus, 40g / 11ms, arah dampak X Axis, 3 kali
Sertifikasi RoHS2.0/REACH
Lensa optik
Lensa optik Fokus tetap Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25mm/35mm
Tingkat Perlindungan IP67 ((Lensa Depan)
Aplikasi Industri

Modul pencitraan termal COIN417G3 diterapkan di bidang Visi Industri, Pemantauan Keamanan, Pemadam Kebakaran & Penyelamatan, Luar Ruang, Visi Mesin, ADAS dll.

Manfaat Kita
  • Dokumen lengkap:Manual produk, panduan pengaturan, dan referensi pilihan.
  • Bantuan Pengembangan & Pengujian:Pengujian Sampel Terpadu, evaluasi kinerja, dan verifikasi parameter dibuat mudah.
  • Advanced Developer Toolkit:SDK, API, algoritma, dan alat debugging untuk integrasi yang mendalam.
  • Dukungan teknis jarak jauh:Dukungan 24/7 - respon cepat dan resolusi tepat waktu untuk masalah kritis.
  • Jaminan:Bagian asli dan kepatuhan proses yang ketat untuk mengembalikan kinerja optimal.
Pertanyaan yang Sering Diajukan
Keuntungan Pencitraan Gas Optik
  • Menghemat waktu & efisien:mendukung deteksi real-time skala besar, lokasi kebocoran yang cepat, tidak perlu mengganggu produksi
  • Deteksi jarak jauh:jauh dari daerah berbahaya dan kompleks, pengujian non-kontak non-destruktif, tanpa sumber radiasi tambahan
  • Mudah dianalisis:pencitraan intuitif, penyimpanan instan, analisis yang nyaman
  • Pemeriksaan multi-fungsi:berbagai gas dapat dideteksi, dengan fungsi pengukuran suhu jarak jauh yang sangat baik
