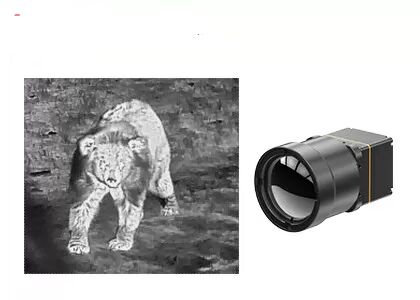

Desain Ringkas Inti Kamera Pencitraan Termal LWIR Tanpa Pendingin 640x512 12μm
| Tempat asal | Wuhan, Provinsi Hubei, Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | TWIN612/R |
| Kuantitas min Order | 1 buah |
| Harga | negotiable |
| Syarat-syarat pembayaran | L/C,T/T |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Resolusi | 640x512 | Konsumsi Daya | 0,8W |
|---|---|---|---|
| Rentang spektral | 8~14μm | Pitch Piksel | 12μm |
| NETD | <40mK | Kecepatan Bingkai | 25Hz/30Hz |
| Menyoroti | 640x512 Thermal Imaging Ir Core,12uM Thermal Imaging Ir Core,Uncooled Thermal Detector LWIR Core |
||
Deskripsi Produk
Desain Ringkas Inti Kamera Pencitraan Termal LWIR Tak Didinginkan 640x512 12μm
Deskripsi Produk
Modul termal TWIN612 adalah produk baru yang dikembangkan oleh SensorMicro. Ia mengintegrasikan detektor inframerah tak didinginkan paket keramik 640×512/12µm. Dengan NETD tipikal＜40mk, modul termal TWIN612 dapat menyajikan gambar yang lebih jelas, lebih tajam, dan lebih detail.
Dengan rentang pengukuran suhu -20℃~150℃/0~550℃, akurasi ±2℃ atau ±2% dan laju bingkai hingga 30Hz, modul termal menjamin gambar termal yang halus dan pengukuran suhu yang akurat.
Modul termal TWIN612 memiliki keunggulan desain ringkas, struktur ringan, dan konsumsi daya serendah 0,8w. Dengan algoritma gambar yang ditingkatkan dan fungsi pengukuran suhu, modul termal TWIN612 menyajikan gambar yang lebih stabil dan suhu yang akurat.
Proses pengemasan keramik mirip dengan pengemasan logam, yang merupakan teknologi pengemasan detektor inframerah yang matang. Dibandingkan dengan pengemasan logam, volume dan berat detektor yang dikemas akan sangat berkurang. Dengan demikian, modul termal TWIN612 dapat diterapkan pada industri yang memiliki persyaratan ketat pada ukuran, berat, dan konsumsi daya.
Fitur Utama
- Ukuran Mini: 25.4mm×25.4mm×35mm
- Ringan: 25g
- NETD Tipikal<40mk
- Pencitraan Termal yang Tajam dan Jelas
- Konsumsi Daya Tipikal Serendah 0.8W
Spesifikasi Produk
| Model | TWIN612/R |
| Kinerja Detektor IR | |
| Resolusi | 640×512 |
| Ukuran Piksel | 12μm |
| Rentang Spektral | 8~14μm |
| NETD Tipikal | ＜40mK |
| Pemrosesan Gambar | |
| Laju Bingkai | 25Hz/30Hz |
| Waktu Mulai | 6s |
| Video Analog | PAL/NTSC |
| Video Digital | YUV/BT.656/LVDS/USB2.0 |
| Tampilan Gambar | 11 Secara Total (Putih Panas/Lava/Ironbow/Aqua/Besi Panas/Medis/Arktik/Pelangi1/Pelangi2/Merah Panas/Hitam Panas) |
| Algoritma Gambar | NUC/3D/2D/DRC/EE |
| Spesifikasi Listrik | |
| Antarmuka Eksternal Standar | 50pin_HRS |
| Antarmuka Komunikasi | RS232/USB2.0 |
| Tegangan Catu Daya | 4~5.5V |
| Konsumsi Daya Tipikal | 0.8W |
| Pengukuran Suhu | |
| Rentang Suhu Operasi | -10℃~50℃ |
| Rentang Pengukuran Suhu | -20℃~150℃, 0℃~550℃ |
| Akurasi Pengukuran Suhu | Lebih Besar dari ±2℃ atau ±2% |
| SDK | Windows/Linux; Capai Analisis dan Konversi Aliran Video dari Abu-abu ke Suhu |
| Karakteristik Fisik | |
| Dimensi (mm) | 25.4×25.4×35 (Tanpa Lensa) |
| Berat | 25g (Tanpa Lensa) |
| Adaptasi Lingkungan | |
| Suhu Operasi | -40℃～+70℃ |
| Suhu Penyimpanan | -45℃～+85℃ |
| Kelembaban | 5%~95%, non-kondensasi |
| Getaran | 5.35grms, 3 Sumbu |
| Guncangan | Gelombang Setengah Sinus, 40g/11ms, 3 Sumbu, 6 Arah |
| Optik | |
| Lensa Opsional | Atermal Tetap: 13mm |
Aplikasi Industri
Modul pencitraan termal TWIN612/R diterapkan pada bidang Termografi, Pemantauan Keamanan, Muatan UAV, Robot, Perangkat Keras Cerdas, ADAS, Pemadam Kebakaran & Penyelamatan
Keunggulan Kami
FAQ
1. Resolusi Spasial
Sebagai indikator kejernihan gambar termal, ia menunjukkan kemampuan untuk menyelesaikan bentuk spasial target dan biasanya dinyatakan dalam mrad (milliradian).
Resolusi spasial adalah ukuran objek terkecil yang dapat diselesaikan oleh sensor, atau area tanah yang dipindai untuk bidang pandang sesaat (IFOV) sensor. IFOV dipengaruhi oleh ukuran elemen pendeteksi individual, d dan panjang fokus lensa, f.
Yaitu iFOV = d / f
Untuk jarak tertentu, semakin kecil nilai resolusi spasial, semakin kecil target dan detail yang lebih kaya dapat dilihat. Untuk target tertentu, semakin kecil nilai resolusi spasial, semakin jauh jangkauan yang akan dideteksi.
