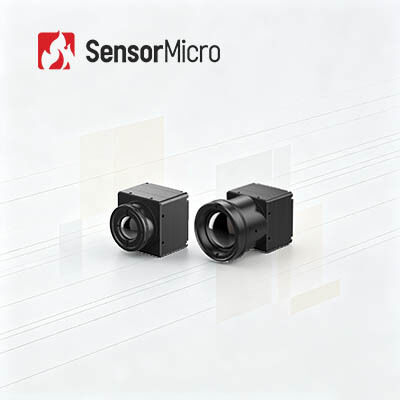

LWIR Uncooled Thermal Imaging Module 384x288 / 17μm dengan Lensa 25mm
| Tempat asal | Cina |
|---|---|
| Nama merek | SensorMicro |
| Sertifikasi | ISO9001:2015; RoHS; Reach |
| Nomor model | KOIN417G3 |
| Kuantitas min Order | 1 buah |
| Harga | Bisa dinegosiasikan |
| Syarat-syarat pembayaran | T/T |
Detail produk
| Resolusi | 384x288 | Konsumsi Daya | 0,65W |
|---|---|---|---|
| Rentang Spektral | 8~14μm | Pitch Piksel | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Kecepatan Bingkai | 25/30/50Hz |
| Menyoroti | Modul Kamera Termal 12um,Modul Kamera Termal LWIR 640x512,Inti Kamera LWIR Ringkas |
||
Deskripsi Produk
Modul Pencitraan Termal LWIR Tak Didinginkan 384x288 17μm dengan Lensa 25mm
Tinjauan Produk
Dilengkapi dengan detektor inframerah 384×288 17μm yang dikemas pada tingkat wafer, inti kamera termal COIN417G3 memiliki sensitivitas termal ultra-tinggi NETD≤30mK dan algoritma pencitraan yang dioptimalkan. Dengan output gambar multi-format dan desain konsumsi daya rendah, inti kamera inframerah ini mendukung pencocokan lensa yang fleksibel dan integrasi sekunder yang nyaman. Ini banyak diadopsi untuk pemantauan keamanan malam hari, penyelamatan pemadam kebakaran, visi mesin industri, dan sistem periferal ADAS kendaraan.
Fitur Utama
- Fungsionalitas Komprehensif, Desain Hemat Biaya - Dikembangkan menggunakan detektor pengemasan tingkat wafer berkinerja biaya tinggi dengan algoritma pemrosesan gambar canggih terintegrasi untuk meningkatkan kualitas gambar
- Kinerja Luar Biasa, Pencitraan Unggul - Sensitivitas tinggi dengan NETD≤30mK tipikal dan algoritma gambar generasi berikutnya menghasilkan gambar termal yang lebih jelas dan tajam
- Ekstensi Fleksibel, Integrasi Cepat - Berbagai pilihan lensa optik tersedia untuk memenuhi berbagai skenario aplikasi dengan dukungan untuk antarmuka output gambar USB2.0/DVP/LVDS/BT.656 dan output data gambar RAW/YUV dengan kontrol port serial
Spesifikasi Produk
| Model | COIN417G3 |
|---|---|
| Indikator Detektor IR | |
| Bahan Sensitif | VOx |
| Resolusi | 384×288 |
| Ukuran Piksel | 17μm |
| Respons Spektral | 8μm ~ 14μm |
| NETD Tipikal | ≤30mK/F1.0/25℃ |
| Pemrosesan Gambar | |
| Laju Bingkai Digital | 25/30/50Hz |
| Waktu Mulai | 6s |
| Video Analog | PAL/NTSC |
| Video Digital | RAW/YUV422 |
| Algoritma Gambar | Koreksi Ketidakseragaman (NUC) Pengurangan Derau 3D (3DNR) Penekanan Derau 2D (DNS) Kompresi Rentang Dinamis (DRC) Peningkatan Tepi (EE) |
| Tampilan Gambar | 10 Tipe (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Perangkat Lunak PC | |
| Perangkat Lunak ICC | Kontrol Modul & Tampilan Video |
| Listrik | |
| Antarmuka Eksternal Standar | 50Pin: DF40C-50DP-0.4V(51), (HRS,Male) |
| Papan Ekstensi | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Antarmuka Komunikasi | TTL-232/USB2.0 |
| Antarmuka Video Digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tegangan Pasokan | 4.5~5.5V |
| Konsumsi Daya Tipikal | 0.65W |
| Mekanik | |
| Ukuran Inti Kosong (mm) | 25.4mm×25.4mm×16.5mm |
| Berat Inti Kosong (g) | 16.6±1 |
| Adaptabilitas Lingkungan | |
| Suhu Operasi | -40℃~+70℃ |
| Suhu Penyimpanan | -45℃~+85℃ |
| Kelembaban | 5%~95%, non-kondensasi |
| Getaran | Getaran Acak, 5.35grms, 3-sumbu |
| Benturan | Gelombang Setengah Sinus, 40g/11ms, Arah Benturan Sumbu X, 3 kali |
| Sertifikasi | ROHS2.0/REACH |
| Lensa Optik | |
| Lensa Optik | Fokus Tetap Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Tingkat Perlindungan | IP67(Lensa Depan) |
Aplikasi Industri
Modul pencitraan termal COIN417G3 diterapkan di bidang Visi Industri, Pemantauan Keamanan, Pemadam Kebakaran & penyelamatan, Luar Ruangan, Visi Mesin, ADAS, dll.
Keunggulan Produk
- Portofolio Produk Beragam - Berbagai format produk termasuk detektor inframerah, inti kamera, dan modul untuk memenuhi berbagai persyaratan integrasi
- Variasi Produk Kaya - Berbagai kombinasi resolusi array, ukuran piksel, gelombang, dan pilihan lensa memberikan fleksibilitas lebih besar untuk aplikasi yang beragam
- Kinerja Luar Biasa - Pencitraan yang jelas, ukuran ringkas, konsumsi daya rendah, sensitivitas tinggi, dan keandalan yang kuat dirancang untuk berkinerja di bawah berbagai tantangan lingkungan
- Integrasi Mudah - Berbagai pilihan antarmuka membuat integrasi menjadi mudah dan memungkinkan pengembangan cepat di berbagai bidang aplikasi
Pertanyaan yang Sering Diajukan
Bisakah kamera pencitraan termal mendeteksi melalui kaca?
Anda mungkin terkejut mengetahui bahwa pencitra termal seringkali gagal mendeteksi melalui kaca.
Dari sudut pandang fisika, sulit untuk menjelaskan alasan teknis untuk masalah ini, tetapi prinsipnya sangat sederhana. Pada dasarnya, cahaya tampak melewati kaca, tetapi kaca bertindak seperti cermin untuk panjang gelombang inframerah (itulah sebabnya lensa kamera pencitraan termal sering dibuat dari germanium atau seng selenida daripada kaca).
Jika Anda mengarahkan kamera pencitraan termal ke jendela, layar tidak akan menampilkan gambar di sisi lain dengan jelas, Anda kemungkinan besar akan melihat buram, dan kemungkinan besar itu adalah pantulan buram dari lensa yang Anda pegang.
Tetapi ini tidak mutlak, beberapa frekuensi inframerah dapat melewati kaca, dan jenis serta konfigurasi kaca tertentu memungkinkan tingkat cahaya inframerah yang berbeda untuk melewatinya. Misalnya, kaca depan mobil cenderung memberikan hasil yang lebih baik daripada kaca rumah tangga standar.
