PLUG-R Series Inframerah Kamera Inti Modul Kamera Termal Tanpa Pendingin 400x300 / 17μm

Tempat asal Wuhan, Provinsi Hubei, Cina
Nama merek GST
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model PLUG417R
Kuantitas min Order 1 buah
Harga Negotiable
Syarat-syarat pembayaran L/C, T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Resolusi 400x300 / 17μm Rentang Pengukuran Suhu -20℃~550℃
bersih 30mK Rentang Spektral 8~14μm
Ukuran 44.5x44.5x33.6mm Berat 77g
Cahaya Tinggi

400x300 Inti Kamera Inframerah

,

Modul Kamera Termal Tanpa Pendingin

,

Inti Kamera Inframerah 17μm

Tinggalkan pesan
Deskripsi Produk

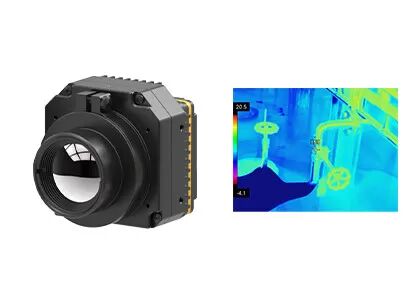

Modul Pencitraan Termal PLUG417R



Seri GST PLUG-R 400x300 / 17μm Inti Kamera Pencitraan Termal Tanpa Pendingin untuk Kamera Inframerah



Deskripsi Produk



PLUG417R adalah salah satu modul kamera IR termal tanpa pendingin seri PLUG-R yang dikembangkan oleh Global Sensor Technology (GST).Ini terdiri dari 400x300 / 17μm detektor inframerah tanpa pendingin, rangkaian lengkap komponen optik, sirkuit pemrosesan sinyal profesional, dan algoritma pemrosesan gambar.



PLUG417R adalah sejenis modul pencitraan termal inframerah tanpa pendingin yang diterapkan di bidang pencitraan termal industri dan pengukuran suhu.Rentang suhu dapat disesuaikan, yang dapat memenuhi persyaratan spesifik termografi industri dan menghadirkan gambar termal yang jelas dengan rentang pengukuran suhu dari -20℃~550℃.



Modul termal PLUG417R dapat diintegrasikan ke dalam banyak produk terminal yang membutuhkan teknologi pencitraan termal inframerah dan diterapkan dalam bidang termografi, inspeksi daya listrik, visi mesin, inspeksi gedung, petrokimia, dll.



Fitur utama


- Resolusi Detektor: 400x300 / 17μm

- Bahan Detektor: Vanadium Oksida

- NETD<30mk, Sensitivitas Tinggi
- Kecepatan Bingkai: 25Hz/30Hz/50Hz/60Hz
- Ukuran: 44.5x44.5x36.6

- Berat: 77g



Spesifikasi Produk



Model PLUG417R
Kinerja Detektor IR
Resolusi 400x300
Pitch Piksel 17μm
Rentang Spektral 8~14μm
bersih <30mk
Pengolahan citra
Tingkat Bingkai 25Hz/30Hz/50Hz/60Hz
Waktu mulai <15 detik
Video Analog PAL/NTSC
Video Digital RAW/YUV/BT656/LVDS
Komponen Ekstensi USB/Camerlink
Mode Peredupan Linear/Histogram/Campuran
Zoom Digital 1~8X Zoom Terus-menerus, Ukuran Langkah 1/8
Tampilan Gambar Hitam Panas/Putih Panas/Warna Semu
Arah Gambar Horizontal/Vertikal/Diagonal Flip
Algoritma Gambar NUC/AGC/IDE
Spesifikasi Listrik
Antarmuka Eksternal Standar Antarmuka 50pin_HRS
Mode Komunikasi RS232-TTL, 115200bps
Tegangan Pasokan 4,5 ~ 6V
Pengukuran suhu
Kisaran Suhu Operasi -10 °C ~ 50 °C
Kisaran suhu -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C
Akurasi Suhu ±2°C atau ±2% (Ambil Nilai Maksimum)
SDK ARM/Windows/Linux SDK, Termografi Layar Penuh
Karakter fisik
Dimensi (mm) 44.5x44.5x36.6
Berat 77g
Adaptasi Lingkungan
Suhu Operasi -40 °C ~ +70 °C
Suhu Penyimpanan -45 °C ~ +85 °C
Kelembaban 5% ~ 95%, Non-kondensasi
Getaran Getaran Acak 5.35grms, 3 Sumbu
Terkejut Gelombang setengah sinus, 40g/11ms, 3 Sumbu 6 Arah
Optik
Lensa Opsional Fokus Tetap Athermal: 7.5mm/13mm/19mm/25mm/35mm



Aplikasi Industri



Modul inframerah PLUG417R banyak digunakan dalam Inspeksi Tenaga Listrik, Visi Mesin, Membangun Keamanan & Pemantauan HVAC, Luar Ruangan, Pemadam Kebakaran & Penyelamatan, Penegakan Hukum & Penyelamatan, ADAS, UAV Payloads, dll.



PLUG-R Series Inframerah Kamera Inti Modul Kamera Termal Tanpa Pendingin 400x300 / 17μm 0



Tentang Tim Inframerah GST



PLUG-R Series Inframerah Kamera Inti Modul Kamera Termal Tanpa Pendingin 400x300 / 17μm 1



FAQ



1. Bagaimana cara kerja mikrobolometer susunan bidang fokus yang tidak didinginkan?

Dengan menggunakan prinsip efek termal radiasi inframerah, detektor inframerah tanpa pendinginan mengubah energi radiasi inframerah menjadi energi panas dengan bahan serapan inframerah, sehingga suhu bahan sensitif meningkat.Kemudian, parameter fisik tertentu dari bahan sensitif berubah sesuai dan diubah menjadi sinyal listrik atau sinyal cahaya tampak melalui mekanisme konversi tertentu yang dirancang untuk mewujudkan deteksi objek.



2. Apa keuntungan dari detektor inframerah yang tidak didinginkan?

Detektor bidang fokus inframerah tanpa pendinginan tidak memerlukan perangkat Integrated Dewar Cooler Assembly (IDCA) dan dapat bekerja pada suhu kamar.Ini memiliki keunggulan mulai cepat, konsumsi daya rendah, ukuran kecil, ringan, umur panjang, biaya rendah dan sebagainya.Meskipun sensitivitas detektor bidang fokus inframerah yang tidak didinginkan tidak sebaik detektor inframerah yang didinginkan, setelah bertahun-tahun dikembangkan, kinerja biayanya jelas lebih baik daripada detektor yang didinginkan, yang memiliki prospek aplikasi yang lebih luas.
