15μm 640x512 Integrasi Detektor IR Berpendingin Modul Kamera MCT MWIR

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model EYAS G615MA
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Resolusi 640x51 2/15μm NETD 16mK(F2); 18mK(F4)
Rentang Spektral 3,7~4,8μm Kecepatan Bingkai 1 ~ 120Hz, dapat disesuaikan
Daya Stabil (23℃) ≤8.5W Waktu Pendinginan (23℃) ≤6 menit 30 detik
Menyoroti

Detektor Ir Berpendingin 640x512

,

Detektor Ir Berpendingin 17mK

,

Modul Kamera 5V MWIR
Tinggalkan pesan
Deskripsi Produk

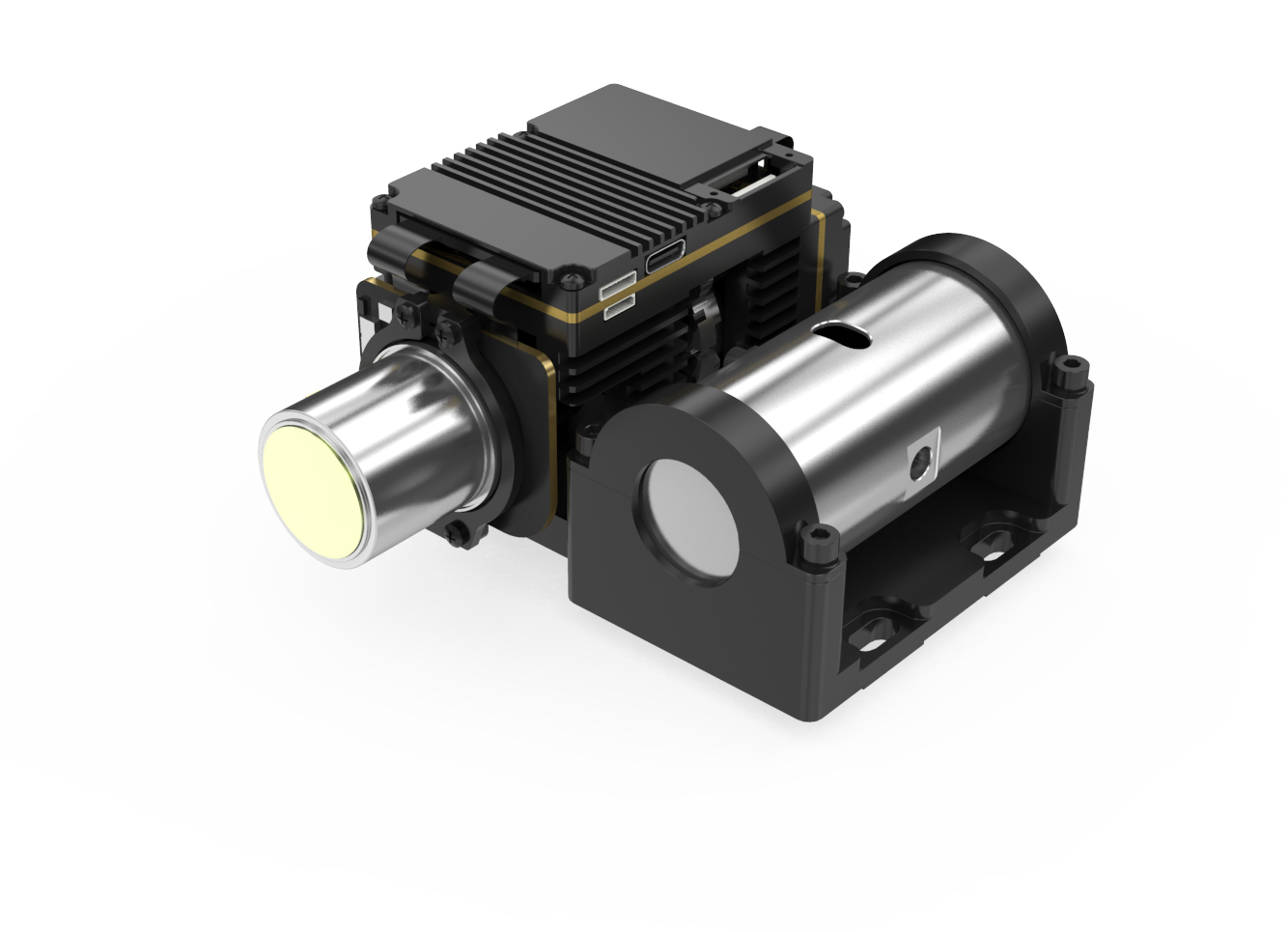

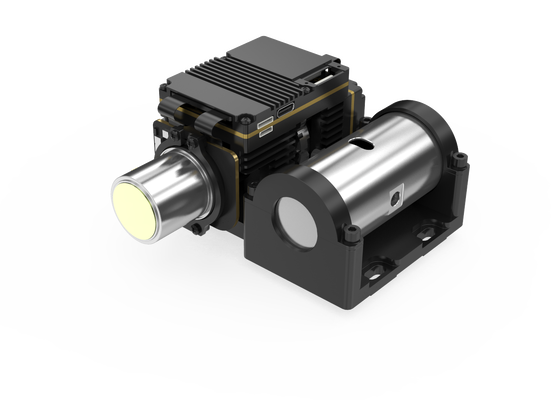

15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Ringkasan Produk

EYAS G615MA mewakili akselerator untuk integrasi detektor inframerah dingin 640x512 / 15μm MCT MWIR, yang dirancang untuk merampingkan proses pengembangan dan pengujian untuk pelanggan OEM.

Modul AD dingin seri EYAS menggabungkan fungsi pra-amplifier untuk mengkonversi sinyal analog dari detektor IR dingin ke output aliran video digital.Tersedia dalam berbagai format resolusi dan pita gelombang, EYAS G615MA secara khusus mengintegrasikan detektor pendingin MWIR 640x512/15μm dengan teknologi cryocooler RS058.

Modul pencitraan termal ini mencapai frame rate hingga 120Hz dan mendukung beberapa mode kerja termasuk snapshot, ITR/IWR, windows, dan anti-blooming.Papan kedekatan terintegrasi memungkinkan pengujian penerimaan cepat dan pengembangan sekunder yang dipercepat, secara signifikan mempersingkat jadwal pengembangan untuk modul dan produk lengkap berdasarkan detektor inframerah yang didinginkan.

Fitur Utama
  • Konversi Analog ke Digital, Perkembangan yang Dipercepat- Berdasarkan 640x512 MWIR didinginkan detektor inframerah dengan sirkuit AD terintegrasi untuk konversi analog-digital dan desain terintegrasi dimensi konsisten
  • Gelombang Tengah Dingin Infrared untuk Versatilitas Tinggi- Teknologi pendinginan gelombang tengah dengan konsistensi yang sangat baik dan pasokan yang stabil, dengan resolusi mainstream untuk fleksibilitas yang luas
  • Kinerja yang sangat baik, Integrasi yang mudah- Interface Cameralink output data mentah 16-bit dengan kontrol port serial, tingkat frame tinggi diatur dari 1 hingga 120 Hz untuk menangkap target bergerak cepat
Spesifikasi Produk
Model EYAS G615MA
Indikator
Resolusi 640*512
Ukuran piksel 15 μm
Tanggapan Spektral 3.7μm±0.2μm 4.8μm±0.2μm
Detektor IR NETD ((23°C) 16mK ((F2); 18mK ((F4)
Mode Kerja
Tingkat frame 1~120Hz, disesuaikan
Mode Kerja Potret, Mode Integrasi ITR/IWR, Anti-Blooming, Mode Windows
Listrik
Antarmuka eksternal standar 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Video Digital 16 bit CameraLink (CameraLink Base mode)
Sync eksternal CC1: Kerangka eksternal sinkron
Komunikasi CameraLink UART (Default) / RS232 (bisa disesuaikan)
Baud rate: 9600bps (Default)
Sumber Daya Papan AD: 5V
Cryocooler: 24V
Daya stabil (23°C) ≤ 8,5W
Waktu pendinginan (23°C) ≤6min30s
Ukuran (mm) 142*59*78
Berat (g) ≤650
Suhu operasi -40°C~+71°C
Aplikasi Industri

Modul pencitraan termal EYAS G615MA memiliki aplikasi luas di berbagai sektor termasuk pengujian non-destructive (NDT), pemantauan lingkungan, pengawasan jarak jauh,Penelitian ilmiah, dan berbagai aplikasi inspeksi industri.

Pertanyaan yang Sering Diajukan
1Bagaimana memilih resolusi detektor inframerah yang tepat?
Pemilihan tergantung pada kebutuhan dan aplikasi produk yang sebenarnya, dengan harga menjadi faktor pertimbangan yang signifikan.detektor inframerah resolusi rendah seperti 120x90Untuk aplikasi yang membutuhkan citra yang sangat jelas untuk tujuan khusus seperti pemantauan jarak jauh, detektor resolusi yang lebih tinggi 1280x1024 dianjurkan..
2Apa itu detektor MCT/HgCdTe?
MCT (Mercury-Cadmium-Telluride), juga dikenal sebagai HgCdTe, adalah senyawa kimia yang terdiri dari kadmium telluride (CdTe) dan merkuri telluride (HgTe), yang umumnya digunakan dalam aplikasi fotodetektor.Detektor MCT/HgCdTe adalah detektor fotokonduktif yang beroperasi di lingkungan kriogenik yang mampu mendeteksi radiasi inframerahDetektor ini menunjukkan sensitivitas yang superior dibandingkan dengan sensor termal.
3. Apa keuntungan dari detektor inframerah didinginkan?
Detektor bidang fokus inframerah yang didinginkan beroperasi pada suhu rendah yang dikelola oleh sistem pendingin detektor dewar (DDC).memungkinkan deteksi variasi suhu yang lebih halus daripada detektor inframerah yang tidak didinginkanSistem ini dapat mendeteksi, mengidentifikasi, dan mengenali objek pada jarak yang diperpanjang melebihi sepuluh kilometer.Desain struktural yang kompleks dari detektor yang didinginkan menghasilkan biaya yang relatif lebih tinggi dibandingkan dengan alternatif yang tidak didinginkan.
