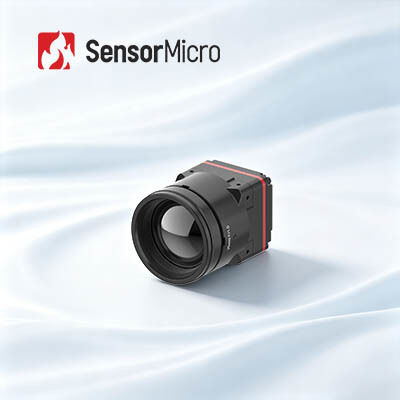

Modul Pencitraan Termal LWIR 1280x1024 Resolusi 8μm Ukuran Pixel untuk Aplikasi Berkinerja Tinggi

  • Uncooled 1280x1024 Resolution 8μm Pixel Size LWIR Thermal Imaging Module for High Performance Applications
Tempat asal Cina
Nama merek SensorMicro
Sertifikasi ISO9001:2015; RoHS; Reach
Nomor model ituTL1208
Kuantitas min Order 1 buah
Harga Bisa dinegosiasikan
Syarat-syarat pembayaran T/T
Detail produk
Jenis Modul Kamera Tanpa Pendingin Tegangan suplai 4.5-5.5V
Resolusi 1280x1024/8μm Sensitivitas Tinggi NETD≤30mK
Kecepatan Bingkai Digital 25/30Hz Panjang Gelombang Tengah 8μm ~ 14μm
Menyoroti

Kamera Termal RS058 Mwir

,

Kamera Termal 640x512 Mwir
Tinggalkan pesan
Deskripsi Produk
Uncooled Mega Pixel 1280x1024 / 8μm LWIR Thermal Imaging Module
Ringkasan Produk

Inti kamera inframerah 8μm iTL1208 adalah komponen yang dapat diandalkan untuk berbagai peralatan pencitraan termal.Ini memberikan stabil 1280 × 1024 resolusi tinggi pencitraan dan kinerja SWaP yang sangat baik, memecahkan masalah ukuran besar, berat berat, dan konsumsi daya tinggi dari inti termal resolusi tinggi tradisional.

Mengadopsi teknologi optik kalcogenide bebas germanium yang hemat biaya dan antarmuka industri standar MIPI CSI, produk ini mendukung docking sistem standar dan pencocokan lensa fleksibel,cocok untuk integrasi batch dari thermal imager genggam, perangkat deteksi mobile, dan perangkat pemantauan termal portabel.Ini adalah solusi upgrade yang hemat biaya untuk sistem pencitraan termal industri.

Fitur Utama
  • 8μm Megapixel Terobosan:Inti kamera termal 8μm megapixel pertama di dunia yang didukung oleh detektor super inframerah ApexCore 1280×1024/8μm, menyeimbangkan resolusi tinggi dengan integrasi ultra-kompak.
  • Di garis depan SWaP Performance:Ukuran hanya 22,6 × 22,6 × 34,5 mm, berat 35,7 ± 2 g (termasuk lensa 12 mm), dan hanya mengkonsumsi 1 W, memecahkan hambatan ukuran untuk pencitraan termal megapixel.
  • Optik Bebas Germanium, Integrasi Cepat:Optik chalcogenide bebas germanium dengan beberapa pilihan lensa untuk berbagai persyaratan aplikasi. antarmuka output gambar MIPI CSI dengan output data RAW dan YUV untuk integrasi sistem yang disederhanakan.
Spesifikasi Produk
Model ITL1208
Indikator detektor IR Bahan sensitif:VOx
Resolusi:1280×1024
Ukuran piksel:8 μm
Respon spektral:8μm ~ 14μm
NETD tipikal:≤ 30mK
Pengolahan Gambar Tingkat frame digital:25/30Hz
Waktu memulai:≤ 6 s
Video digital:RAW/YUV
Algoritma gambar:NUC/3DNR/DNS/DRC/EE
Tampilan gambar:10 Jenis (Bodas Panas/Lava/Besi Merah/Besi Panas/Medicinal/Artik/Rainbow 1/Rainbow 2/Tint/Black Hot)
Perangkat Lunak PC Modul Kontrol & Tampilan Video
Listrik Interface eksternal standar:34Pin_Connector Interface: BP04SD-34-0065-R0
Antarmuka Komunikasi:TTL-232/I2C
Digital Video Interface:MIPI-CSI
Tegangan suplai:4.5-5.5V
Konsumsi Daya Tipikal:1W
Mesin Ukuran (termasuk lensa):
• Dengan lensa 5mm: 22,6mm × 22,6mm × 50mm (diameter luar lensa Φ37mm)
• Dengan lensa 10mm: 22,6mm × 22,6mm × 45,3mm (diameter luar lensa Φ33mm)
• Dengan lensa 12mm: 22,6mm × 22,6mm × 34,5mm (diameter luar lensa Φ26,6mm)
• Dengan lensa 17mm: 22,6mm × 22,6mm × 35,4mm (diameter luar lensa Φ27mm)
• Dengan lensa 25mm: 22,6mm × 22,6mm × 44,2mm (diameter luar lensa Φ33mm)
• Dengan lensa 35mm: 22.6mm × 22.6mm × 50.9mm (diameter luar lensa Φ43.2mm)

Berat (termasuk lensa):
• 85,5±4,5g (Dengan Lensa 5mm)
• 70,5±3,6g (Dengan Lensa 10mm)
• 35.7±2g (Dengan Lensa 12mm)
• 40.7±2.1g (Dengan Lensa 17mm)
• 71,0±3,6g (Dengan Lensa 25mm)
• 110±5,5g (Dengan Lensa 35mm)
Kemampuan Beradaptasi dengan Lingkungan Suhu operasi:-40°C~+70°C
Suhu penyimpanan:-45°C~+85°C
Kelembaban:5% ~ 95%, tidak kondensasi
Getaran:5.35grms, getaran acak, 3-sumbu
Dampak:Gelombang setengah sinus, 40g / 11ms, arah dampak 3 sumbu, 6 arah
Sertifikasi:RoHS2.0/REACH
Lensa optik:Fokus tetap: 5/10/12/17/25/35mm
Aplikasi Industri

Modul kamera inframerah iTL1208 banyak digunakan di banyak bidang seperti pemadam kebakaran hutan, pemeliharaan listrik, inspeksi fotovoltaik, pemantauan keamanan, perangkat yang dapat dikenakan, perangkat portabel, dll.

Profil Perusahaan

SensorMicro adalah produsen dan penyedia layanan detektor inframerah terkemuka di dunia.Hal ini bersedia untuk menyediakan pelanggan di seluruh dunia dengan kinerja tinggi tidak didinginkan dan didinginkan detektor thermal imaging dan berbagi pengalaman aplikasi profesional.

SensorMicro menyediakan detektor inframerah canggih, inti kamera, dan modul dengan format serbaguna dan band gelombang.produk kami terintegrasi dengan mulus ke dalam sistem yang beragam memberikan kekuatan generasi berikutnya pencitraan dan aplikasi sensing di seluruh industri.

SensorDetektor mikro telah banyak digunakan dalam termografi, keamanan dan pengawasan, penglihatan pribadi, produk inframerah otomotif dan konsumen.Kapasitas produksi volume SensorMicro memungkinkannya memenuhi permintaan yang meningkat dari semua pasar yang ada dan berkembang.

Pertanyaan yang Sering Diajukan
Apa itu pencitraan termal inframerah?

Pencitraan termal inframerah adalah metode menggunakan radiasi inframerah dan energi termal untuk mengumpulkan informasi tentang benda, untuk merumuskan gambarnya,atau mendapatkan informasi suhu benda, bahkan di lingkungan visibilitas rendah.

Bagaimana Imaging Termal InfraMerah Bekerja?

Sistem pencitraan termal inframerah adalah deteksi dan identifikasi pasif tanpa kontak teknologi inframerah.Ini memfokuskan radiasi inframerah dari adegan pada detektor inframerah array bidang fokus melalui sistem optik inframerah yang dapat melewati radiasi inframerahDetektor termal mengubah sinyal radiasi dengan intensitas yang berbeda menjadi sinyal listrik yang sesuai dan kemudian melalui amplifikasi dan pemrosesan video,membentuk gambar inframerah yang dapat diamati dengan mata telanjang.
